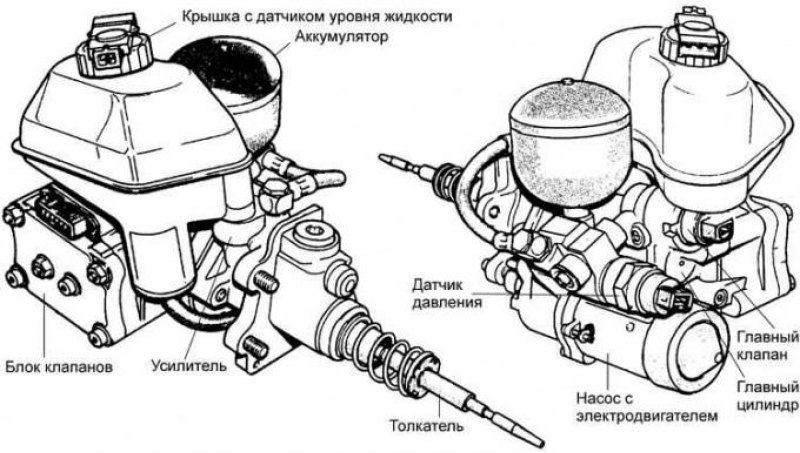

Гидравлический узел

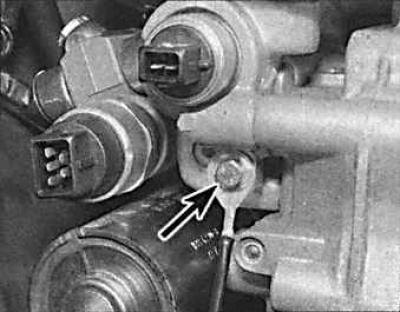

Место крепления шины заземления на гидравлическом узле
Снятие
1. Выключить зажигание.
2. Понизить давление в гидравлической системе.
3. Снять листовой кожух гидравлического узла управления.

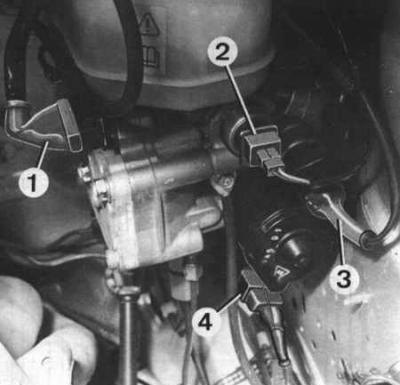

4. Отсоединить разъемы электрических проводов от гидравлического узла управления (1 – разъем узла электромагнитных клапанов, 2 – разъем главного электромагнитного клапана, 3 – разъем датчика огней торможения, 4 – разъем гидравлического насоса).
5. Убрать при помощи шприца тормозную жидкость из бачка.
6. Отсоединить гидравлические трубопроводы от узла управления.
7. Закрыть соответствующими заглушками отверстия в трубопроводах и картере гидравлического узла управления.
8. Снять обшивку пола под педалью тормоза.

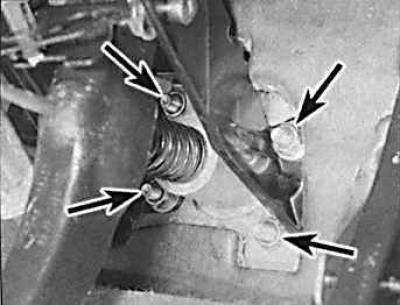

9. Отвинтить болты (указаны стрелками) крепления гидравлического узла управления.
10. Снять гидравлический узел.
Внимание! После снятия гидравлического узла управления не трогать стержень толкателя.
Установка
1. Для установки гидравлического узла управления следует выполнить действия в обратной последовательности по отношению к процессу его снятия.
2. После установки гидравлического узла управления необходимо удалить воздух из тормозной системы (см. подраздел 11.5).
