Ручной тормоз
1 – рычаг ручного тормоза, 2 – защитный кожух, 3 – перекладина, 4 – трос, 5 – регулировочная гайка с контргайкой

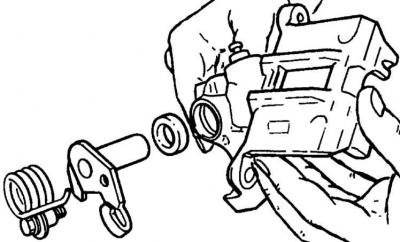

Детали исполнительного механизма ручного тормоза
Внимание! Регулировка ручного тормоза выполняется после замены тормозных колодок задних тормозов, тросов ручного тормоза или рычага ручного тормоза внутри кузова. В других случаях выполнение всех действий по регулировке запрещается.
1. Проверить, отпущен ли рычаг ручного тормоза.
2. Установить автомобиль на подъемнике таким образом, чтобы задние колеса свисали свободно.
3. Разблокировать контргайку (указана стрелкой) регулировки троса ручного тормоза.
4. Полностью отвинтить регулировочную гайку и максимально ослабить тросы ручного тормоза.
5. Проверить, перемещаются ли тросы и рычаги при суппортах без чрезмерного сопротивления.
6. Постепенно натянуть трос, затягивая регулировочную гайку до достижения контакта наконечников тросов с рычагами ручного тормоза на задних суппортах. Рычаги не должны сдвинуться.
7. Проверить, перемещаются ли рычаги на суппортах при переключении рычага ручного тормоза с первого на второй зуб защелки, и заблокировать контргайкой регулировочную гайку.
8. Опустить автомобиль.
