Разборка
1. Снимите напольную консоль. За дополнительной информацией обратитесь к Разделу 501-12.
2. Переместите рычаг переключения передач в положение третьей передачу.

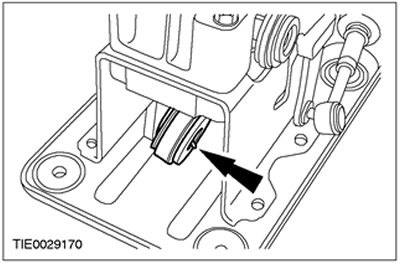

3. Отсоедините трос переключения передач от рычага переключения передач (для наглядности рычажный механизм переключения передач показан снятым).
4. Отсоедините трос выбора передач от рычага выбора передач (для наглядности рычажный механизм переключения передач показан снятым).

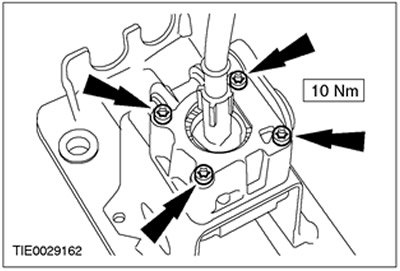

5. Выверните болты крепления верхнего корпуса рычажного механизма переключения передач (для наглядности рычажный механизм переключения передач показан снятым).
6.
Примечание: Отметьте положение стопорной планки.

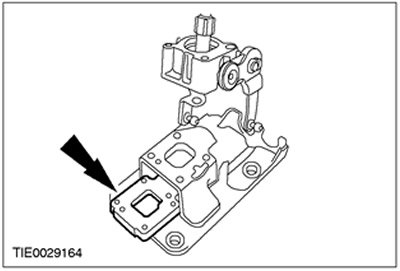

Снимите верхний корпус рычажного механизма переключения передач (для наглядности рычажный механизм переключения передач показан снятым).

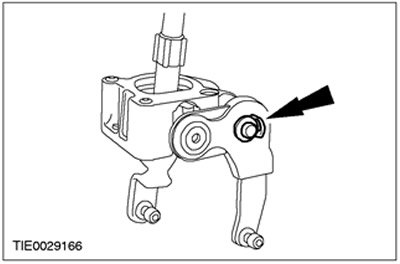

7. Снимите стопорное кольцо рычага выбора передач.
- Отбракуйте стопорное кольцо за его дальнейшей ненадобностью.
- Снимите шайбу.
Источник доступен на веб-сайте (www.AutoInstruction.ru)

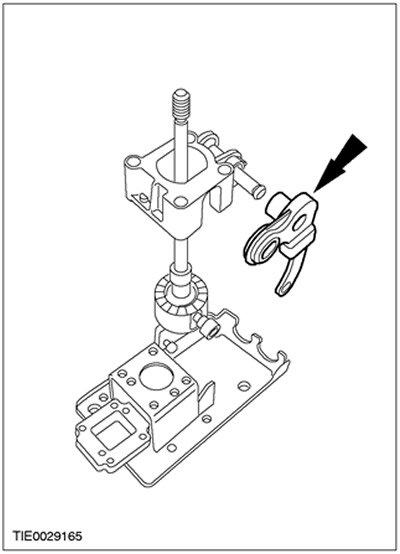

8. Снимите рычаг выбора передач.
Сборка
1.
Примечание: Установите новое стопорное кольцо рычага выбора передач.
Установите элементы на место, действуя в обратной последовательности.
