Модуль управления силовым агрегатом (РСМ) (Форд Фокус 1, 1998-2004) - «Система управления»

Снятие

Все автомобили

1. Отсоедините провод массы от аккумулятора.

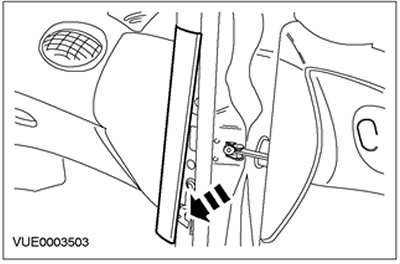

2. Снимите боковую отделку панели приборов.

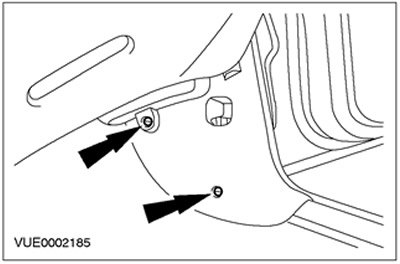

3. Снимите панель отделки переднего дверного проема.

Автомобили с правосторонним управлением

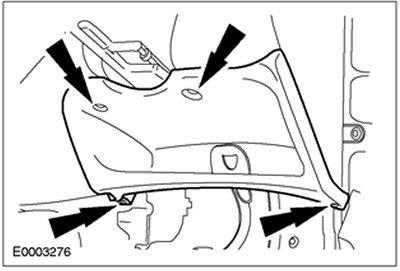

4. Снимите нижнюю секцию панели приборов. Отсоедините штекерный разъем канала передачи данных.

Автомобили с левосторонним управлением

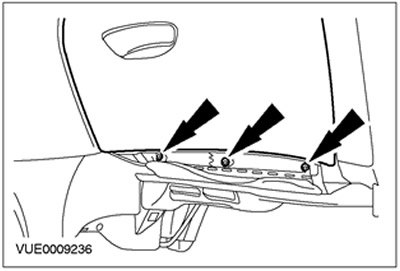

5. Снимите «перчаточник».

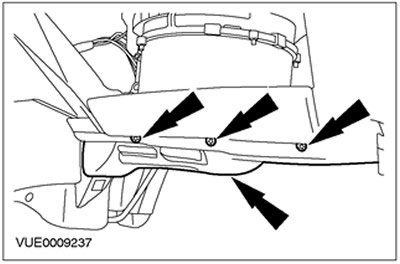

6. Снимите нижнюю секцию отделки панели приборов.

Автомобили, изготовленные вплоть до 10.2001 г.

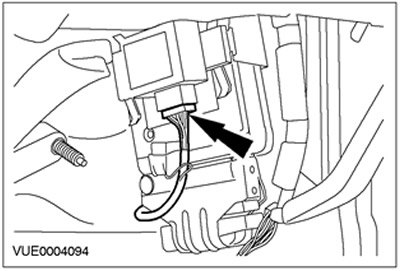

7. Рассоедините штекерный разъем центрального охранного модуля (CSM).

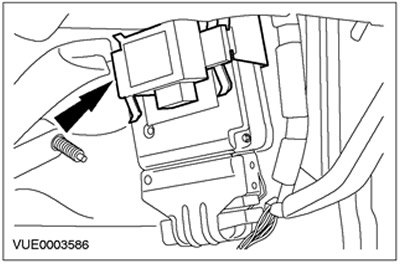

8. Отсоедините кронштейн крепления модуля управления силовым агрегатом (РСМ).

Автомобили, изготовленные начиная с 10.2001 г.

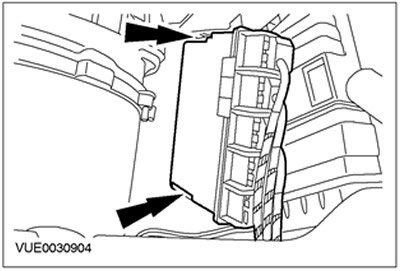

9. Отсоедините общий электронный модульный модуль (GEM) от PCM и расположите его в стороне.

10. Отсоедините PCM от опорного кронштейна.

Все автомобили

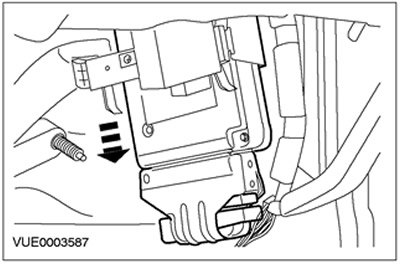

11. Отсоедините PCM.

12. Внимание: Перед началом сверления защитите напольное покрытие. Неследование этому указанию может привести к повреждению напольного покрытия.

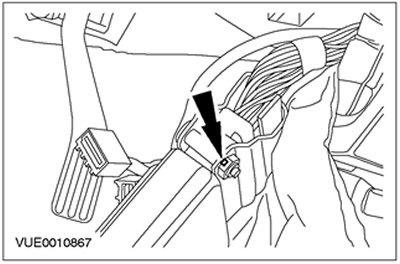

Просверлите направляющее отверстие диаметром 3 мм в центре приваренной гайки.

13. Просверлите отверстие диаметром 8 мм в приваренной гайке, чтобы отпустить срезной болт.

Выверните срезной болт и отбракуйте его за дальнейшей ненадобностью.

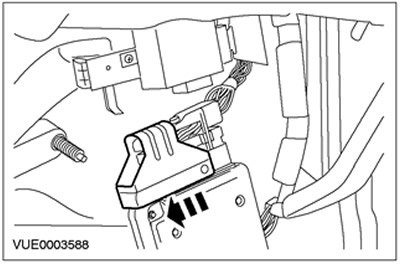

14. Снимите защитный кронштейн PCM и отбракуйте его за дальнейшей ненадобностью.

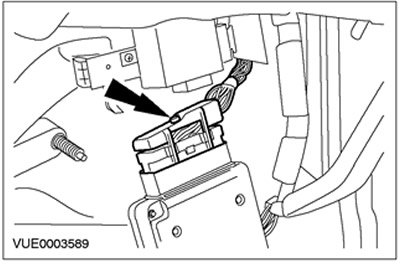

15. Рассоедините штекерный разъем РСМ.

16. Снимите РСМ.

Установка

Все автомобили

1. Состыкуйте штекерный разъем PCM.

2. Примечание: Установите новый защитный кронштейн PCM.

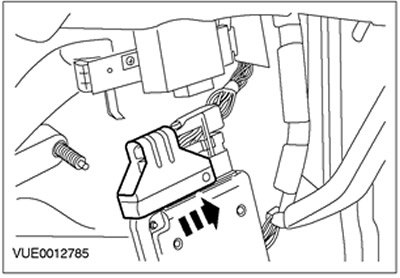

Установите защитный кронштейн PCM.

3. Примечание: Установите новый срезной болт защитного кронштейна PCM.

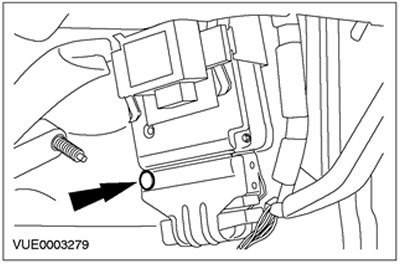

Установите срезной болт защитного кронштейна PCM.

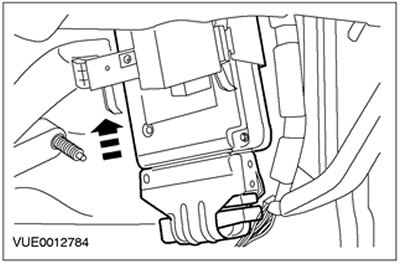

4. Установите PCM.

Автомобили, изготовленные вплоть до 10.2001 г.

5. Присоедините кронштейн крепления PCM.

6. Состыкуйте штекерный разъем CSM.

Автомобили, изготовленные начиная с 10.2001 г.

7. Подсоедините модуль GEM к PCM.

8. Подсоедините PCM к опорному кронштейну.

Автомобили с левосторонним управлением

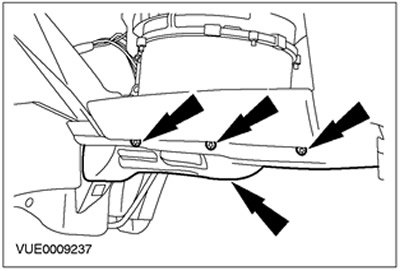

9. Установите нижнюю секцию отделки панели приборов.

10. Установите «перчаточник».

Автомобили с правосторонним управлением

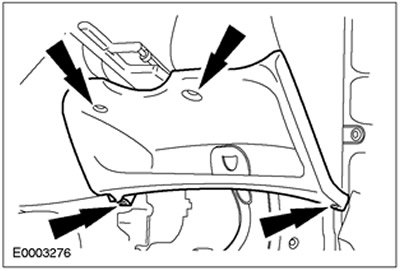

11. Установите нижнюю секцию панели приборов. Подсоедините штекерный разъем канала передачи данных.

Все автомобили

12. Установите панель отделки переднего дверного проема.

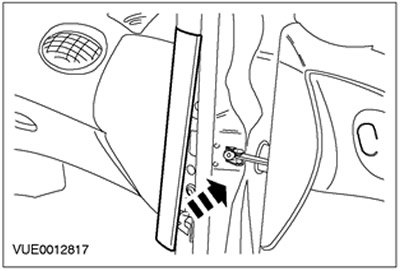

13. Установите боковую панель отделки панели приборов.
