Снятие
1. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

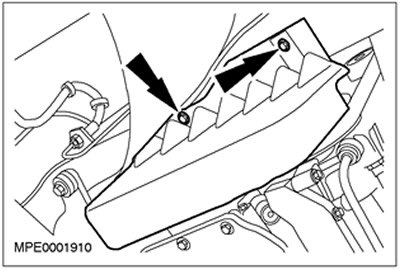

2. Снимите брызговик шкива коленчатого вала.
3. Используя подходящий нож, перережьте ремень привода аксессуаров и снимите его.
Установка
Примечание: Установите новый ремень привода аксессуаров.

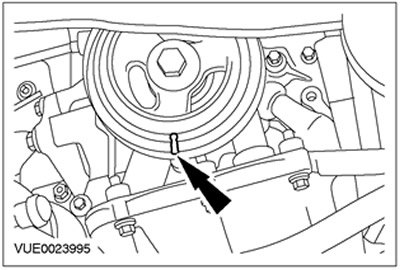

1. Используя краску или корректирующую жидкость, отметьте шкив коленчатого вала в положении «6 часов».

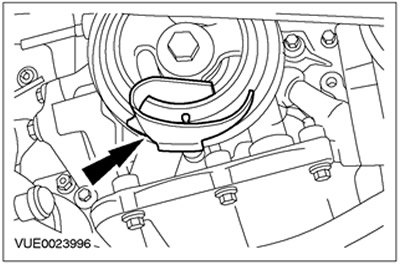

2. Установите установочный инструмент (поставляется в комплекте запасных частей) на шкив коленчатого вала в положение «6 часов».

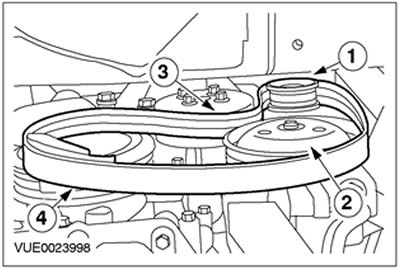

3. Наденьте ремень привода аксессуаров.
- 1. Наденьте ремень на шкив генератора.
- 2. Наденьте ремень на шкив насоса усилителя рулевого управления.
- 3. Наденьте ремень на шкив водяного насоса.
- 4. Наденьте ремень на установочный инструмент.
4. Удостоверьтесь в том, что ремень привода аксессуаров правильно располагается в канавках шкивов.
5.
Примечание: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

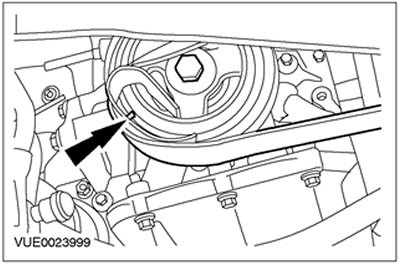

Проверните двигатель настолько, чтобы отметка, сделанная краской, встала в положение «8 часов».
6.
Примечание: Искривленный конец инструмента устанавливается вокруг ремня, а изогнутый конец инструмента - вокруг кронштейна.
Установите инструмент для направления ремня (поставляется в комплекте запасных частей) на ремень привода аксессуаров и опорный кронштейн генератора.
7.
Примечание: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.
Проверните двигатель настолько, чтобы отметка, сделанная краской, встала в положение «3 часа».

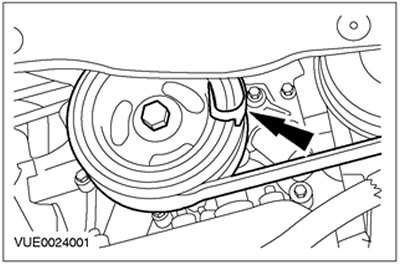

8. Снимите установочный инструмент со шкива коленчатого вала. Отбракуйте установочный инструмент за его дальнейшей ненадобностью.
9.
Примечание: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.
Проверните двигатель еще на 360 градусов.
10. Проверьте правильность расположения ремня привода аксессуаров в канавках шкивов.
- Если ремень привода аксессуаров перекошен, повторите процедуру установки.
11. Снимите инструмент направления ремня с ремня привода аксессуаров.
- Отбракуйте инструмент направления ремня за его дальнейшей ненадобностью.
12. Установите брызговик шкива коленчатого вала.
13. Опустите автомобиль.
