Снятие
3-, 4- и 5-дверный вариант
1. Отсоедините панель отделки грузового отсека и расположите ее в стороне.
2.
Внимание: Для предотвращения проворачивания штока поршня используйте ключ Allen.

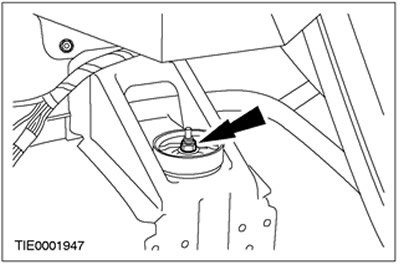

Снимите верхнюю гайку крепления опоры амортизатора.
Все автомобили
3. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
3-, 4- и 5-дверный вариант

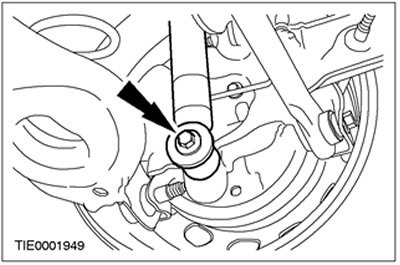

4. Снимите амортизатор.
"Универсал"
5.
Примечание: При снятии левого амортизатора необходимо отсоединить систему выпуска от задней подвесной опоры.

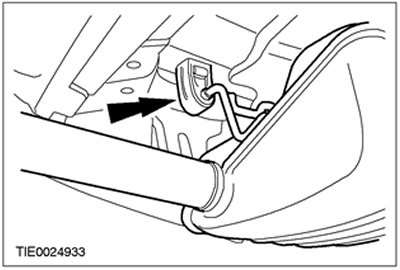

Отсоедините систему выпуска от задней подвесной опоры.
6.
Примечание: При снятии левого амортизатора необходимо снять теплозащитный экран системы выпуска.
Снимите теплозащитный экран системы выпуска.

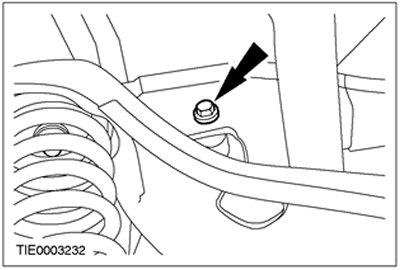

7. Снимите верхний болт крепления амортизатора.

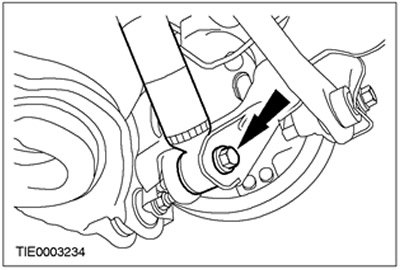

8. Снимите амортизатор.
Установка
"Универсал"
1.
Примечание: Окончательное затягивание элементов подвески следует выполнять, когда автомобиль опирается на собственные колеса.
Установите нижний болт крепления амортизатора.
Автомобили с амортизаторами, регулируемыми в зависимости от нагрузки
2.

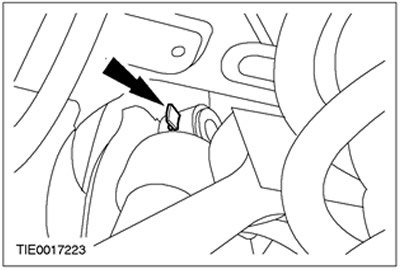

Примечание: Удостоверьтесь в том, что выступ на верхней опоре амортизатора обращен наружу.
Установите амортизатор.
Вариант с кузовом "универсал"

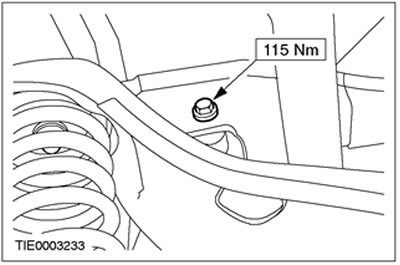

3. Установите верхний болт крепления амортизатора.
4.
Примечание: После установки левого амортизатора необходимо установить теплозащитный экран системы выпуска.

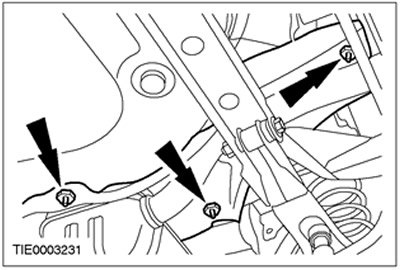

Установите теплозащитный экран системы выпуска.
5.
Примечание: После установки левого амортизатора необходимо подсоединить систему выпуска к задней подвесной опоре.
Подсоедините систему выпуска к задней подвесной опоре.
6. Опустите автомобиль.
7.
Примечание: Окончательное затягивание элементов подвески следует выполнять, когда автомобиль опирается на собственные колеса.

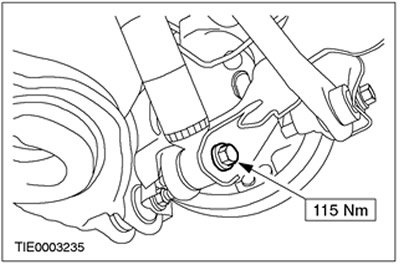

Затяните нижний болт крепления амортизатора.
3-, 4-, 5-дверный вариант
8.
Примечание: Окончательное затягивание элементов подвески следует выполнять, когда автомобиль опирается на собственные колеса.
Установите нижний болт крепления амортизатора.
9.

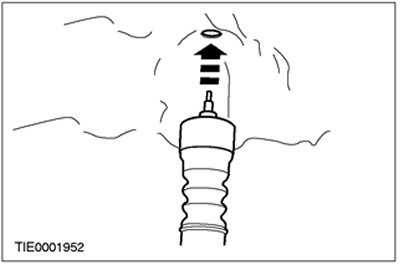

Примечание: Направьте стойку амортизатора в установочное отверстие.
Опустите автомобиль.
10.
Внимание: Для предотвращения проворачивания штока поршня используйте ключ Allen.
Примечание: Окончательное затягивание элементов подвески следует выполнять, когда автомобиль опирается на собственные колеса.

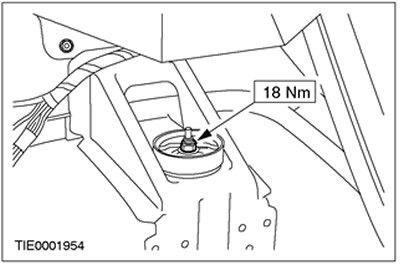

Установите гайку крепления верхней опоры амортизатора.
11. Подсоедините панель отделки грузового отсека.
12.
Примечание: Окончательное затягивание элементов подвески следует выполнять, когда автомобиль опирается на собственные колеса.
Весь материал скопирован с сайта autoinstruction

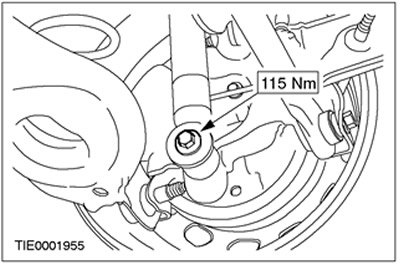

Затяните нижний болт крепления амортизатора.
