| Наименование | Спецификация |
| Задняя боковая панель | |
| Панель крепления уплотнителя |
Снятие
1. Общие примечания:
- В зависимости от характера повреждения также возможно выполнение секционной замены задней боковой панели (см. операцию № 44 512 0).
- Снимите следующие элементы: бампер, задний фонарь, уплотнение двери багажного отделения, дверь багажного отделения, держатель вентиляционного дефлектора, крышку заливной горловины, заливную горловину топливного бака, окно двери, внутренние панели отделки, внутреннее крыло, подушку сиденья, спинку заднего сиденья, ремень безопасности, обшивку крыши, защитную накладку бруса крыши, отделку панели нижней обвязки и ответную часть замка.
- Переместите напольное покрытие и электропроводку в сторону от рабочей зоны.
- Обратите внимание на вырезку запасной части на замену в соединении между задней боковой панелью и панелью нижней обвязки.
2. Примечание

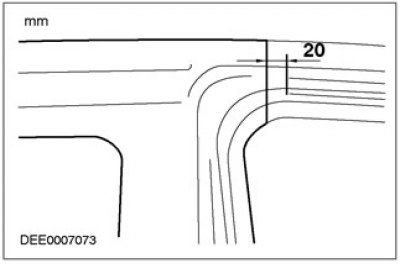

- При наличии соответствующего повреждения заднюю боковую панель можно заменить вместе с брусом крыши. Это требует аккуратности вырезки.
[Текст взят с портала проекта: AutoInstruction.ru]

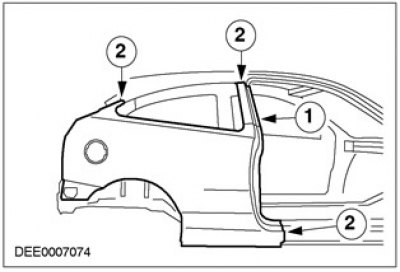

3. Задняя боковая панель
- 1. Снимите панель крепления уплотнителя
- 2. Места реза.
Установка

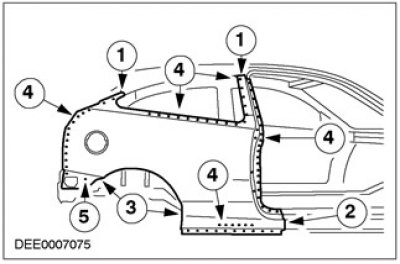

1. Задняя боковая панель
- 1. Сварной шов по технологии MIG
- 2. По обрезанной кромке, приварите, используя точечную сварку, подкладную полосу и выполните сварку по технологии MIG.
- 3. Перед установкой нанесите герметик для фланцев. Отогните отбортованное соединение колесной арки и выполните точечную контактную точку.
- 4. Пудлинговая сварка
- 5. Перед установкой новой запасной части приварите усилительную пластину.

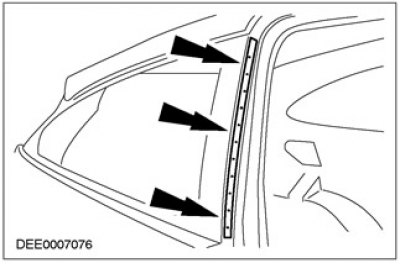

2. Панель крепления уплотнителя
- Пудлинговая сварка
