Внимание: Задняя боковая панель должна быть припаяна твердым припоем MIG к внутреннему усилителю панели нижней обвязки, который изготовлен из стали DP600 (двухфазной стали). Сварка электрозаклепками MIG / точечная сварка не должна использоваться в этой зоне.
Примечание: Задняя боковая панель обслуживается как отдельная привариваемая панель.
Примечание: Внутри этой панели находятся элементы NVH, на новой панели они не обслуживаются. При повреждении потребуется новый элемент.
Снятие
1. В сочетании с задней боковой панелью заменяется:
- Облицовка заднего бампера
- Задняя дверь
- Стекло заднего бокового окна
- Обивка потолка
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите облицовку заднего бампера. За дополнительной информацией обратитесь к главе: Задний бампер (501-19 Бамперы, Снятие и установка).
4. Снимите заднюю дверь. За дополнительной информацией обратитесь к главе: Задняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
5. Снимите обивку потолка. За дополнительной информацией обратитесь к главе: Верхняя облицовка - В комплектацию автомобиля не входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка) / Верхняя облицовка - В комплектацию автомобиля входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка).
6. Снимите фиксатор защелки замка задней двери со стойки "С".
7. Снимите молдинг крыши, переднюю и заднюю секции.
8. Снимите модуль боковой шторки безопасности. За дополнительной информацией обратитесь к главе: Модуль верхней боковой подушки безопасности (501-20B Вспомогательная удерживающая система, Снятие и установка).
9. Снимите стекло заднего бокового окна. За дополнительной информацией обратитесь к главе: Стекло окна задней боковой части кузова (501-11 Стекла, рамы и механизмы, Снятие и установка).
10. Снимите переднее сиденье. За дополнительной информацией обратитесь к главе: Переднее сиденье (501-10 Сиденье, Снятие и установка).
11. Снимите напольную консоль. За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
12. Снимите внутреннюю отделку правой и левой панели нижней обвязки.
13. Снимите подушку заднего сиденья. За дополнительной информацией обратитесь к главе: Подушка заднего сиденья(501-10 Сиденье, Снятие и установка).
14. Снимите секцию заднего коврового покрытия.
15. Снимите устройство втягивания заднего ремня безопасности. За дополнительной информацией обратитесь к главе: Механизм втягивания заднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).
16. Снимите уплотнитель проема подъемной двери багажного отделения.
17. Снимите решетку вытяжного отверстия.
18. Снимите заднее колесо в сборе с шиной. За дополнительной информацией обратитесь к главе: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
19. Снимите наружный молдинг панели нижней обвязки.
20. Высвободите и расположите в стороне жгуты электропроводки, проходящие вдоль внутренней части задней боковой панели и задней панели.
21. Высвободите и расположите в стороне изоляционный материал задней боковой панели.
22. Правая сторона: Слейте топливо из топливного бака. За дополнительной информацией обратитесь к главе: Опорожнение топливного бака (310-00 Система подачи топлива - Общая информация, Общие процедуры).
23. Правая сторона: Снимите заливной патрубок топливного бака. За дополнительной информацией обратитесь к главе: Заливной патрубок топливного бака (310-01A Топливный бак и топливные магистрали - 3.2L NA - I6, Снятие и установка).

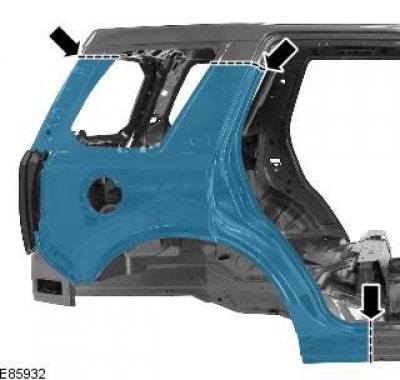

24. Отрежьте старую панель в показанных точках, используя для справки новую панель, удостоверьтесь, что новая панель ляжет внахлест.

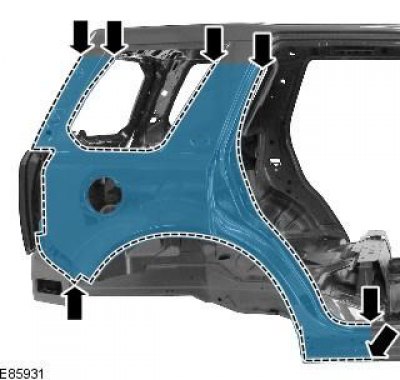

25. Выфрезеруйте сварные точки.
26. Разделите соединения и снимите старую панель, также отсоедините элемент NVH и заливной патрубок топливного бака с правой стороны.
Установка
1. Приложите новую панель, выровняйте ее и зафиксируйте на месте, внахлест на старую панель. Прорежьте новую и старую панели в точках, где должны быть выполнены стыковые соединения по технологии MIG.
2. Снимите новую панель и остатки старой.
3. Подготовьте соединительные поверхности старой и новой панели.
4. Просверлите в новой панели отверстия для сварки электрозаклепками MIG.
5. Прорежьте отверстия в новой панели для сварки твердым припоем MIG.
Примечание: В соответствии с промежутками, показанными на иллюстрации, должны быть сделаны отверстия для сварки твердым припоем MIG. Там, где это невозможно из-за углублений в панели, отверстие должно быть сделано на месте оригинальной сварной точки.
6. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
7. Снимите новую панель.

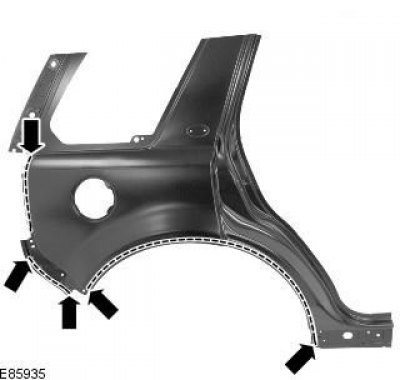

8. Нанесите клей на показанные участки.
9. При необходимости замените элемент(ы) NVH.
10. Нанесите герметизирующий клей на элементы NVH.
11. Приложите новую панель и зафиксируйте ее на месте.
12. Прихватите стыковые соединения.
13. Выполните точечную сварку.
14. Сварка электрозаклепками MIG.
15. Выполните сварку твердым припоем MIG.
16. Зачистите прихваточные швы.
17. Выполните сварку стыковых соединений по технологии MIG.
Источник материала этот сайт: autoinstruction.ru
18. Зачистите все сварные соединения.
19. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
