Примечание: Секция заднего лонжерона из обслуживаемой панели заднего лонжерона. Секция имеет длину приблизительно 410 мм и обслуживается вместе с нижним удлинителем заднего лонжерона.
Примечание: Для получения доступа к секции заднего лонжерона необходимо снять нишу запасного колеса.
Снятие
1. В сочетании с секцией заднего лонжерона заменяется:
- Облицовка заднего бампера
- Арматура заднего бампера
- Панель задка
- Крепление заднего бампера
- Внутренняя сторона задней панели в сборе
- Замыкающая панель заднего лонжерона.
- Ниша для запасного колеса
- Топливный бак
- Задний подрамник и подвеска в сборе
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите замыкающую панель заднего лонжерона. За дополнительной информацией обратитесь к главе: Защитная панель заднего лонжерона (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).
4. Снимите задний подрамник / подвеску в сборе. За дополнительной информацией обратитесь к главе: Задний подрамник (502-00 Уни-кузов, подрамник и система крепления, Снятие и установка).
5. Снимите топливный бак. За дополнительной информацией обратитесь к главе: Топливный бак (310-01A Топливный бак и топливные магистрали - 3.2L NA - I6, Снятие и установка).
6. Выфрезеруйте сварные точки.
7. Отрежьте старую панель в показанной точке.
8. Разделите соединения и снимите старую панель.
Установка

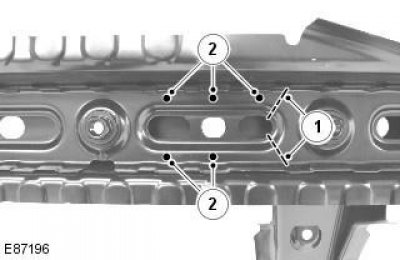

1. Снимите секцию усилителя со старой панели.
- 1. Отрежьте усилитель в показанной точке, не перережьте лонжерон.
- 2. Выфрезеруйте 5 точечных сварных швов.
- 3. Отделите и снимите остатки усилителя.
Примечание: Старый лонжерон и разрезы новой секции усилителя должны быть разнесены не менее, чем на 50 мм.
2. Снимите секцию заднего лонжерона с обслуживаемой панели:
- 1. Отрежьте лонжерон в показанной точке, не перережьте усилитель.
- 2. Выфрезеруйте 5 точечных сварных швов.
- 3. Отрежьте усилитель в показанной точке.
- 4. Отделите и снимите секцию лонжерона.
Примечание: Старый лонжерон и разрезы новой секции усилителя должны быть разнесены не менее, чем на 50 мм.
3. Подготовьте соединительные поверхности старой и новой панели.

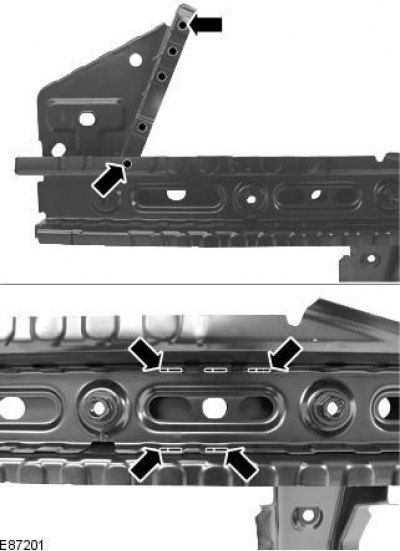

4. Просверлите в новой панели отверстия для сварки электрозаклепками MIG.
5. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
6. Зафиксируйте панели и прихватите стыковые соединения.
7. Зачистите прихваточные швы.
8. Выполните сварку стыковых соединений по технологии MIG.
9. Сварка электрозаклепками MIG.
10. Зачистите все сварные соединения.
11. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
