Примечание: Замыкающая панель заднего лонжерона обслуживается как отдельная привариваемая панель.
Примечание: Панель обслуживается без своих установочных шпилек.
Примечание: Для получения доступа к замыкающей панели заднего лонжерона необходимо снять нишу запасного колеса.
Снятие
1. В сочетании с замыкающей панелью заднего лонжерона заменяется:
- Облицовка заднего бампера
- Арматура заднего бампера
- Задняя панель
- Крепление заднего бампера
- Внутренняя сторона задней панели в сборе
- Секция заднего лонжерона
- Ниша для запасного колеса
- Топливный бак
- Задний подрамник и подвеска в сборе
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите секцию заднего лонжерона. За дополнительной информацией обратитесь к главе: Секция заднего лонжерона(501-30 Ремонты листовых металлических элементов задка, Снятие и установка).
4. Снимите задний подрамник / подвеску в сборе. За дополнительной информацией обратитесь к главе: Задний подрамник (502-00 Уни-кузов, подрамник и система крепления, Снятие и установка).
5. Снимите топливный бак. За дополнительной информацией обратитесь к главе: Топливный бак (310-01A Топливный бак и топливные магистрали - 3.2L NA - I6, Снятие и установка).
[Исходник статьи на этом веб-сайте: Autoinstruction.ru]
6. Выфрезеруйте сварные точки.
7. Разделите соединения и снимите старую панель.
Установка
1. Подготовьте соединительные поверхности старой и новой панели.

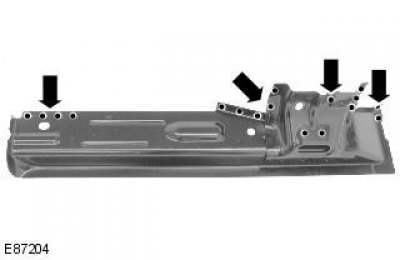

2. Просверлите в новой панели отверстие для сварки электрозаклепками MIG.
3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
4. Снимите новую панель.
5. Нанесите клей на показанные участки.
6. Приложите новую панель и зафиксируйте ее на месте.
7. Выполните точечную сварку.
8. Сварка электрозаклепками MIG.
9. Установите установочные шпильки.
10. Зачистите все сварные соединения.
11. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
