Примечание: Проверка и процедуры обслуживания нижней части кузова оговорены. Измерения можно выполнить с помощью электронной измерительной системы SHARK, лазерной измерительной системы или другой эквивалентной системы.
В процессе ремонта серьезных повреждений кузова необходимо восстановить размеры нижней части кузова. Это необходимо для того, чтобы обеспечить правильность углов установки передних и задних колес. За информацией по правильным подкузовным размерам обратитесь к рисунку "Подкузовные размеры". Все размеры привязываются к центрам отверстий, имеющихся в нижней части кузова (на днище). После выверки уникузова и мест крепления подвески можно будет выполнить другие предписанные операции, касающиеся нижней части кузова.
Регулировка
1.
Примечание: Допуск: ± 3 мм.

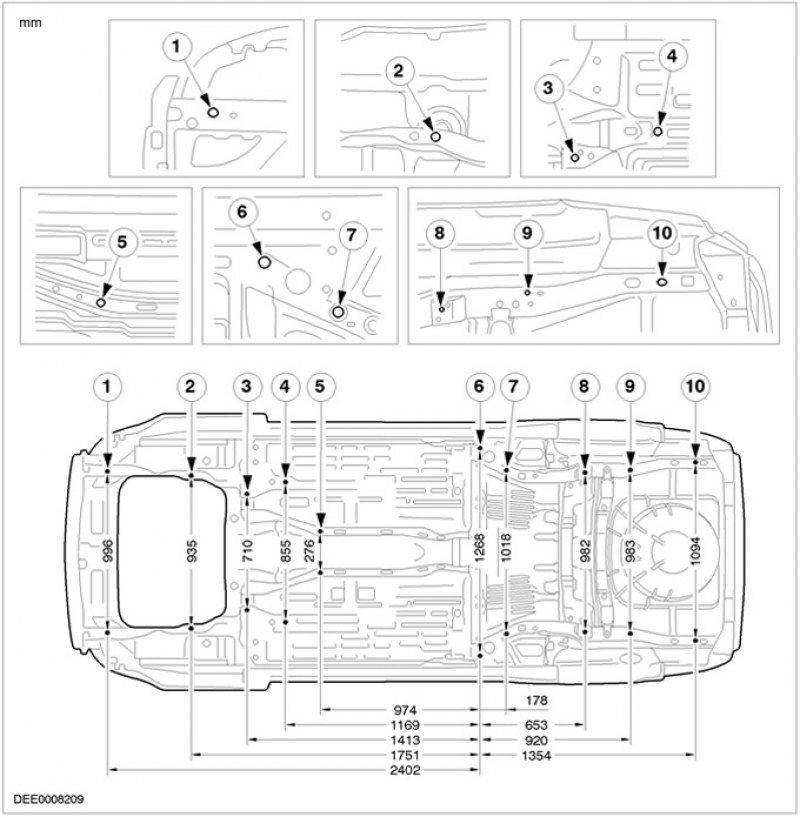

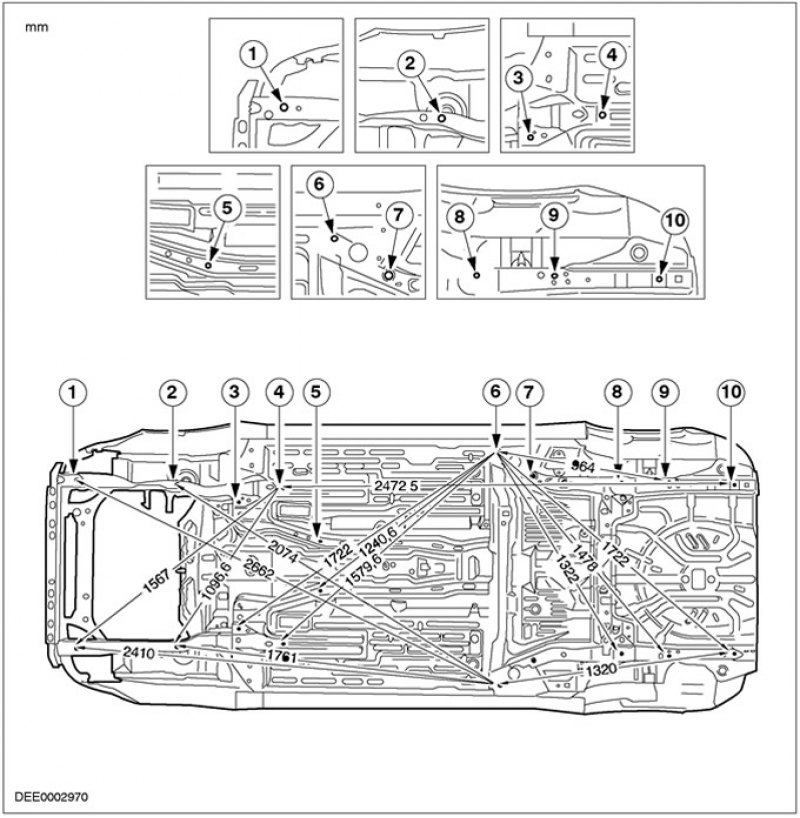

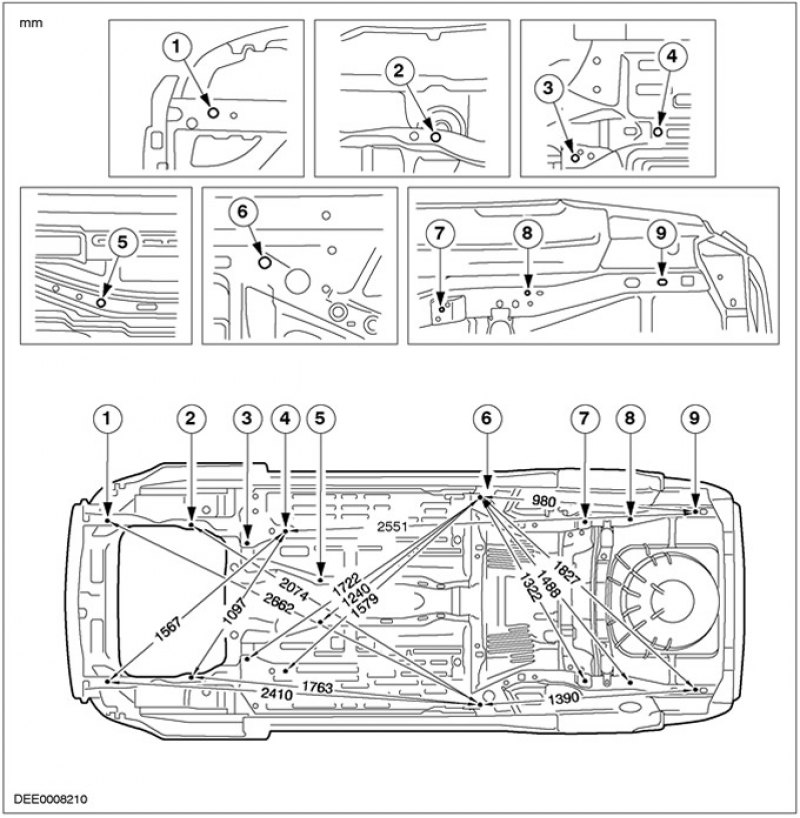

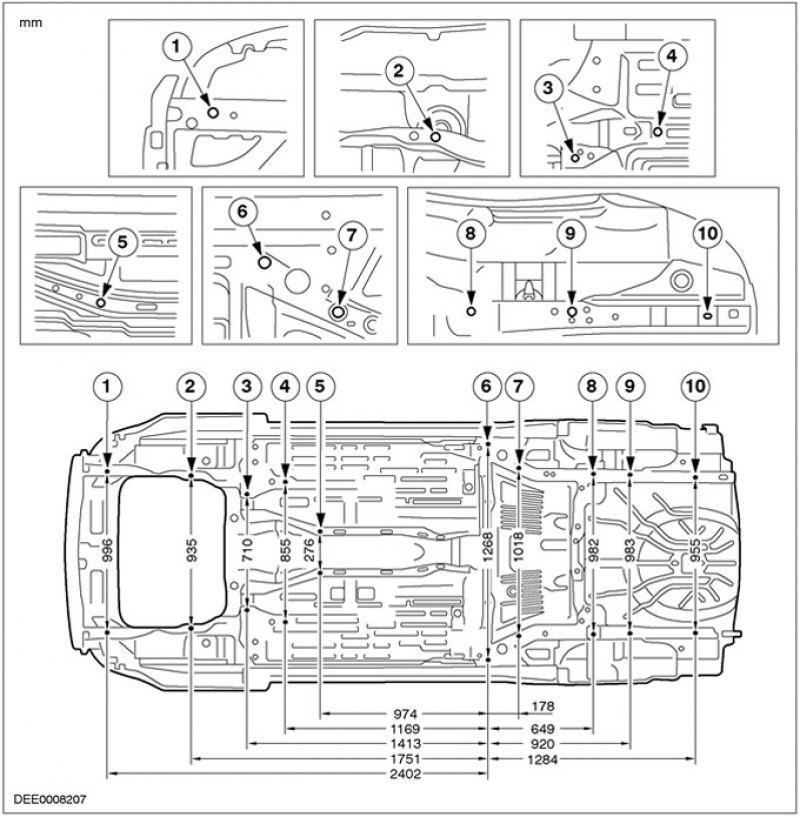

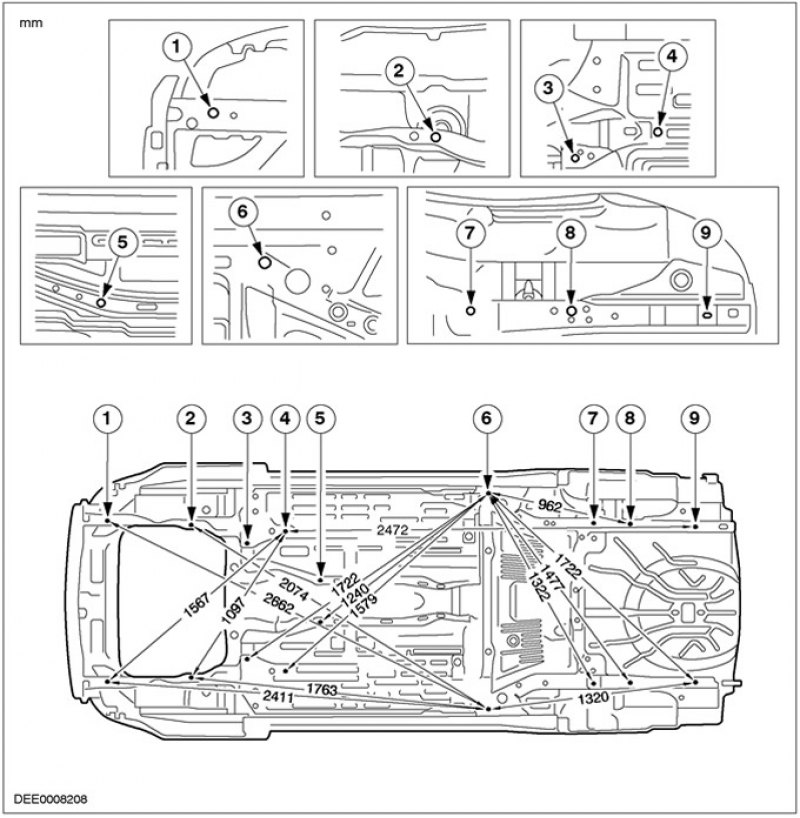

Подкузовные размеры (размеры нижней части кузова)
- Подробные иллюстрации показывают левую сторону автомобиля.
- Все измерения - при снятых узлах.
3. Действительно для 3- и 5-дверных вариантов
5. Действительно для 3- и 5-дверных вариантов
7. Действительно для 4-дверных вариантов
9. Действительно для 4-дверных вариантов
[Весь материал скопирован с сайта: www.autoinstruction.ru]
11. Действительно для вариантов с кузовом "универсал"
13. Действительно для вариантов с кузовом "универсал".
