- Термофен для подачи горячего воздуха
- Нож прямого застекления для резки приклеенного стекла
- Комплект клея для прямого застекления
- Печь для прямого застекления
- Присоски для стекла
Снятие

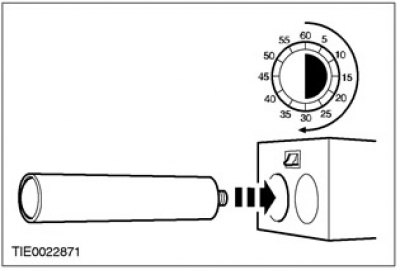

1. Снимите колпачок тубы с полиуретановым (ПУ) клеем и нагревайте ПУ клей в течение не менее 30 минут.

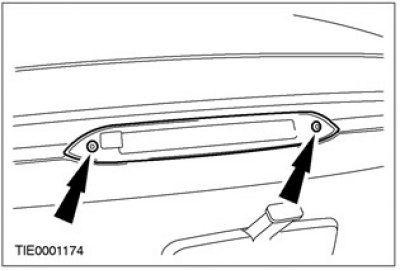

2. Отсоедините верхний дополнительный стоп-сигнал от задней двери багажного отделения.

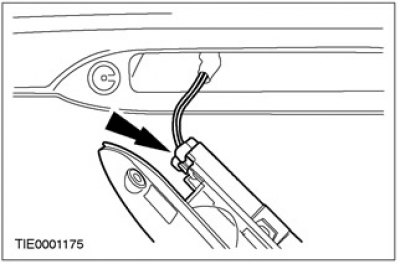

3. Расстыкуйте электрический разъем и снимите верхний дополнительный стоп-сигнал.
4. Снимите электродвигатель очистителя заднего стекла. За дополнительной информацией обратитесь к Разделу 501-16.

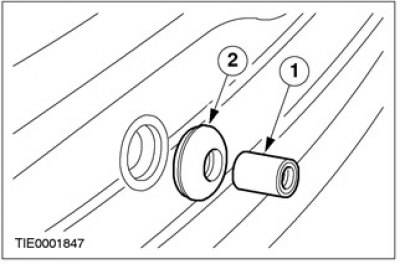

5. Снимите втулку электродвигателя очистителя заднего стекла.
- 1. Снимите втулку.
- 2. Снимите уплотняющее кольцо.

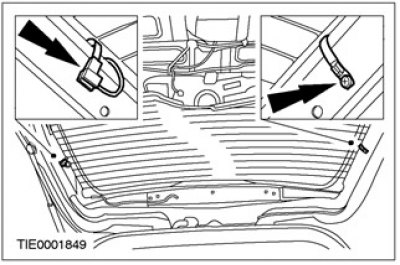

6. Расстыкуйте электрические разъемы обогрева заднего стекла.
7.
Предупреждение: При работе со стеклорежущими инструментами обязательно используйте рукавицы и очки, поскольку при резании могут образовываться осколки. Во время резки пользуйтесь шумозащитными наушниками. Несоблюдение этих инструкций может привести к получению травм.
Внимание: Обязательно производите замену ножа при изменении глубины резания во избежание повреждения кузова и панелей отделки.
Примечание: При прорезании установочных шпилек стекла в нижних углах стекла может ощущаться сопротивление.

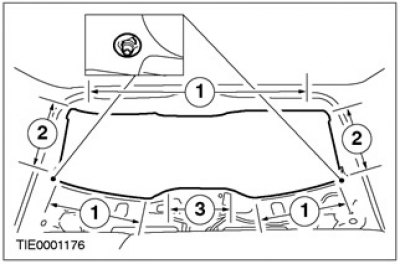

- Прорежьте ПУ клей изнутри автомобиля на данную максимальную глубину.
- 1. 25 мм
- 2. 65 мм
- 3. 80 мм
Установка
1. Осторожно удалите оставшуюся часть установочных шпилек с фланца стекла заднего окна.
2.
Внимание: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.

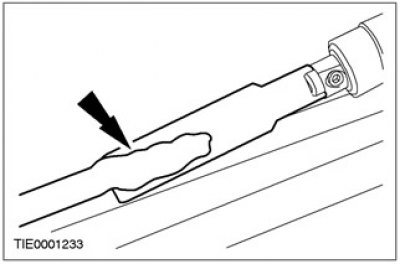

Аккуратно подрежьте оставшийся ПУ клей с фланца стекла заднего окна таким образом, чтобы на фланце остался приблизительно 1 мм подрезанного ПУ клея.
3. Осмотрите фланец стекла заднего окна, обращая внимание на повреждения листового металла, коррозию или присутствие инородного материала, которые могли или могут привести к повреждению стекла.
4.
Внимание: Для гарантии отверждения ПУ клея исключительно важно, чтобы на всех склеиваемых поверхностях отсутствовала влага.
При помощи термофена для подачи горячего воздуха, направьте теплый воздух (25°C) на фланец стекла заднего окна и на линию приклеивания стекла, чтобы удалить все следы влаги.
5. Подготовьте стекло, фланец стекла заднего окна и подрезанный ПУ клей в соответствии с инструкциями, приложенными к комплекту ПУ клея.
6.
Примечание: Отбракуйте первые 100 мм ПУ клея, поскольку этот клей может иметь более короткое время действия.
Примечание: Во избежание протечек воды в любом месте прерывания непрерывной полосы должен быть сделан нахлест длиной в 20 мм.

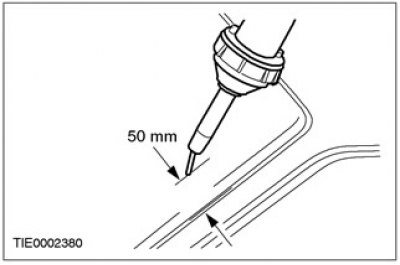

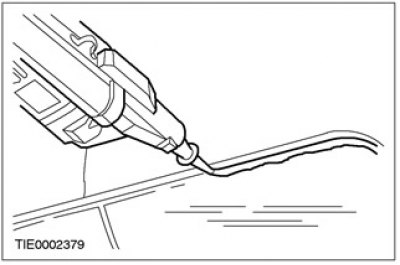

Нанесите ПУ клей непрерывной полосой высотой от 8 до 10 мм на фланец стекла заднего окна вдоль линии приклеивания.

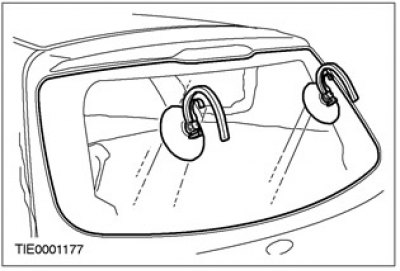

7. При помощи другого механика, воспользуйтесь присосками для стекла, чтобы установить стекло заднего окна.
- Установите стекло в требуемое положение сильным и равномерным нажатием.
8.
Внимание: Во время отверждения ПУ клея окна дверей требуется оставлять открытыми во избежание возрастания давления при открывании и закрывании дверей.
При помощи подходящей пленки зафиксируйте стекло заднего окна в требуемом положении до момента отверждения ПУ клея.
9. Если температура окружающего воздуха опускается ниже 10°C, при помощи термофена для подачи горячего воздуха непрерывно подавайте теплый воздух (25°C) в течение 15 минут (изнутри или снаружи автомобиля).
10. Состыкуйте электрические разъемы обогрева заднего стекла.

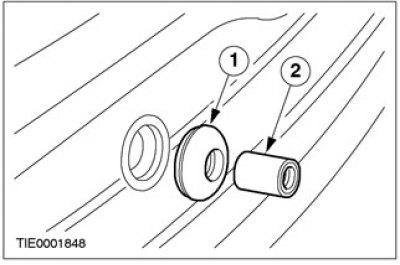

11. Установите втулку электродвигателя очистителя заднего стекла.
- 1. Установите уплотняющее кольцо.
- 2. Установите втулку.
12. Установите электродвигатель очистителя заднего стекла. За дополнительной информацией обратитесь к Разделу 501-16.
13. Состыкуйте электрический разъем верхнего дополнительного стоп-сигнала.
14. Закрепите верхний дополнительный стоп-сигнал на задней двери багажного отделения.
