- Термофен для подачи горячего воздуха
- Нож прямого застекления для резки приклеенного стекла
- Комплект клея для прямого застекления
- Печь для прямого застекления
- Присоски для стекла
Снятие

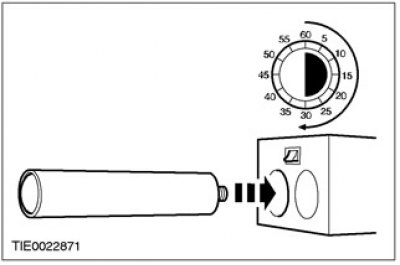

1. Снимите колпачок тубы с полиуретановым (ПУ) клеем и нагревайте ПУ клей в течение не менее 30 минут.

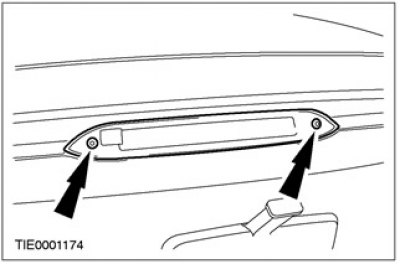

2. Отсоедините верхний дополнительный стоп-сигнал от задней двери багажного отделения.
3. Расстыкуйте электрический разъем и снимите верхний дополнительный стоп-сигнал.

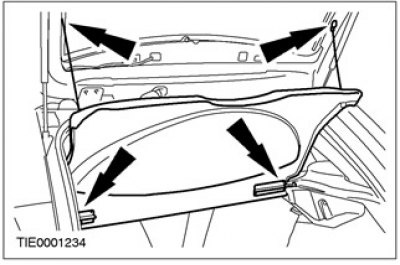

4. Снимите багажную полку.
5. Снимите электродвигатель очистителя заднего стекла. За дополнительной информацией обратитесь к Разделу 501-16.

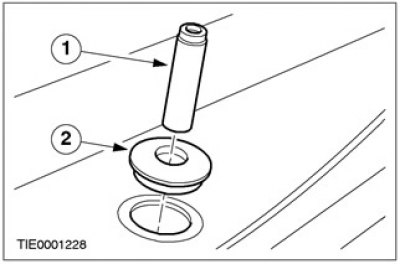

6. Снимите втулку электродвигателя очистителя заднего стекла.
- 1. Снимите втулку.
- 2. Снимите уплотняющее кольцо.

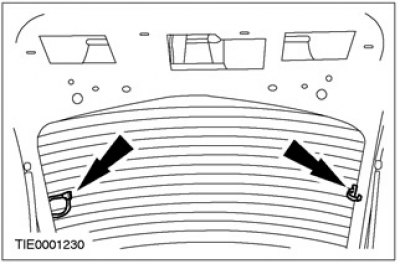

7. Расстыкуйте электрические разъемы обогрева заднего стекла.
8.
Предупреждение: При работе со стеклорежущими инструментами обязательно используйте рукавицы и очки, поскольку при резании могут образовываться осколки. Во время резки пользуйтесь шумозащитными наушниками. Несоблюдение этих инструкций может привести к получению травм.
Внимание: Обязательно производите замену ножа при изменении глубины резания во избежание повреждения кузова и панелей отделки.
Примечание: При прорезании направляющих шпилек стекла, расположенных в нижних углах стекла, может ощущаться некоторое сопротивление.
Примечание: При прорезании на участке установочных блоков вдоль нижней кромки стекла заднего окна требуется соблюдать осторожность.
Прорежьте ПУ клей подходящим ножом для прямого застекления и, при помощи другого механика, воспользуйтесь присосками для стекла, чтобы снять стекло окна задней двери.

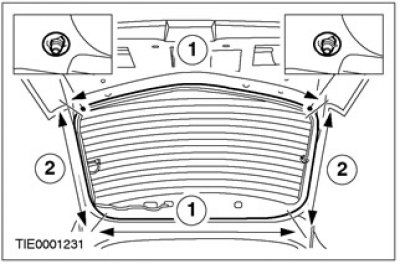

- Прорежьте ПУ клей изнутри автомобиля на данную максимальную глубину.
- 1. 20 мм.
- 2. 50 мм.
Установка
1. Осторожно удалите оставшуюся часть установочных шпилек с фланца стекла заднего окна.
2.
Внимание: Не дотрагивайтесь до поверхности клея. Это может затруднить повторное склеивание.

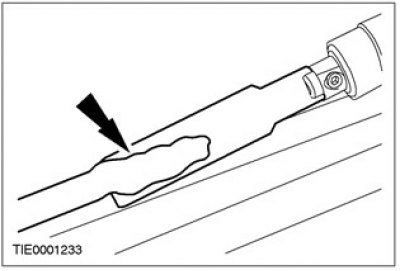

Аккуратно подрежьте оставшийся ПУ клей с фланца стекла заднего окна таким образом, чтобы на фланце остался приблизительно 1 мм подрезанного ПУ клея.
3. Осмотрите фланец стекла заднего окна, обращая внимание на повреждения листового металла, коррозию или присутствие инородного материала, которые могли или могут привести к повреждению стекла.
4.
Внимание: Для гарантии отверждения ПУ клея исключительно важно, чтобы на всех склеиваемых поверхностях отсутствовала влага.
При помощи термофена для подачи горячего воздуха, направьте теплый воздух (25°C) на фланец стекла заднего окна и на линию приклеивания стекла, чтобы удалить все следы влаги.
5. Подготовьте стекло, фланец стекла заднего окна и подрезанный ПУ клей в соответствии с инструкциями, приложенными к комплекту ПУ клея.
6.
Примечание: Отбракуйте первые 100 мм ПУ клея, поскольку этот клей может иметь более короткое время действия.
Примечание: Во избежание протечек воды в любом месте прерывания непрерывной полосы должен быть сделан нахлест длиной в 20 мм.

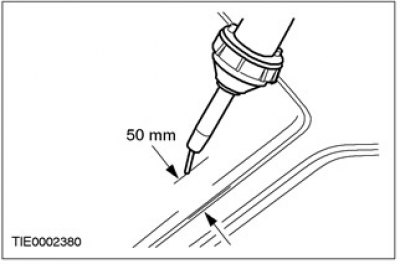

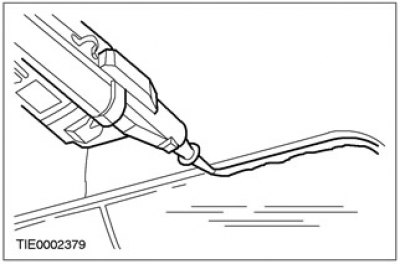

Нанесите ПУ клей непрерывной полосой высотой от 8 до 10 мм на фланец стекла заднего окна вдоль линии приклеивания.

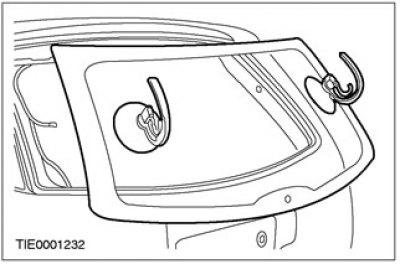

7. При помощи другого механика, воспользуйтесь присосками для стекла, чтобы установить стекло заднего окна.
- Установите стекло в требуемое положение сильным и равномерным нажатием.
8.
Внимание: Во время отверждения ПУ клея окна дверей требуется оставлять открытыми во избежание возрастания давления при открывании и закрывании дверей.
При помощи подходящей пленки зафиксируйте стекло заднего окна в требуемом положении до момента отверждения ПУ клея.
9. Если температура окружающего воздуха опускается ниже 10°C, при помощи термофена для подачи горячего воздуха непрерывно подавайте теплый воздух (25°C) в течение 15 минут (изнутри или снаружи автомобиля).
10. Состыкуйте электрические разъемы обогрева заднего стекла.

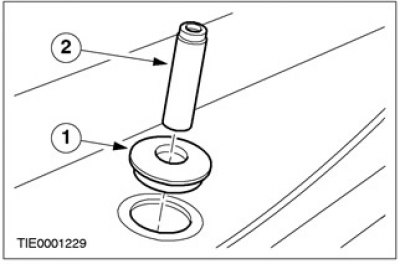

11. Установите втулку электродвигателя очистителя заднего стекла.
- 1. Установите уплотняющее кольцо.
- 2. Установите втулку.
12. Установите электродвигатель очистителя заднего стекла. За дополнительной информацией обратитесь к Разделу 501-16.
13. Установите багажную полку.

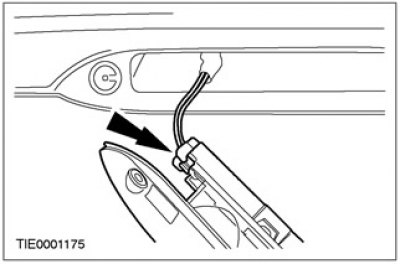

14. Состыкуйте электрический разъем верхнего дополнительного стоп-сигнала.
15. Закрепите верхний дополнительный стоп-сигнал на задней двери багажного отделения.
