Снятие
1. Снимите панель отделки задней двери. За дополнительной информацией обратитесь к Разделу 501-05.

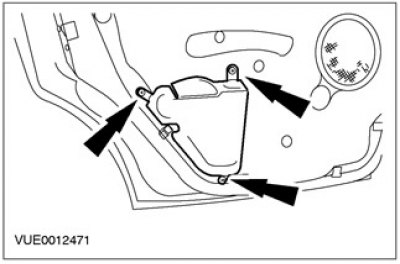

2. Снимите панель поглощения энергии боковых ударов.

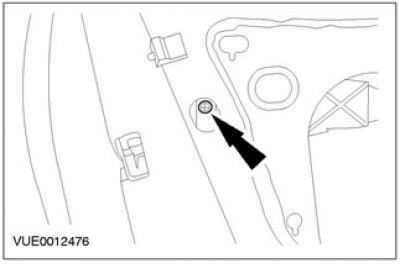

3. Выверните винт (при наличии).

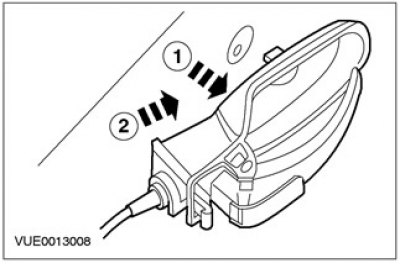

4. Отсоедините трос дистанционного управления защелкой двери.

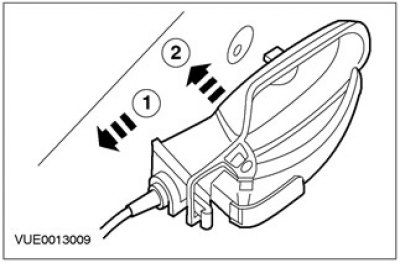

- 1. Отсоедините ручку от панели двери.
- 2. Отсоедините трос дистанционного управления защелкой двери.

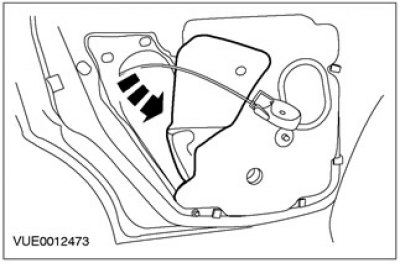

5.
Внимание: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.
Отогните назад уплотнение.

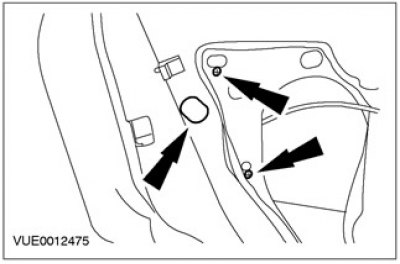

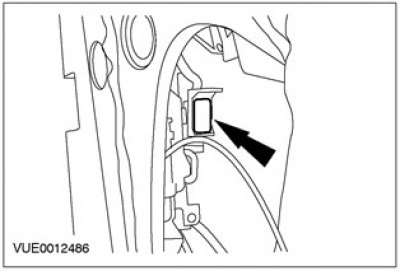

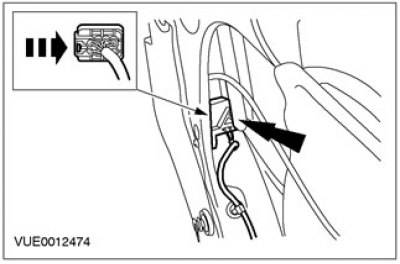

6. Расстыкуйте электрический разъем исполнительного механизма защелки двери.
7. Снимите прокладку отверстия наружной ручки двери и снимите желоб направляющей окна.

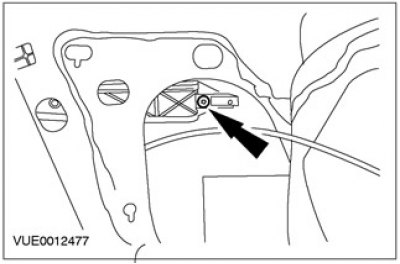

8.

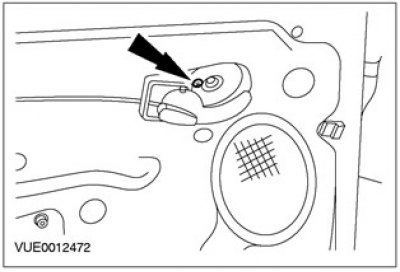

Примечание: Винт требуется полностью извлечь из крышки наружной ручки двери, но не обязательно полностью выворачивать.
Ослабьте винт.

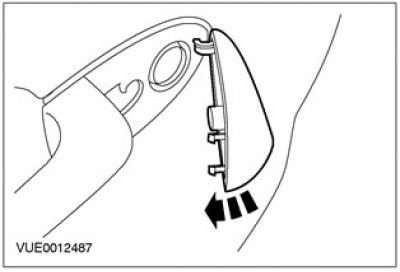

9. Снимите крышку наружной ручки двери.

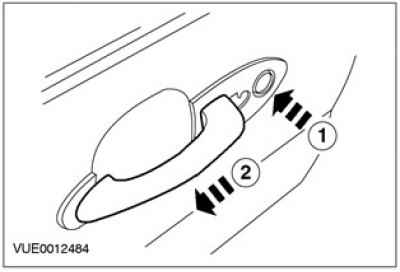

10. Снимите наружную ручку двери.

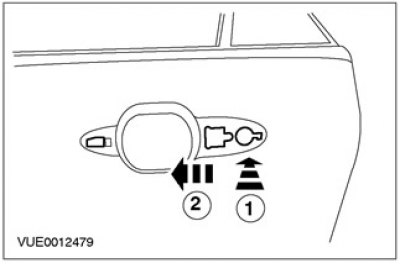

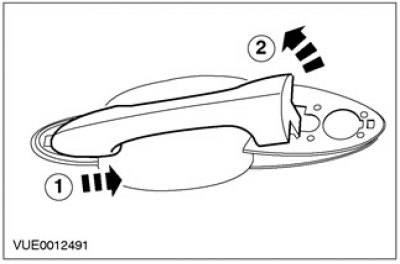

- 1. Сдвиньте и открепите наружную ручку двери.
- 2. Снимите наружную ручку двери и прокладки.

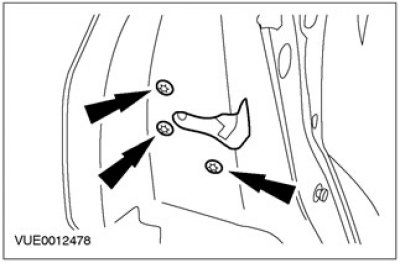

11. Выверните винты.
12.

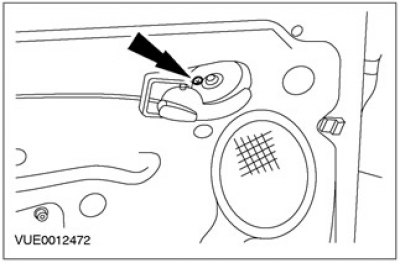

Примечание: Винт требуется полностью извлечь из наружной ручки двери, но не обязательно полностью выворачивать.
Ослабьте винт.

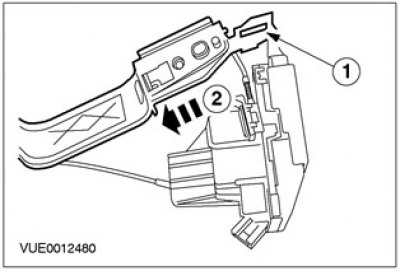

13. Отсоедините защелку двери.
- 1. Надавите и открепите защелку двери.
- 2. Снимите защелку двери.
14. Отсоедините защелку двери от усилительной пластины наружной ручки двери.
[Оригинал опубликован на онлайн-портале: www.autoinstruction.ru]

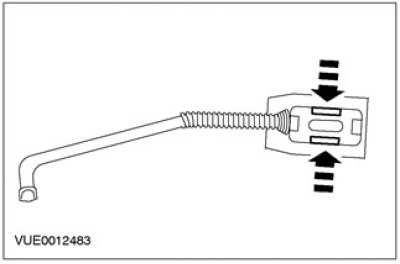

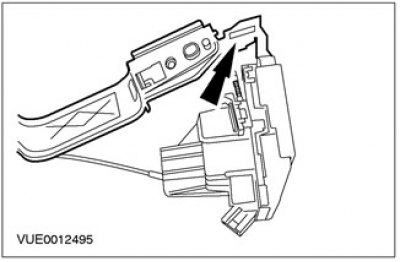

- 1. Надавите и открепите зажим.
- 2. Отсоедините защелку двери от усилительной пластины наружной ручки двери.

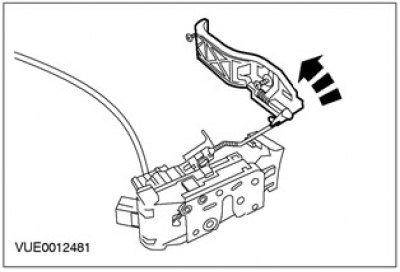

15. Снимите усилительную пластину наружной ручки двери.
- Поверните усилительную пластину наружной ручки двери на 90 градусов против часовой стрелки.

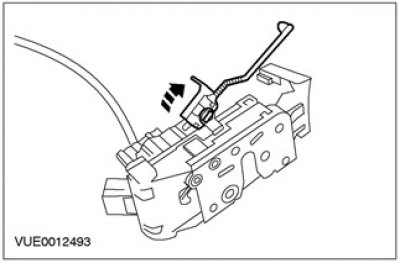

16. Снимите штангу защелки двери.
- Поверните штангу защелки двери на 90 градусов против часовой стрелки.
17. Освободите регулировочный зажим штанги защелки двери.
18. Снимите защелку двери.

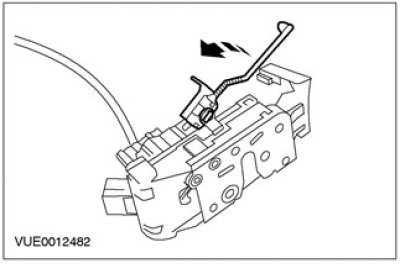

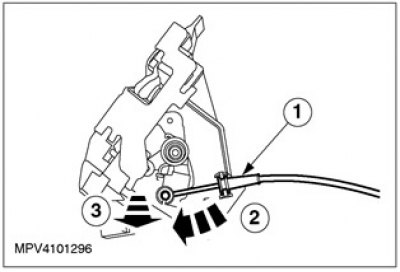

- 1. Отсоедините наружный трос дистанционного управления защелкой двери.
- 2. Поверните трос дистанционного управления защелкой двери по часовой стрелке.
- 3. Снимите защелку двери.
Установка
1. Установите трос дистанционного управления защелкой двери на защелку двери.
2. Установите штангу защелки двери.
- Поверните штангу защелки двери на 90 градусов по часовой стрелке.
3. Установите пластину крепления наружной ручки двери на штангу.
- Поверните пластину крепления наружной ручки двери на 90 градусов по часовой стрелке.
4. Установите пластину крепления наружной ручки двери на защелку двери.
5. Установите защелку двери.
- 1. Сдвиньте защелку двери в положение установки.
- 2. Надавите на защелку двери, чтобы зафиксировать крепежные язычки.
6.
Примечание: На этом этапе не затягивайте винт защелки задней двери.
Установите винты.
7.
Примечание: Установите прокладки перед тем, как расположить наружную ручку двери в положении установки.
Установите наружную ручку двери.
- 1. Расположите наружную ручку двери в положении установки.
- 2. Сдвиньте наружную ручку двери до ее фиксации в положении установки.
8. Затяните винт наружной ручки двери.

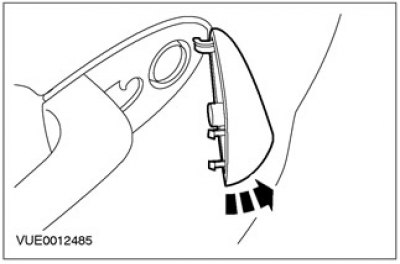

9. Установите крышку наружной ручки двери.
10. Затяните винт крышки наружной ручки двери.
11. Надавите на регулировочный зажим штанги защелки двери, чтобы зафиксировать положение защелки.
12. Состыкуйте электрический разъем исполнительного механизма защелки двери.
13. Установите желоб направляющей окна, установите прокладку отверстия наружной ручки двери.

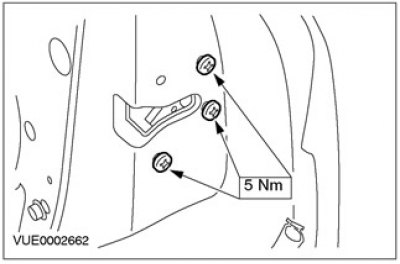

14. Затяните винты защелки двери.
15. Приклейте уплотнение.
16. Закрепите трос дистанционного управления защелкой двери.
- 1. Вставьте ручку в зажим.
- 2. Закрепите трос дистанционного управления защелкой двери.
17. Установите винт (при наличии).
18. Установите панель поглощения энергии боковых ударов.

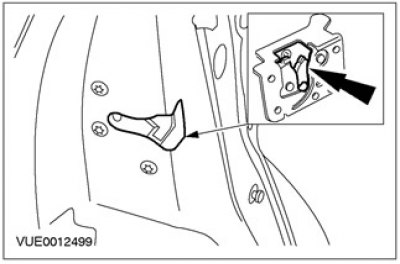

19.
Примечание: При полной фиксации рычага защелки двери должны прозвучать два отчетливых щелчка.
Зафиксируйте рычаг защелки двери в захватах на защелке двери.

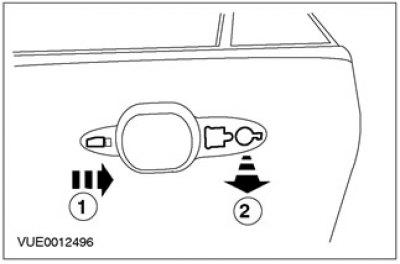

20. Заприте и отоприте защелку двери, используя подвижный рычаг на ручке дистанционного управления защелкой двери.

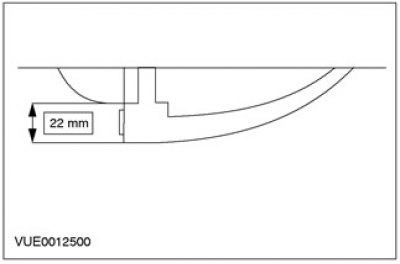

21. Откройте защелку двери, используя наружную ручку двери. Защелка двери должна открываться приблизительно при 75 % полного хода ручки. Наружная ручка двери должна иметь 5-6 мм хода после освобождения защелки двери.
22. Если защелка двери открывается неправильно, снимите защелку двери и переустановите регулировочный зажим штанги защелки двери.
23. Установите панель отделки задней двери. За дополнительной информацией обратитесь к Разделу 501-05.
