Снятие
1. Отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите электродвигатель в сборе со стеклоподъемником. Обратитесь к процедуре: Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (501-11 Стекла, рамы и механизмы, Снятие и установка).
3. Снимите наружную ручку задней двери. Обратитесь к процедуре: Наружная ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).
Внимание: Освободите наружную ручку двери и зажимы крышек винтов с внутренней стороны двери.
4. Освободите трос дистанционного управления.
5. Освободите механизм наружной ручки двери.
6. Снимите защелку задней двери в сборе.
7. Снимите трос дистанционного управления защелкой замка двери.
Примечание: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

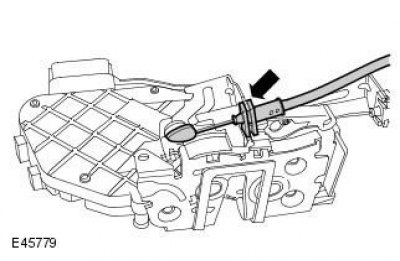

8. Отсоедините трос механизма наружной ручки двери от защелки двери.
Установка
1. Присоедините трос механизма наружной ручки двери к защелке двери.
2. Установите трос дистанционного управления на защелку двери.
3.

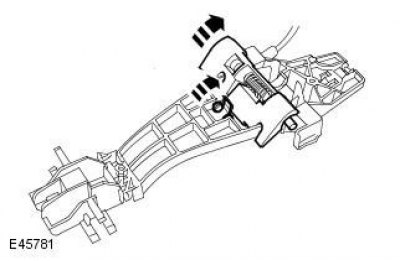

- Отрегулируйте механизм наружной ручки двери.
- Поверните рычаг.
- Введите в зацепление хвостовик.
4. Установите защелку двери и затяните винты. Момент затяжки: 10 Nm
5. Установите механизм наружной ручки двери.
6. Расположите трос дистанционного управления на двери.
7. Установите наружную ручку задней двери. Обратитесь к процедуре: Наружная ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).
8. Установите электродвигатель в сборе со стеклоподъемником. Обратитесь к процедуре: Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (501-11 Стекла, рамы и механизмы, Снятие и установка).
9. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
