Снятие
Внимание: Отсоедините провод "массы" от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.
1. Снимите радио/проигрыватель для кассет и проигрыватель для CD (при наличии). За дополнительной информацией обратитесь к Разделу 415-01.

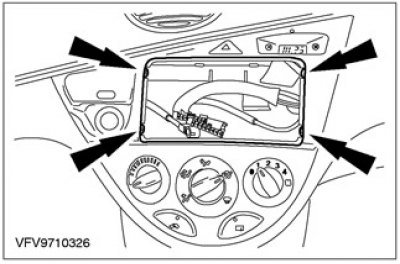

2. Снимите гнездо с панелью управления отопителем/воздушным кондиционированием.
Оригинал найдёте на этом ресурсе AutoInstruction.ru
3. Снимите гнездо с панелью управления отопителем/воздушным кондиционированием (продолжение).

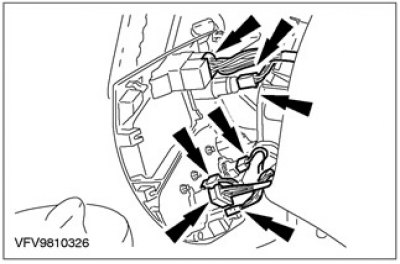

- Расстыкуйте семь электрических разъемов (показано шесть).
4.
Примечание: Для снятия тросов Боудена поверните поворотные переключатели до отказа влево.
Снимите гнездо с панелью управления отопителем/воздушным кондиционированием (продолжение).

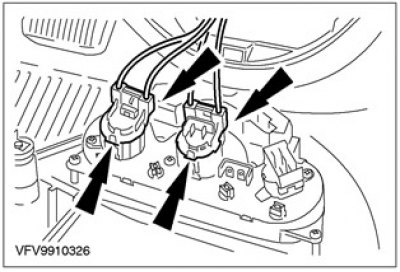

- Высвободите тросы Боудена.

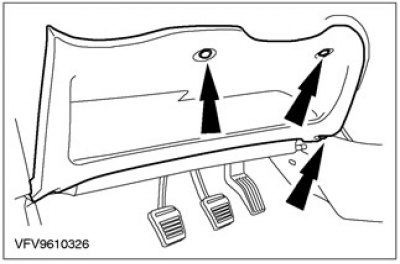

5. Снимите нижнюю панель отделки ниши для ног со стороны пассажира.

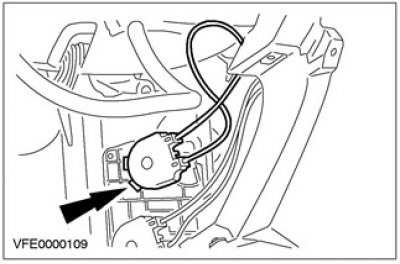

6. Высвободите и снимите тросы распределения воздуха.

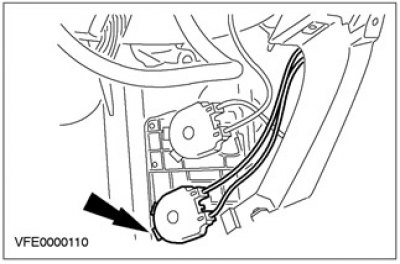

7. Высвободите и снимите тросы регулирования температуры.
- Высвободите и снимите тросы регулирования температуры.
Установка
1.
Примечание: Разведите новые тросы Боудена без перекручивания и удостоверьтесь в наличии легкого доступа к ним.
Примечание: Чтобы установить тросы Боудена, поверните поворотные переключатели до отказа влево. Механизм легко зацепляется в этом положении.
Примечание: Тросы Боудена идентичны для автомобилей с правосторонним и левосторонним управлением, хотя они подсоединяются к приводному механизму воздушной заслонки с противоположных сторон.
Установите элементы на место, действуя в обратной последовательности.
2. Проверьте действие тросов Боудена.
