Система запуска ZETEC-SE с автоматической коробкой передач (Ford Focus 1 Turnier)

  • Главная
  • Форд
  • Фокус
  • Turnier (1998-2004)
  • Электрооборудование
  • Электрические схемы
  • Система запуска ZETEC-SE с автомати…
0

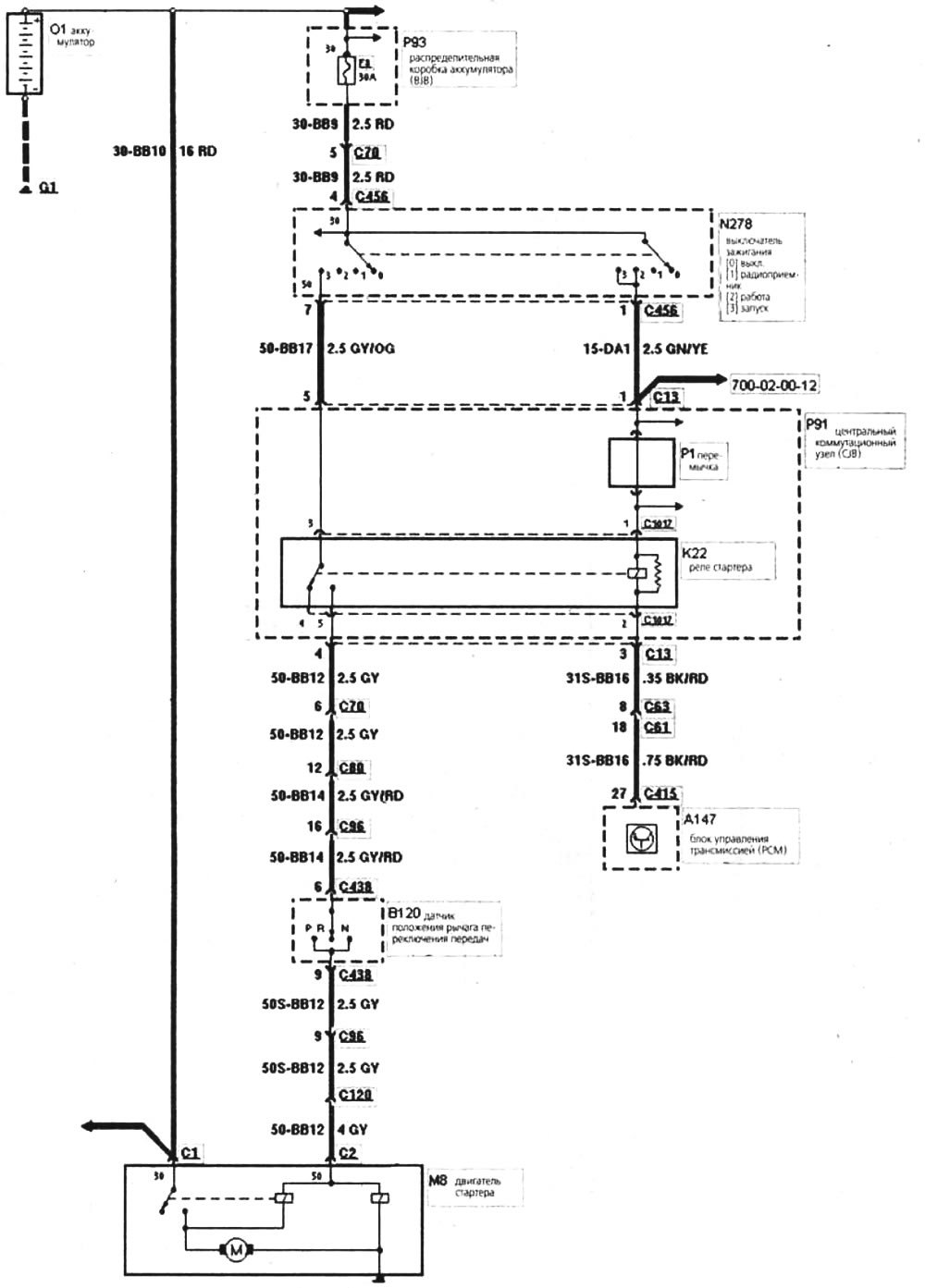

Система запуска ZETEC-SE с автоматической коробкой передач



Система запуска ZETEC-SE с автоматической…
Открыть большую картинку в новой вкладке »


Структура коммутационных электрических схем находится здесь →
Статья проверена экспертом: Вячеслав Веретенников
