Система зажигания двигателя ZETEC-E (Ford Focus 1 Turnier)

  • Главная
  • Форд
  • Фокус
  • Turnier (1998-2004)
  • Электрооборудование
  • Электрические схемы
  • Система зажигания двигателя ZETEC-E
0

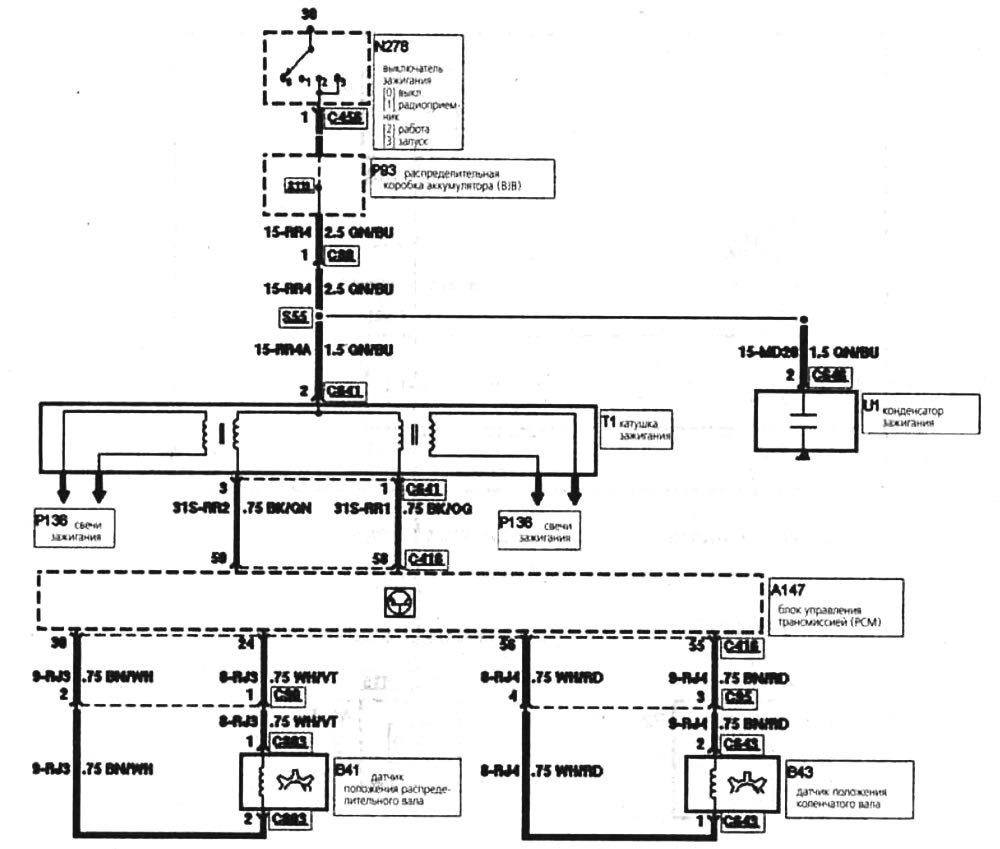

Система зажигания двигателя ZETEC-E



Система зажигания двигателя ZETEC-E
Открыть большую картинку в новой вкладке »


Структура коммутационных электрических схем находится здесь →

(Статья опубликована первоначально здесь autoinstruction.ru)
Статья проверена экспертом: Вячеслав Веретенников
