Снятие
Слейте с двигателя моторное масло и снимите масляный поддон.
Выверните болты крепления маслозаборной трубки с сетчатым фильтром.
Отверните и снимите масляный фильтр.
Снимите зубчатый ремень привода газораспределительного механизма.
Снимите шкив коленчатого вала.
Выверните болты крепления масляного насоса, при этом отметьте их расположение, так как они имеют различную длину. Снимите насос и прокладку.
Проверка
Масляный насос оборудован предохранительным клапаном, который можно снять после нажатия фиксатора и извлечения пластины держателя.
Выверните пять винтов и снимите крышку с задней части насоса (рис. 5.55). Так как винты затянуты достаточно сильно, для их выворачивания потребуется пневматическая отвертка.
Рис. 5.55. Выворачивание винта крепления крышки к задней части насоса
Щупом проверьте зазор между наружным ротором и корпусом масляного насоса (рис. 5.56).
Рис. 5.56. Проверка зазора между наружным ротором и корпусом масляного насоса
Металлической линейкой и щупом проверьте торцевой зазор роторов масляного насоса. Если зазоры превышают допустимые значения или на элементах насоса имеются риски или царапины, замените масляный насос в сборе.
Рис. 5.57. Проверка торцевого зазора роторов масляного насоса
Установите на насос крышку и закрепите ее винтами.
Сжатым воздухом очистите каналы масляного насоса. Если при очистке будут использоваться растворители, перед установкой насоса подождите до его полного высыхания.
Через входной канал залейте в насос чистое моторное масло, при этом пальцами проворачивайте внутренний ротор насоса.
Отверткой как рычагом извлеките сальник из корпуса насоса. Молотком и оправкой соответствующего диаметра установите новый сальник и смажьте моторным маслом его рабочие кромки.

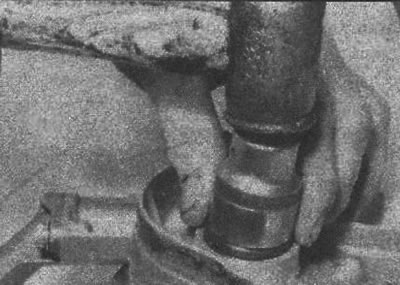

Рис. 5.58. Установка нового сальника в корпус масляного насоса
Установка
Очистите от остатков старой прокладки привалочные поверхности масляного насоса и блока цилиндров.
Установите на блок цилиндров новую прокладку масляного насоса. Установите насос и закрепите болтами, затянув их требуемым моментом.
Установите маслозаборную трубку с сетчатым фильтром и новым уплотнительным кольцом и закрепите ее болтами.
Установите шкив коленчатого вала.
Установите и отрегулируйте натяжение зубчатого ремня привода газораспределительного механизма.
Установите масляный поддон.
Наверните новый масляный фильтр и залейте в двигатель моторное масло.
Пустите двигатель и через несколько минут проверьте уровень моторного масла.
