Снятие
Слейте с двигателя моторное масло и снимите масляный поддон.
Выверните болты и снимите маслозаборную трубку с сетчатым фильтром, при этом отметьте расположение уплотнительного кольца.
Отверните и снимите масляный фильтр.
Снимите зубчатый ремень привода газораспределительного механизма.
Снимите шкив коленчатого вала.
Выверните болты крепления масляного насоса, при этом отметьте их расположение (один анкерный болт и четыре коротких болта с шайбами). Снимите масляный насос и прокладку.
Проверка
На масляном насосе установлен предохранительный клапан, который необходимо снять и проверить его состояние. Выверните пробку и снимите пружину и клапан.
Выверните пять винтов и снимите крышку с задней части насоса (рис. 3.49). Так как винты затянуты достаточно сильно, для их выворачивания потребуется пневматическая отвертка.

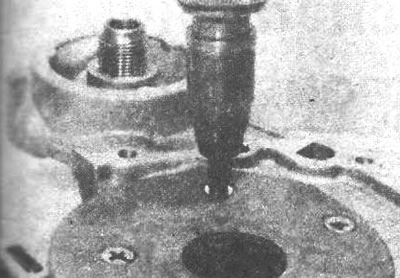

Рис. 3.49. Выворачивание винта крепления крышки к задней части насоса
Щупом проверьте зазор между наружным ротором и корпусом масляного насоса (рис. 3.50).

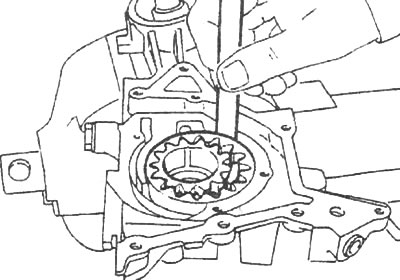

Рис. 3.50. Проверка зазора между наружным ротором и корпусом масляного насоса
Металлической линейкой и щупом проверьте торцевой зазор роторов масляного насоса. Если зазоры превышают допустимые значения или на элементах насоса имеются риски или царапины, замените масляный насос в сборе.

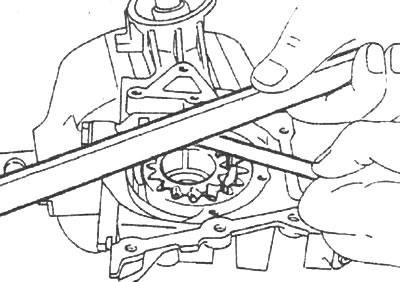

Рис. 3.51. Проверка торцевого зазора роторов масляного насоса
Установите на насос крышку и закрепите ее винтами.
Сжатым воздухом очистите каналы масляного насоса. Если при очистке будут использоваться растворители, перед установкой насоса подождите до его полного высыхания.
Через входной канал залейте в насос чистое моторное масло, при этом пальцами проворачивайте внутренний ротор насоса.
Отверткой как рычагом извлеките сальник из корпуса насоса. Молотком и оправкой соответствующего диаметра установите новый сальник и смажьте моторным маслом его рабочие кромки.

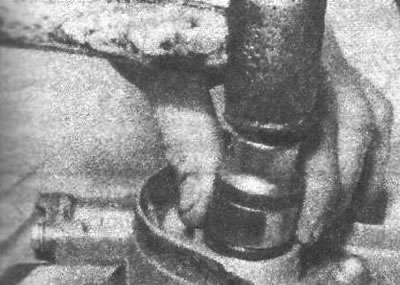

Рис. 3.52. Установка нового сальника в корпус масляного насоса
Установка
Очистите от остатков старой прокладки привалочные поверхности масляного насоса и блока цилиндров.
Установите на блок цилиндров новую прокладку масляного насоса. Установите насос и вставьте четыре более длинных болта в ранее отмеченные отверстия, затем вверните оставшиеся болты и затяните их требуемым моментом.
Установите маслозаборную трубку с сетчатым фильтром и новым уплотнительным кольцом и закрепите ее болтами.
Установите шкив коленчатого вала.
Установите и отрегулируйте натяжение зубчатого ремня привода газораспределительного механизма.
Установите масляный поддон.
Наверните новый масляный фильтр и залейте в двигатель моторное масло.
Пустите двигатель и через несколько минут проверьте уровень моторного масла.
