Проверка откидного клапана
Откидной клапан расположен в секции впускного воздуховода, расположенного между впускной камерой, установленной в передней части моторного отсека и воздушным фильтром.
Для проверки действия клапана на холодном двигателе отсоедините впускной воздуховод и, используя зеркало убедитесь, что откидная створка расположена горизонтально для пропускания воздуха из кожуха выпускного коллектора.
Пустите двигатель и прогрейте его до рабочей температуры, затем убедитесь, что откидная створка переместилась в положение, при котором в двигатель поступает смешанный подогретый и холодный воздух. Если створка не переместилась, создайте вакуум непосредственно в вакуумном шланге откидного клапана и убедитесь в перемещении створки. Если теперь клапан работает, значит, неисправен термостатический вакуумный клапан, и его необходимо заменить.
Снятие
Ослабьте хомут й отсоедините воздуховод от воздушного фильтра.
Выверните винт и достаньте откидной клапан из воздуховода.
Установка
Установка проводится в последовательности, обратной снятию.
Клапан регулировки температуры
Снятие
Снимите крышку воздушного фильтра.
Отсоедините вакуумные шланги от проходных отверстий клапана (рис. 10.14). Отметьте расположение клапана.

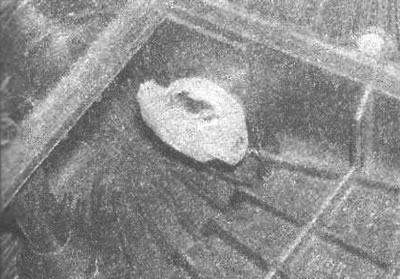

Рис. 10.14. Расположение клапана регулировки температуры |
Рис. 10.15. Отсоединение вакуумных шлангов клапана регулировки температуры от крышки воздушного фильтра |
Отверткой освободите металлический зажим и отсоедините клапан от крышки воздушного фильтра (рис. 10.16).

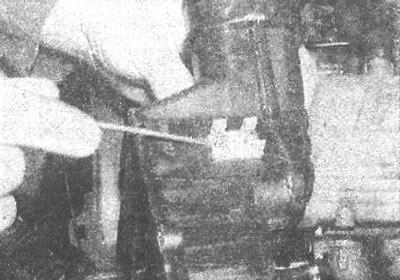

Рис. 10.16. Использование отвертки для освобождения зажима крепления клапана
Установка
Установка проводится в последовательности, обратной снятию.
