Снятие верхнего кожуха
1.1 и 1.4-литровые двигатели
1. Отпустите и выкрутите два крепящих болта (один спереди и один в задней части), и снимите верхнюю крышку зубчатого ремня с головки блока цилиндров (см. иллюстрацию).

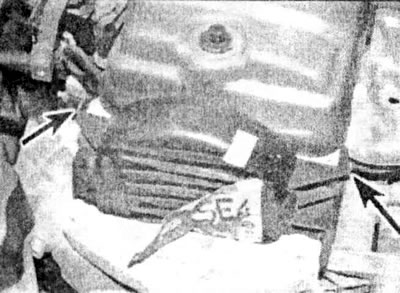

5.1 Крепящие болты верхнего кожуха - 1.1 и 1.4-литровые двигатели
1.6-литровые двигатели
2. Поместите гидравлический домкрат под двигатель, поместив брус между головкой домкрата и поддоном для предотвращения повреждений. Поддомкратьте двигатель.
3. Выкрутите три болта, крепящие правую опору двигателя к кронштейну, и два болтах, крепящих опору к кузову (см. иллюстрацию). Снимите опору и усиливающую пластину. Выкрутите три болта и снимите кронштейн опоры.

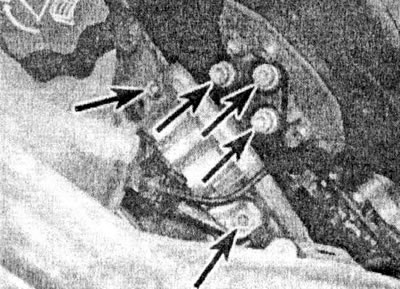

5.3 Выкрутите три болта (отмечены стрелками) и снимите правую опору двигателя - 1.6-литровые двигатели
4. Ослабьте два нижних болта, выкрутите пять верхних болтов и снимите верхний кожух зубчатого ремня привода (см. иллюстрацию).

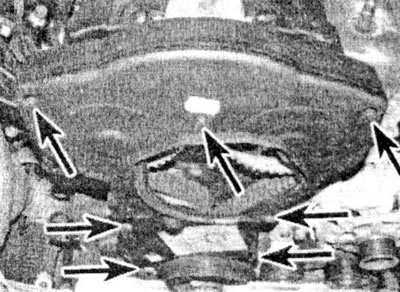

5.4 Крепящие болты верхнего кожуха зубчатого ремня привода (отмечены стрелками) - 1.6-литровые двигатели
(Источник доступен на веб-сайте: Autoinstruction.ru)
Снятие нижнего кожуха
5. Снимите верхний кожух, как описано выше.
6. Снимите ремень привода вспомогательных устройств, как описано в Главе 1А.
7. Выкрутите три болта крепления шкива коленчатого вала и удалите шкив, отмечая, каким образом он был установлен на болтах (см. иллюстрации).

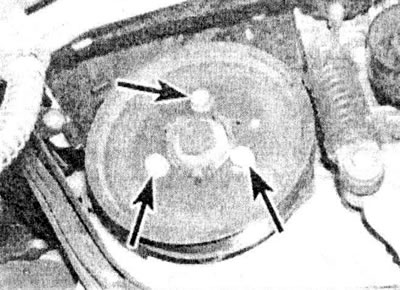

5.7а Выкрутите крепящие (отмечены стрелками) болты...

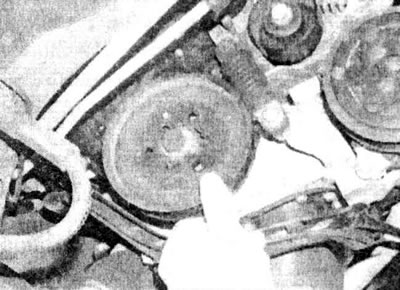

5.7b ...и снимите шкив коленчатого вала
8. Отпустите и выкрутите крепящие болты, затем снимите нижний кожух (см. иллюстрацию).

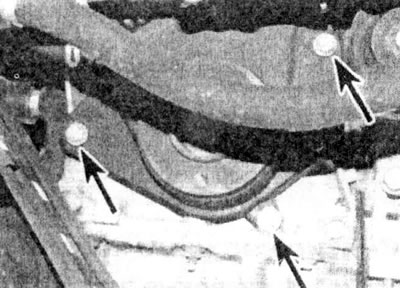

5.8 Выкрутите (отмечены стрелками) болты и снимите нижний кожух зубчатого ремня привода
Снятие внутреннего кожуха
1.6-литровые двигатели
9. Снимите звездочки распредели тельного вала и шкив механизма натяжения, как описано в подразделе 7.
10. Выкрутите болты и снимите внутренний кожух (см. иллюстрацию).

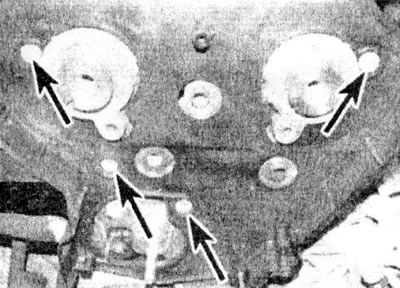

5.10 Выкрутите (отмечены стрелками) болты и снимите внутренний кожух - 1.6-литровые двигатели
Установка
Верхний кожух
11. Установка производится в последовательности, обратной последовательности снятия.
Нижний кожух
12. Установите нижний кожух и затяните его крепящие болты.
13. Установите шкив коленчатого вала, обращая внимание на правильность установки, и затяните его болты с установленным усилием затяжки.
14. Установите верхний кожух, как описано выше.
15. Установите и натяните приводной ремень вспомогательных устройств, как описано в Главе 1А.
Внутренний кожух
16. Установка производится в последовательности, обратной последовательности снятия. Убедитесь в правильности совмещения нижней части кожуха с верхним выступом корпуса сальника коленчатого вала и установите кожух.
