Снятие
1. Снимите поддон, как описано в подразделе 11.
2. Снимите звездочку коленчатого вала, как описано в подразделе 8. Снимите установочный ключ с коленчатого вала.
3. Отсоедините разъем, выкрутите болты и снимите датчик положения распредвала, расположенный справа на блоке цилиндров.
4. Выкрутите три болта под шестигранный ключ и снимите передающую трубку с масляного насоса/блока вместе с трубкой щупа для измерения уровня масла (см. иллюстрацию). Снимите уплотнение. При установке используйте новое.

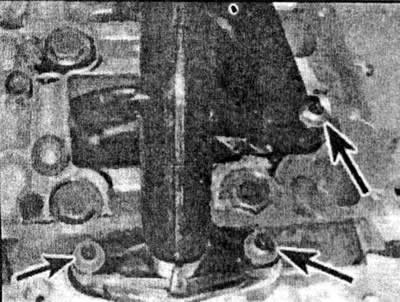

12.4 Выкрутите три болта под шестигранный ключ (отмечены стрелками) и снимите передающую трубку с масляного насоса
5. Выкрутите 8 болтов и снимите масляный насос (см. иллюстрацию).

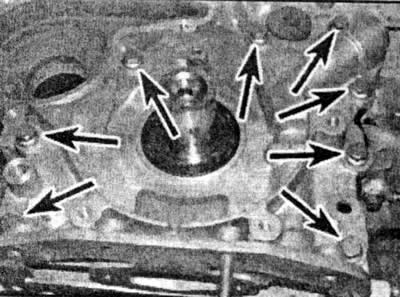

12.5 Выкрутите 8 болтов (отмечены стрелками) и снимите масляный насос
Осмотр
6. Выкрутите и снимите винты, крепящие крышку к масляному насосу (см. иллюстрацию). Исследуйте роторы и корпус насоса на наличие признаков износа и повреждений. При наличии этих признаков насос должен быть заменен целиком.

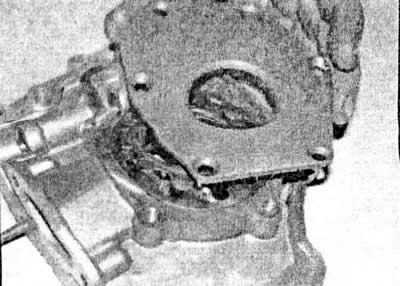

12.6 Выкрутите винты и снимите крышку насоса
7. Снимите стопорное кольцо и из-влеките крышку, поршень клапана и пружину, запоминая порядок их установки (см. иллюстрации). Состояние пружины предохранительного клапана может быть оценено только при сравнении ее с новой пружиной; если есть какое-нибудь сомнение относительно ее состояния, пружина должна также быть заменена.

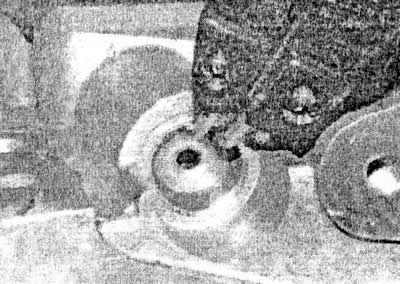

12.7а Снимите стопорное кольцо...

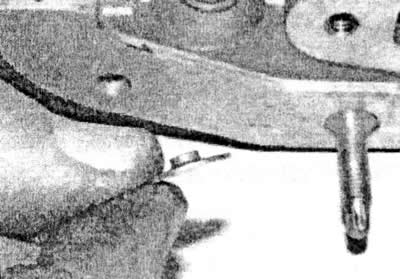

12.7b ...крышку...

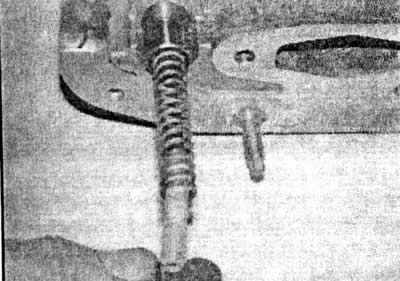

12.7с ...пружину...

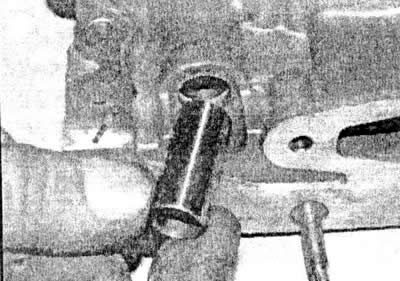

12.7d ...и поршень
8. Установите поршень предохранительного клапана и пружину, затем скрепите их стопорным кольцом.
9. Установите крышку на масляный насос и надежно затяните винты.
10. Перед установкой насос должен быть заполнен чистым моторным маслом.
Установка
11. Удалите следы изоляции и полностью очистите сопрягающиеся поверхности масляного насоса и блока цилиндров.
12. Нанесите полосу силиконовой изоляции шириной 4 мм на сопрягаемую поверхность блока цилиндров (см. иллюстрацию). Убедитесь, что изоляция не проникла ни в одно из отверстий блока.

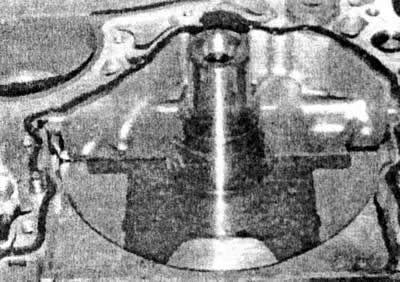

12.12 Нанесите полосу изоляции на поверхность блока цилиндров
13. Установив новый уплотнитель, установите масляный насос к приводящему концу коленчатого вала, совмещая шайбы в приводе насоса с шайбами привода коленчатого вала (см. иллюстрации). Заметьте, что новые масляные насосы поставляются с установленным сальником и защитной втулкой. Втулка контактирует с концом коленчатого вала, защищая сальник при установке.

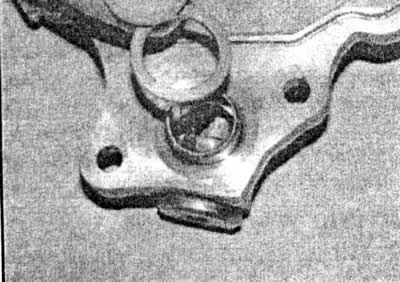

12.13а Установите новый уплотнитель...

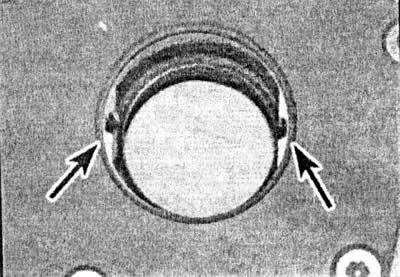

12. 13b ...совмещая (отмечены стрелками) шайбы привода насоса

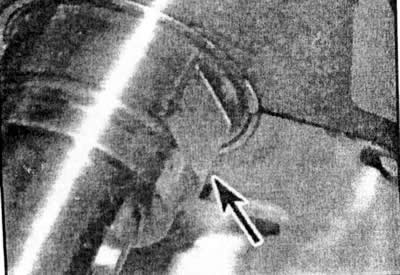

12.13с ...с шайбами (отмечены стрелкой) коленчатого вала
14. Установите и затяните с установленным усилием затяжки болты масляного насоса.
15. Установите передающую трубку на насос/блок цилиндров, установив новый кольцевой уплотнитель. Убедитесь, что трубка щупа для измерения уровня масла правильно установлена.
16. Установите сегментную шпонку и оденьте звездочку на коленчатый вал.
17. Дальнейшую установку произведите в обратной последовательности снятия.
