Снятие
Cadillac Escalade (модели до 2005 г.)
1. Откачайте хладагент из системы кондиционирования.
2. (Модели С69) При необходимости снимите воздушный фильтр.
3. (Модели С60) Снимите решетку радиатора. См. главу "Кузов".
4. (Модели С69) Отсоедините трубку испарителя (4) от распределителя (6). Момент затяжки 24 Н·м.

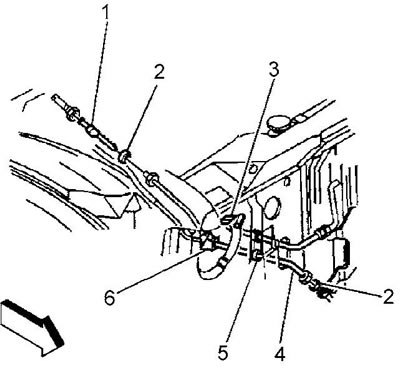

1 - трубка с расширительным жиклером, 2, 5 - шайба, 3 - разъем, 4 - трубка испарителя, 6 - распределитель.
Оригинал опубликован на онлайн-портале: AutoInstruction.ru
5. (Модели С60) Отсоедините трубку испарителя от конденсатора (1).

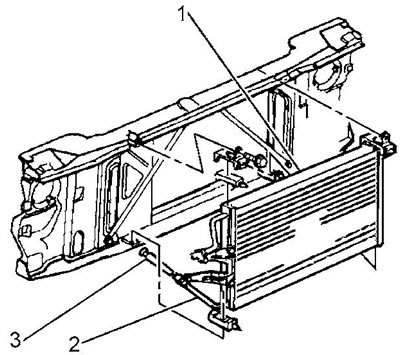

1 - конденсатор, 2 - трубка испарителя, 3 - трубка расширительного жиклера.
6. Снимите и выбросите уплотнительную шайбу.
7. Во избежание загрязнения системы установите заглушки на открытые концы трубок.
8. При помощи специального приспособления отсоедините трубку расширительного жиклера от трубки испарителя.
9. Во избежание загрязнения системы установите заглушки на открытые концы трубок.
10. Установка производится в обратном порядке.
Примечание: перед установкой новых уплотнительных шайб нанесите на них компрессорное масло.
11. Проведите вакуумирование системы и заправку системы хладагентом.
12. При помощи специального приспособления проверьте подсоединенные штуцеры системы на наличие утечки хладагента.
Chevrolet Tahoe, Cadillac Escalade (модели с 2005 г.)
1. Откачайте хладагент из системы кондиционирования.
2. (Модели с 2007 г.) Снимите верхнюю крышку радиатора и дефлектор.
3. (Модели с 2007 г.) Снимите воздушный фильтр.
4. Ослабьте затяжку соединения трубки испарителя. Момент затяжки 25 Н·м.
5. При помощи специального приспособления отсоедините трубку расширительного жиклера (1) от трубки испарителя (2).
6. Установите заглушки на открытые концы трубок.
Установка
7. Установка проводится в обратном порядке.
Примечание: установите новое уплотнительное кольцо.
8. Заправьте систему хладагентом.
9. При помощи специального приспособления проверьте подсоединенные штуцеры системы на наличие утечки хладагента.
