Блок климатической установки (модели до 2005 г, с механическим управлением). 1 - крышка радиатора отопителя; 2 - радиатор отопителя; 3 - уплотнитель; 4 - верхняя часть корпуса блока климатической установки; 5 - уплотнитель; 6 - заслонка кондиционера; 7 - заслонка отопителя; 8 - заслонка сервопривода регулировки температуры; 9 - рычаг сервопривода заслонки кондиционера; 10 - сервопривод заслонки переключения режимов вентиляции; 11 - рычаг заслонки отопителя; 12 - рычаг сервопривода заслонки переключения режимов вентиляции; 13 - нижняя часть корпуса блока климатической установки; 14 - уплотнитель заднего воздуховода; 15 - винт крепления сервопривода регулировки температуры; 16 - сервопривод регулировки температуры; 17 - жгут проводов; 18 - резистор электродвигателя вентилятора климатической установки; 19 - изоляция; 20 - электродвигатель вентилятора; 21 - вентилятор; 22 - заслонка воздушного фильтра; 23; 24 - уплотнитель; 25 - радиатор испарителя; 26 - воздушный фильтр; 27 - заслонка сервопривода режима рециркуляции; 28 - впускной воздуховод; 29 - уплотнитель; 30 - сервопривод режима рециркуляции; 31 - прокладка.
Верхний блок климатической установки. 1 - заслонка сервопривода переключения режимов вентиляции, 2 - сервопривод режима рециркуляции, 3 - заслонка сервопривода режима рециркуляции, 4 - правый сервопривод регулировки температуры, 5 - блок климатической установки, 6 - сервопривод переключения режимов вентиляции.
Нижний блок климатической установки (модели с механическим управлением). 1 - левый сервопривод регулировки температуры, 2 - резистор, 3 - электродвигатель вентилятора климатической установки, 4 - G200.

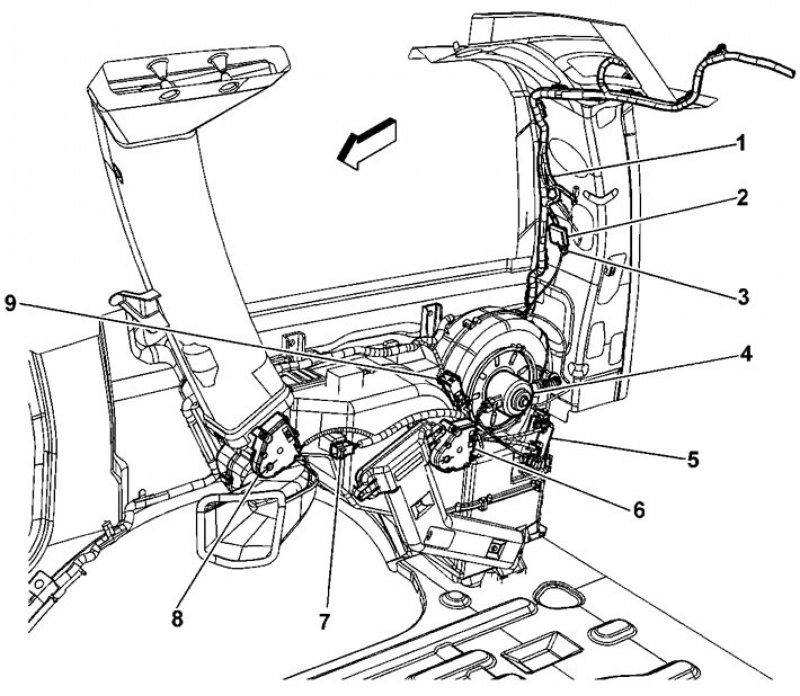

Расположение элементов системы кондиционирования, отопления и вентиляции в задней части салона (модели с механическим управлением 706). 1 - жгут проводов, 2 -SP410B, 3 -G410, 4 - электродвигатель вентилятора дополнительной климатической установки, 5 - резистор электродвигателя вентилятора дополнительной климатической установки, 6 - сервопривод регулировки температуры дополнительной климатической установки, 7 - жгут проводов 0312, 8 - сервопривод переключения режимов вентиляции дополнительной климатической установки, 9 - жгут проводов С397.
Расположение элементов системы кондиционирования, отопления и вентиляции в задней части салона (модели с механическим управлением 906). 1 - сервопривод переключения режимов вентиляции, 2 - жгут проводов С312, 3 - сервопривод регулировки температуры дополнительной климатической установки, 4 - жгут проводов 0397, 5 - резистор электродвигателя вентилятора дополнительной климатической установки, 6 - блок управления высотой расположения кузова, 7 - жгут проводов, 8 - SP410B, 9 - G410 (модели с механическим управлением), 10 - SP410A.
Нижний блок климатической установки (модели с автоматическим управлением). 1 - левый сервопривод регулировки температуры, 2 - электронный блок управления скоростью вращения вентилятора, 3 - электродвигатель вентилятора климатической установки, 4 - разъем нижнего правого датчика температуры.
Расположение элементов системы кондиционирования, отопления и вентиляции в задней части салона (модели с автоматическим управлением 706). 1 - дополнительный верхний датчик температуры, 2 - жгут проводов С397, 3 - жгут проводов, 4-SP410B, 5 - G410, 6 - электродвигатель вентилятора, 7 - электронный блок управления скоростью вращения вентилятора (CJ2), 8 - сервопривод регулировки температуры дополнительной климатической установки, 9 - блок управления дополнительной климатической установкой, 10 - дополнительный нижний датчик температуры, 11 - сервопривод переключения режимов вентиляции дополнительной климатической установки.

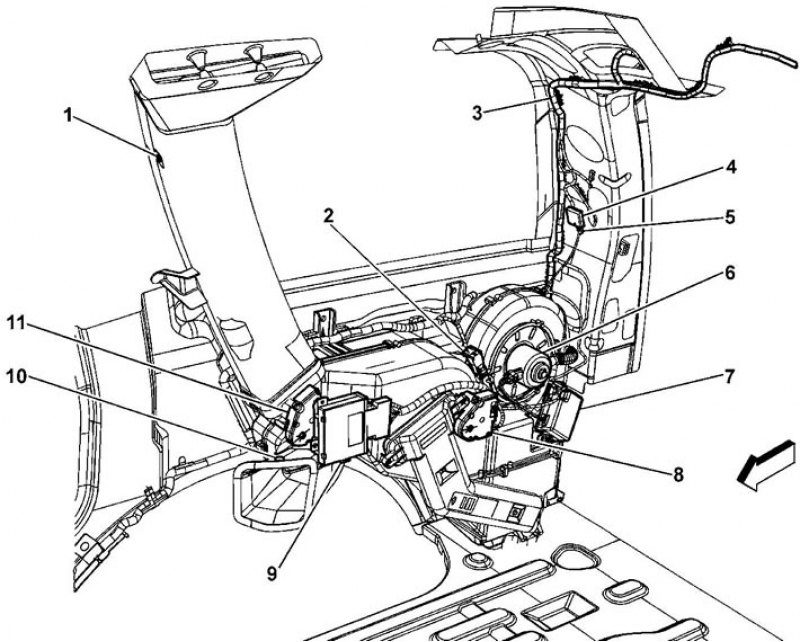

Расположение элементов системы кондиционирования, отопления и вентиляции в задней части салона (модели с автоматическим управлением 906). 1 - жгут проводов С397, 2 - G410, 3 - SP410B, 4 - жгут проводов, 5 - электродвигатель вентилятора, 6 - электронный блок управления скоростью вращения вентилятора, 7 - блок управления высотой расположения кузова, 8 - сервопривод регулировки температуры дополнительной климатической установки, 9 - блок управления дополнительной климатической установкой, 10 - дополнительный нижний датчик температуры, 11 - сервопривод переключения режимов вентиляции дополнительной климатической установки, 12 - дополнительный верхний датчик температуры.
