Снятие
Снимите трубку линии давления гидроусилителя рулевого управления в следующем порядке:

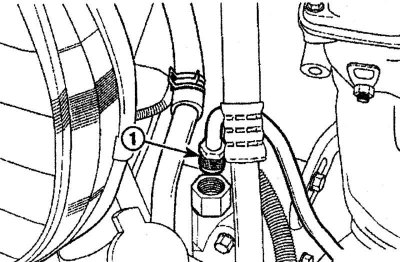

Рис. 6.9. Расположение штуцера (1) трубки давления выходного соединения на насосе гидроусилителя рулевого управления
- отверните штуцер 1 (рис. 6.9) трубки давления от выходного соединения на насосе гидроусилителя рулевого управления;
- поднимите автомобиль и закрепите его на опорах;

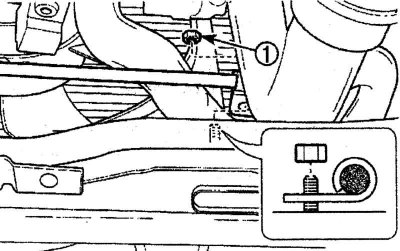

Рис. 6.10. Расположение фиксирующей гайки (1) трубки линии давления
- отверните фиксирующую гайку 1 (рис. 6.10) трубки линии давления;

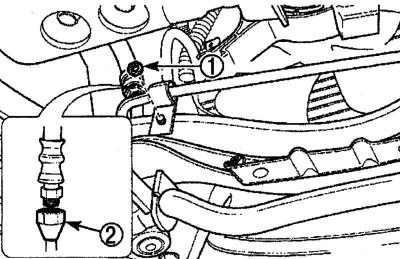

Рис. 6.11. Расположение фиксирующей (1) и соединительной (2) гаек трубки линии давления
- отверните фиксирующую гайку 1 (рис. 6.11) трубки линии давления;
- отверните соединительную гайку 2, которая соединена с трубкой линии давления;

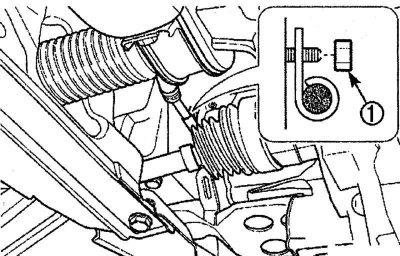

Рис. 6.12. Расположение гайки (1) крепления трубки линии давления
- отверните гайку 1 (рис. 6.12) крепления трубки линии давления;

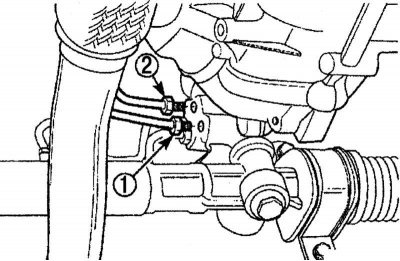

Рис. 6.13. Расположение штуцеров крепления трубок возврата (1) и входной (2) линии давления рулевого механизма
- отверните штуцер 1 (рис. 6.13) трубки линии возврата от рулевого механизма;
- отсоедините штуцер 2 трубки входной линии давления рулевого механизма;
- снимите трубку линии давления насоса гидроусилителя рулевого управления.
Материал заимствован у портала: Autoinstruction
Закройте трубки пробками для предотвращения утечек жидкости и их загрязнения.
Установка
Установите трубки линии подачи и линии давления насоса гидроусилителя рулевого управления.
Подсоедините входную 2 (см. рис. 6.13) трубку линии давления к рулевому механизму и затяните штуцер моментом 21—35 Н·м.
Подсоедините трубку 1 линии возврата к рулевому механизму и затяните штуцер моментом 21—35 Н·м.
Подсоедините трубку линии давления, затянув фиксирующие и соединительные гайки.
Затяните соединительную гайку 2 (см. рис. 6.11), которая соединена с трубкой линии давления моментом 36—50 Н·м.
Затяните фиксирующую гайку 1 трубки линии давления моментом 7—9 Н·м.
Затяните гайки крепления трубки линии давления моментом 7—9 Н·м.
Подсоедините трубку линии давления к выходному соединению на насосе гидроусилителя рулевого управления. Затяните штуцер выходной трубки насоса гидроусилителя рулевого управления моментом 21—35 Н·м.
Наполните бачок жидкостью гидроусилителя рулевого управления.
Примечание. Примечание При доливке жидкости или ее полной замене, всегда используйте жидкость марки DEXTRON—II или DEXTRON—III. Использование другой жидкости может стать причиной повреждения шлангов и сальников и утечек жидкости.
Проверьте на отсутствие утечек. Если имеется утечка, устраните причину утечки и прокачайте систему.
