СДУЭП "Норма" предназначена для:
- дистанционной блокировки / разблокировки замков дверей с одновременным включением / выключением режима охраны автомобиля;
- блокировки замков всех дверей поворотом ключа в замке двери водителя;
- блокировки / разблокировки замков всех дверей кнопкой на двери водителя;
- включения тревожной сигнализации при нарушениях зон охраны автомобиля;
- выключения тревожной сигнализации дистанционно или после включения зажигания своим ключом.
СДУЭП "Норма" состоит из блока управления электропакетом 1, рис. 7-52, и пульта дистанционного управления (ПДУ), рис. 7-49.
Схема соединений СДУЭП «Норма» показана на рис. 7-50. Адреса выводных штекеров блока управления электропакетом «Норма» приведены в таблице 7-16.

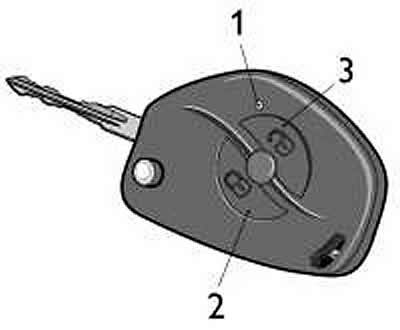

Рис. 7-49. Пульт дистанционного управления: 1 - ПДУ; 2 - кнопка блокировки замков дверей; 3 - кнопка разблокировки замков дверей.

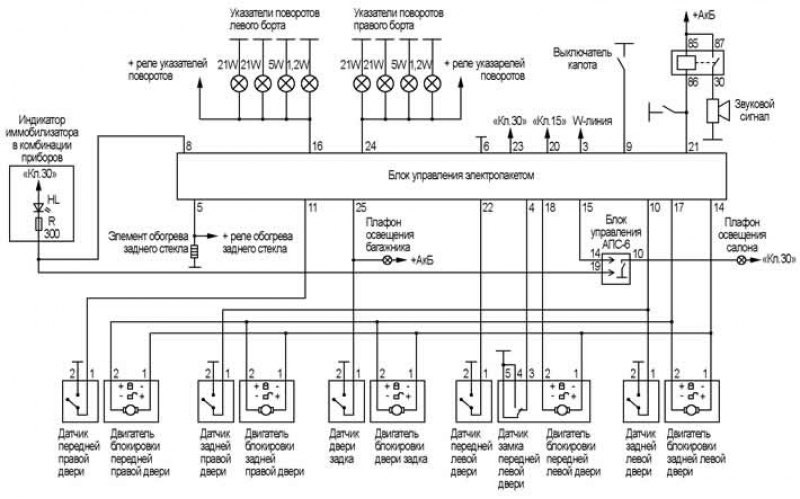

Рис. 7-50. Схема соединений СДУЭП «Норма».

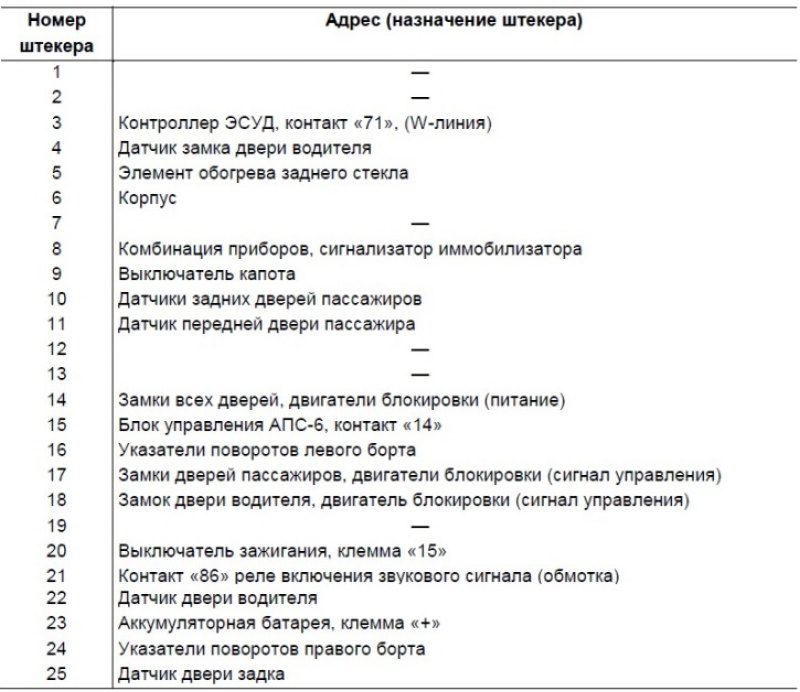

Таблица 7-16. Адреса выводных штекеров блока управления электропакетом
ПДУ совмещает в себе функции:
- ключа зажигания;
- ключа замков дверей;
- рабочего ключа иммобилизатора АПС-6;
- пульта дистанционного управления электропакетом.
Для работы пульта дистанционного управления в составе СДУЭП его необходимо обучить, используя обучающий ключ от иммобилизатора (см. «Обучение иммобилизатора»). После обучения пульт дистанционного управления является также рабочим ключом иммобилизатора и служит для снятия запрета запуска двигателя.
Функции СУЭП «Норма»
Блокировка замков дверей и включение режима охраны с ПДУ
Для блокировки замков дверей и включения режима охраны нажмите кнопку блокировки на ПДУ, рис. 7-49. При этом замки боковых дверей и замок двери задка (крышки багажника) (в вариантном исполнении), заблокируются, одновременно включится режим охраны, что подтверждается одиночным миганием указателей поворотов и медленным миганием сигнализатора иммобилизатора в комбинации приборов.
Если при включении режима охраны будет открыта какая-либо дверь или капот, то указатели поворотов мигнут три раза и будет подан одиночный звуковой сигнал. Для того чтобы включить открытые зоны в зону охраны, закройте их. Аналогичное поведение системы будет в случае срабатывания защиты от перегрева замков дверей, если блокировка / разблокировка замков происходит многократно в течение короткого промежутка времени. В этом случае подождите некоторое время, после чего работоспособность системы полностью восстановится.
Блокировка замков без включения режима охраны с ПДУ
Для блокировки замков дверей с ПДУ без включения режима охраны нажмите дважды кнопку блокировки или удерживайте ее в нажатом состоянии некоторое время. При этом двери заблокируются без включения режима охраны. Такая блокировка сопровождается трехкратным миганием указателей поворотов.
Если режим охраны уже включен, то двойное нажатие на кнопку блокировки или удержание ее в нажатом состоянии приведет к выключению режима охраны, замки дверей при этом останутся заблокированными. Отключение режима охраны сопровождается двукратным миганием указателей поворотов.
Разблокировка замков дверей и выключение режима охраны с ПДУ
Для разблокировки замка водительской двери и выключения режима охраны с ПДУ нажмите кнопку разблокировки. Замок двери водителя разблокируется, а выключение режима охраны сопровождается двукратным миганием указателей поворотов.
Для разблокировки замков пассажирских дверей нажмите кнопку разблокировки на ПДУ еще раз.
Если после разблокировки дверей и выключения режима охраны не будет открыта ни одна из дверей и не будет включено зажигание, то через 25 секунд двери заблокируются вновь и система автоматически перейдет в режим охраны. Автоматический переход системы в режим охраны с блокировкой дверей сопровождается частым миганием сигнализатора иммобилизатора в комбинации приборов.
Внимание! В случае, если режим охраны не выключается с ПДУ из-за падения напряжения батареи в пульте, возможно открыть дверь ключом. При этом сработает сигнализация, которую можно отключить, включив зажигание. Дальнейшая эксплуатация автомобиля будут осуществлены без возможности включения сигнализации.
Центральная блокировка и разблокировка замков дверей из салона
Для блокировки замков всех дверей из салона автомобиля утопите кнопку блокировки в двери водителя.
Для разблокировки замка водительской двери поднимите кнопку блокировки в двери водителя.
Для разблокировки замков всех дверей из салона автомобиля нажмите кнопку разблокировки на ПДУ.
Центральная блокировка имеет защиту замков дверей от перегрева. Если блокировка и разблокировка замков происходит многократно в течение короткого промежутка времени, то система перестает реагировать на нажатия кнопки. Если это произошло, не нажимайте кнопку некоторое время, после чего работоспособность системы полностью восстановится. Для обеспечения безопасности последняя выполняемая команда всегда является командой разблокировки.
Центральная блокировка замков дверей снаружи автомобиля
Для блокировки замков всех дверей снаружи автомобиля поверните ключ в замке водительской двери против часовой стрелки. При повороте ключа по часовой стрелке центральной разблокировки всех дверей не происходит, разблокируется только та дверь, которая в данный момент открывается.
Работа системы в режиме охраны
После включения режима охраны система следит за состоянием следующих зон охраны:
- боковые двери;
- капот;
- дверь задка;
- выключатель зажигания;
- замок водительской двери;
- напряжение аккумуляторной батареи;
- дополнительный датчик (в заводскую комплектацию не входит).
Если в режиме охраны происходит какое-либо из следующих действий:
- отрывание любой боковой двери;
- открывание капота;
- открывание двери задка;
- включение зажигания без использования «своего» ключа;
- разблокировка водительской двери;
- подключение аккумуляторной батареи после ее отключения;
то включается тревожная сигнализация в виде световой сигнализации указателями поворотов и звуковой сигнализации штатным звуковым сигналом автомобиля на время около 30 секунд.
Однократное нажатие любой кнопки на ПДУ, когда система находится в режиме тревоги, приводит к прекращению подачи сигналов тревоги, но система при этом продолжает оставаться в режиме охраны. Выключение режима охраны происходит после нажатия кнопки разблокировки на ПДУ.
Ресинхронизация кодов ПДУ
В случаях нажатия на кнопки пульта вне зоны действия радиоканала, счетчик «плавающего» кода в пульте выходит из синхронизации со счетчиком в блоке управления системой. Если количество нажатий кнопок пульта вне зоны приема сигнала системой превысило 1000, система перестанет реагировать на команды пульта. В этом случае следует повторно провести процедуру обучения иммобилизатора.
Замена неисправного блока управления электропакетом
В случае неисправности блока управления электропакетом после его замены проведите процедуру обучения иммобилизатора «своим» обучающим ключом.
Диагностика СДУЭП «Норма»
В случае возникновения неисправности в системе в память блока управления электропакетом заносится соответствующий код неисправности. Перечень кодов неисправностей СДУЭП приведен в таблице 7-17.
Таблица 7-17. Перечень кодов неисправностей СДУЭП
Для диагностики СДУЭП используется диагностический прибор ДСТ-2М или ДСТ-10(12). Диагностический прибор при выборе системы «Электропакет» позволяет просматривать коды неисправностей в режиме «Неисправности», параметры системы в режиме «Параметры», а также управлять отдельными устройствами (моторедукторы блокировки, реле звукового сигнала) в режиме «Управление ИМ».

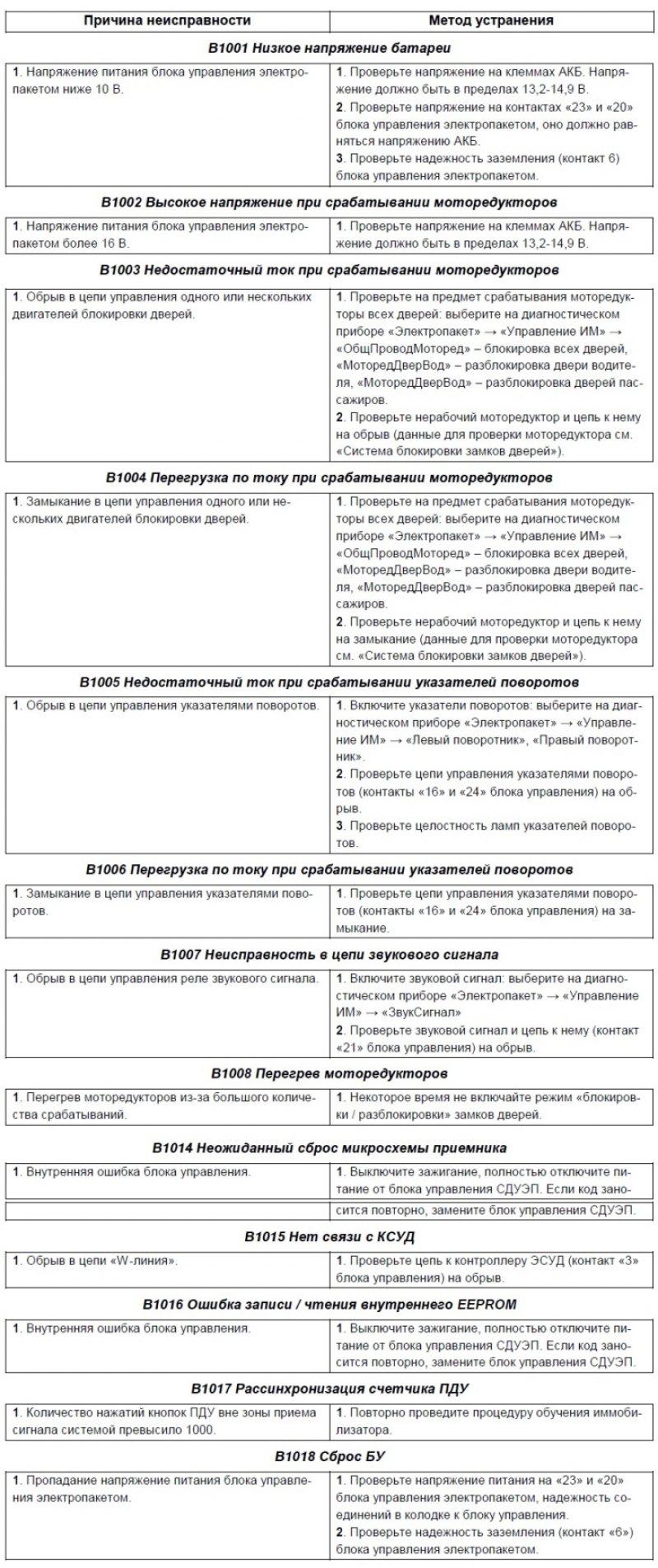

Причины неисправностей и методы их устранения
