Рис. 7-54. Ключ с ПДУ (пультом дистанционного управления) 2123-6105470-10: 1 - индикатор подтверждения излучения и разряда батареи пульта; 2 - кнопка разблокировки замков; 3 - кнопка блокировки замков.
Если напряжение питания ПДУ находится в пределах нормы, то при каждом нажатии на любую кнопку пульта индикатор 1 загорается короткой вспышкой.
Если при нажатии на любую кнопку пульта индикатор загорается двумя короткими вспышками или не загорается вообще, то следует заменить элемент питания на новый.
Для этого с помощью плоской отвертки извлеките из корпуса нижнего 2, рис. 7-55, заглушку 1 и выверните самонарезающий винт 4.
Надавите большим пальцем на место, указанное жирной стрелкой, осторожно разъедините корпусы верхний 3 с нижним 2, учитывая что в задней части корпуса (противоположной стороне головки ключа) располагается еще одна защелка.

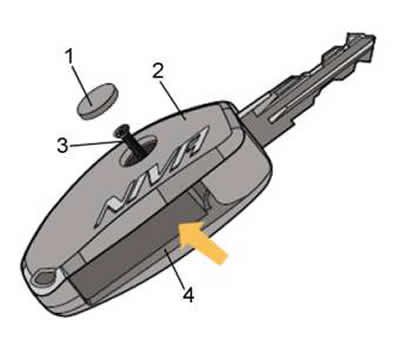

Рис. 7-55. Разборка ключа: 1 - заглушка; 2 - корпус ключа верхний; 3 - винт самонарезающий 2,5х12; 4 - корпус ключа нижний.
Извлеките плату из верхнего корпуса, замените элемент питания на новый, соблюдая полярность подключения. Установите плату в верхний корпус ключа.
Во время разъединения корпусов ключа под воздействием пружины 3, рис. 7-56, кнопки ключа головка ключа 2 и кнопка ключа 1 выпадут со своих штатных мест.
Перед соединением верхнего корпуса ключа с нижним, вставьте кнопку 1 ключа в головку 2, совместив выступы кнопки с пазами головки ключа. В кнопку ключа установите пружину 3 кнопки, совместив прицеп пружины, направленный внутрь с зацепами внутри кнопки.
Далее совместите выступающий наружу прицеп пружины 3 с пазом нижнего корпуса 4 ключа, обозначенным жирной стрелкой.
Взведите пружину 3, повернув головку 2 с кнопкой на один оборот против часовой стрелки.
Придерживая одной рукой корпус ключа нижний с установленной в него головкой и кнопкой ключа с взведенной пружиной, совместите верхний корпус с нижним, зацепив сначала защелку, расположенную в задней части корпуса, потом зафиксировать основную защелку.
Завернуть винт 4, рис. 2, и установите заглушку 1.

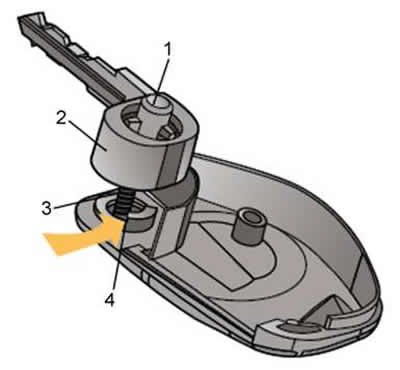

Рис. 7-56. Сборка ключа: 1 - кнопка ключа; 2 - головка ключа; 3 - пружина кнопки ключа; 4 - корпус ключа нижний.
