Снятие и установка, проверка комбинации приборов (Chevrolet Niva 1 «2123»)

Для снятия комбинации приборов выполните следующее:

отсоедините провод от клеммы «минус» аккумуляторной батареи;
снимите щиток панели приборов, как описано в разделе 8 «Кузов»;
отверните винты крепления комбинации приборов к накладке панели приборов и, потянув на себя, извлеките комбинацию приборов из гнезда;
отсоедините от комбинации приборов колодки проводов.

Установку комбинации приборов выполняйте в порядке, обратном снятию.

Диагностика комбинации приборов на автомобиле.

1. Включите зажигание. Нажать кнопку сброса показаний счетчика суточного пробега и, после включения зажигания, отпустите ее. После этого комбинация приборов входит в режим «тест»:

стрелки всех приборов три раза совершают движение на весь диапазон шкалы;
высвечиваются все сегменты жидкокристаллической индикатора (ЖКИ).

2. После этого необходимо очистить память процессора электронной комбинации приборов, нажав кнопку сброса показаний одометра с длительностью не менее 5 секунд.

3. Проведите повторное тестирование. После этого кратковременно нажмите и отпустите кнопку сброса показаний одометра. На ЖКИ появится номер варианта программного обеспечения процессора (Uer 0.8, Uer 1.1 или другой).

4. При повторном нажатии кнопки сброса появится один из следующих кодов:

0 - неисправности отсутствуют;
1 - неисправен микропроцессор;
2 - обрыв цепи датчика указателя уровня топлива;
4 - повышенное напряжение бортсети (больше 16+1,8 В);
8 - пониженное напряжение бортсети (меньше 8-0,6 В).

Если неисправностей несколько, высвечивается соответствующая сумма кодов, например: 6 (2+4), 10 (2+8), 12 (4+8), 14 (2+4+8).

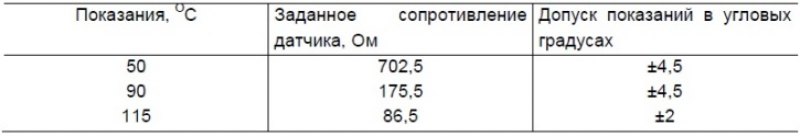

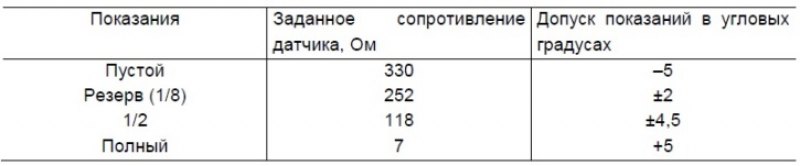

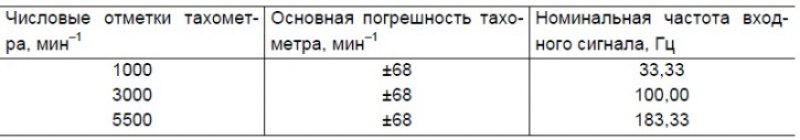

Проверка комбинации приборов. Комбинация приборов проверяется в соответствии с техническими условиями на поставку на стенде с помощью специального оборудования (генератора импульсов, стабилизированного источника питания, магазина сопротивлений и т.д.). Справочные данные для проверки приборов (при напряжении питания 13,5±5 В и температуре 23±3°С) приведены в табл. 7-9, 7-10, 7-11 и 7-12.

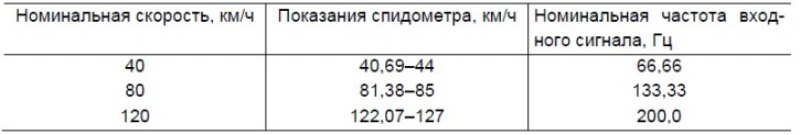

Таблица 7-9. Данные для проверки спидометра
