Показания суточного счетчика пробега автомобиля можно устанавливать на нуль кнопкой, расположенной справа от индикатора. При выключении зажигания показания суточного счетчика не изменяются, но при отсоединении аккумуляторной батареи его показания сбрасываются. Показания счетчика общего пробега сохраняются при отключении аккумуляторной батареи.
Работой приборов управляет электронный модуль, в который поступают сигналы от датчиков. Механизмы указателей температуры и уровня топлива — магнитоэлектрического типа. Стрелки тахометра и спидометра приводятся шаговыми электродвигателями.
Контрольная лампа резерва топлива включается электронным модулем при сопротивлении 252 ± 2 Ом на датчике уровня топлива, что соответствует 1/8 топливного бака или остатку топлива 5,38 л.
Адреса выводных штекеров комбинации приборов даны в табл. 7-7.

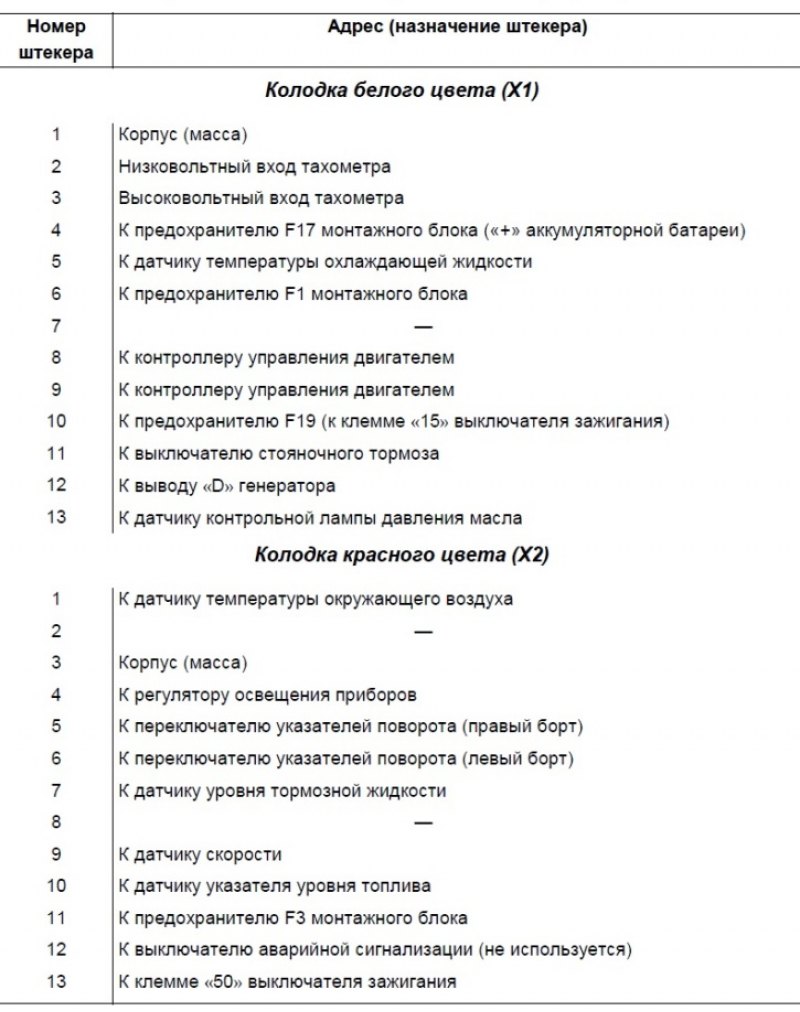

Таблица 7-7. Адреса выводных штекеров комбинации приборов
(Оригинал расположен на ресурсе: AutoInstruction.ru)
На автомобилях комплектаций 55 и 34 устанавливается комбинация приборов 21233801010-10.
Адреса выводных штекеров комбинации приборов 2123-3801010-10 даны в табл. 7-8.

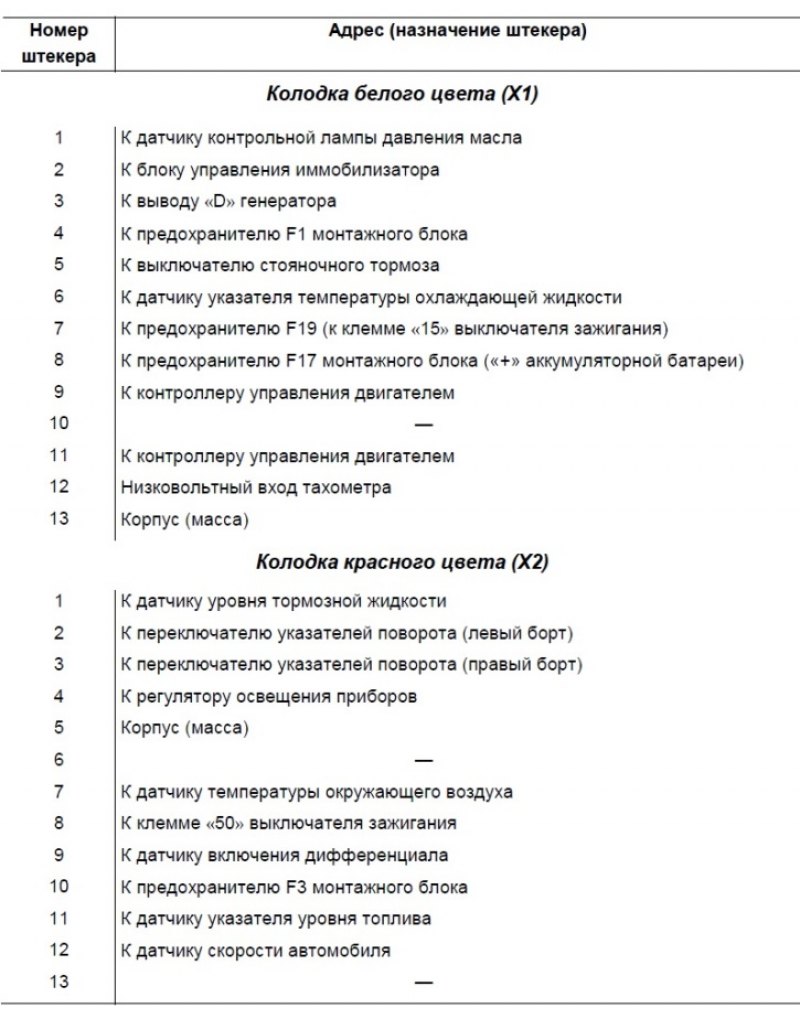

Адреса выводных штекеров комбинации приборов 2123-3801010-10
Электронная комбинация приборов ремонту не подлежит, за исключением замены контрольных ламп и ламп освещения приборов. Составляющие узлы комбинации приборов в запасные части не поставляются.
