Рис. 166. Схема включения контрольных приборов: 1 — датчик указателя температуры охлаждающей жидкости; 2 — указатель уровни топлива с контрольной лампой резерва; 3 — указатель температуры охлаждающей жидкости; 4 — блок предохранителей; 5 — выключатель зажигания; 6 — выключатель контрольной лампы стояночной тормозной системы; 7 — реле-прерыватель контрольной лампы стояночной тормозной системы; 8 — контрольная лампа давления масла; 9 — контрольная лампа уровня тормозной жидкости к стояночной тормозной системы; 10 — датчик уровня тормозной жидкости; 11 — датчик контрольной лампы давления масла; 12 — датчик указателя уровня и резерва топлива.
Рис. 167. Схема соединений комбинации приборов (вид с обратной стороны): 1 — контрольная лампа дальнего света фар; 2 — указатель температуры охлаждающей жидкости; 3 — контрольная лампа габаритного света; 4 — контрольная лампа указателей повороте; 5 — лампа освещения комбинации приборов; 6 — контрольная лампа разряда аккумуляторной батареи; 7 — контрольная лампа давления масла; 8 — указатель уровня и резерва топлива; 9 — контрольная лампа стояночной тормозной системы и уровня тормозной жидкости.

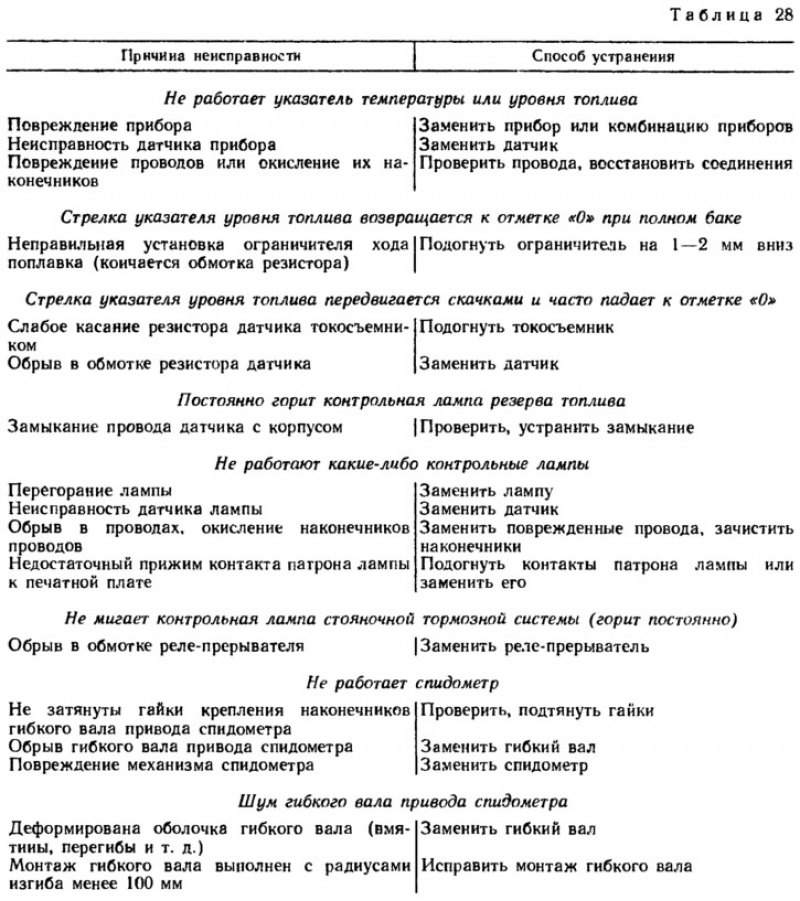

Возможные неисправности приборов, их причины и методы устранения приведены в табл. 28.
