Центральный замок и система дистанционного управления центральным замком [
Honda Fit 1
«GD/GE»
]
Главная
Хонда
Фит
2001-2008, бензин
Электрооборудование
Электрические схемы (с 06.2001)
0

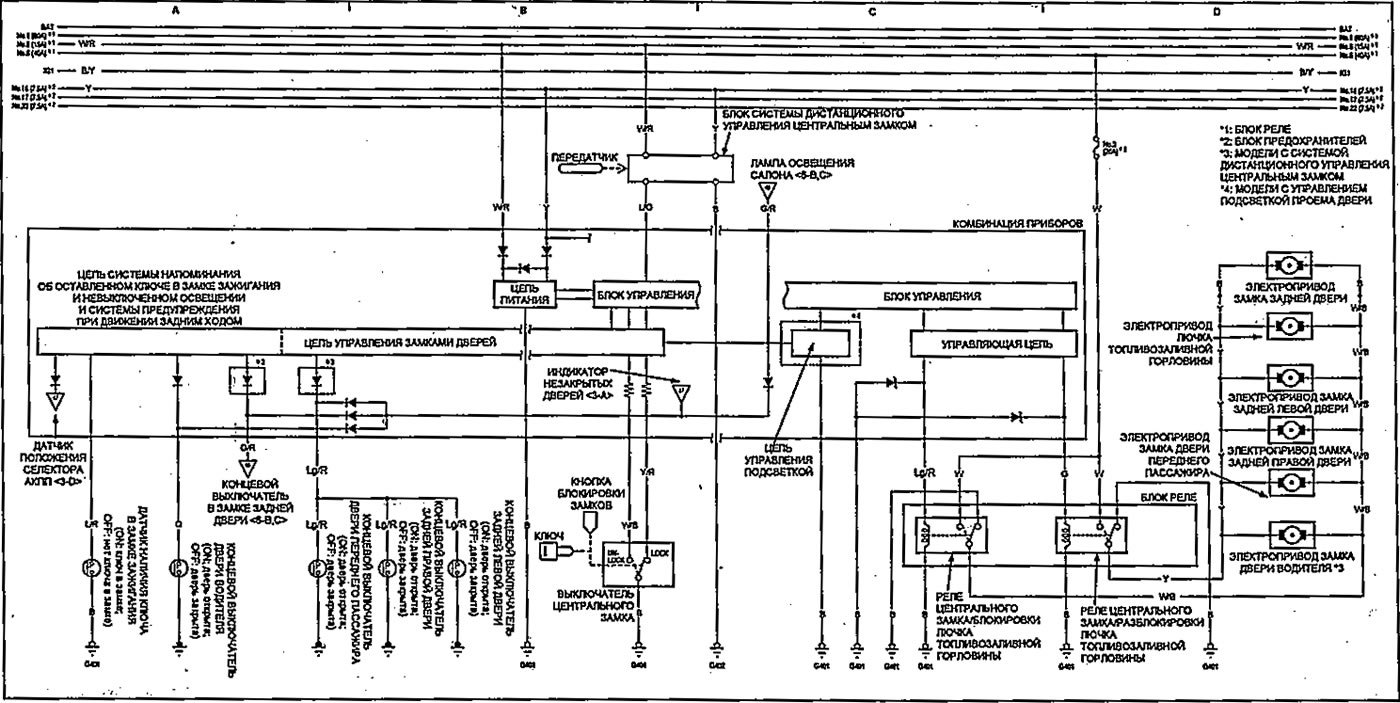

Центральный замок и система дистанционного управления центральным замком
Открыть большую картинку в новой вкладке »
Обозначения, применяемые на схемах электрооборудования находятся
здесь →
