Рулевое управление автомобиля состоит из рулевого колеса, рулевой колонки, рулевого механизма, насоса рабочей жидкости, двух рулевых тяг и двух их наконечников, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.

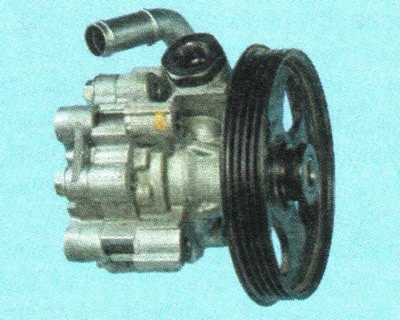

Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, который установлен на кронштейне двигателя и приводится во вращение поликлиновым ремнем от шкива водяного насоса, приводимого в свою очередь также поликлиновым ремнем от шкива коленчатого вала. Из бачка рабочая жидкость под высоким давлением подается насосом к распределительному клапанному механизму 2 (рис. 8.1), установленному на картере рулевого механизма и соединенному с рулевой колонкой. При повороте рулевого колеса клапанный механизм соединяет одну из полостей гидроцилиндра, выполненного в картере 8 рулевого механизма, с магистралью высокого давления, а вторую - с трубопроводом слива жидкости в бачок. Зубчатая рейка, соединенная с поршнем гидроцилиндра, перемещается в корпусе рулевого механизма под воздействием шестерни и разницы давлений в гидроцилиндре. Перемещаясь, рейка через рулевые тяги передает усилие на поворотные кулаки, что приводит к повороту передних колес автомобиля. При отказе усилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.

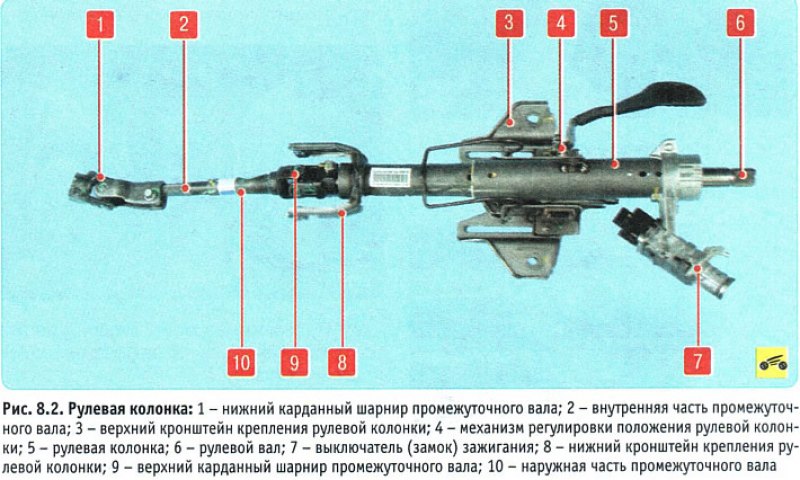

На автомобиль устанавливают травмобезопасную рулевую колонку (рис. 8.2) с механизмом 4 регулировки ее положения по вылету и углу наклона. Промежуточный вал стоит из двух частей 2 и 10 со шлицевым соединением. При деформации кузова, полученной во время фронтального столкновения, части вала телескопически вдвигаются друг в друга, уменьшая возможность травмы водителя от удара о рулевое колесо. Промежуточный вал соединен с рулевым валом и валом-шестерней рулевого механизма карданными шарнирами 9 и 1 соответственно. На рулевой колонке размещены замок зажигания 7 с противоугонным устройством, блокирующим от поворота вал рулевого колеса, а также органы управления светом фар, указателями поворота, звуковым сигналом, омывателем и очистителем ветрового стекла и стекла двери задка, объединенные в блок подрулевых переключателей.

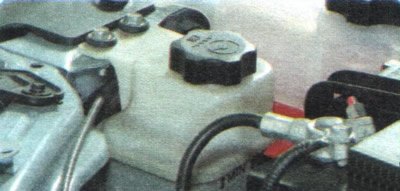

Бачок гидроусилителя установлен в передней части моторного отсека на верхней поперечине рамки радиатора и соединен шлангами с насосом гидроусилителя рулевого управления и с магистралью возврата рабочей жидкости. Для контроля уровня жидкости на полупрозрачную стенку бачка нанесены метки уровня.
[Смотрите полную версию на сайте: Autoinstruction.ru]
Рулевые тяги прикреплены к рейке рулевого механизма и к поворотным кулакам передней подвески шаровыми шарнирами 5 и 13 (см. рис. 8.1). От проворачивания в наконечниках рулевые тяги зафиксированы контргайками. Вращением рулевой тяги в шаровом шарнире относительно наконечника регулируют схождение управляемых колес.
