Проверка ГБЦ

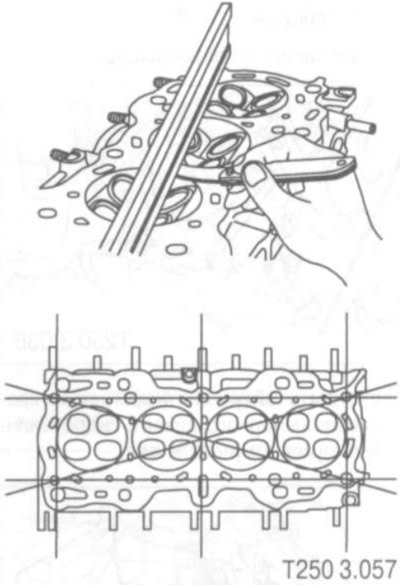

ГБЦ проверяется на наличие деформации при помощи измерительной линейки и щупа в плоскостях, показанных на рисунке. Контрольные параметры:
- максимальная неплоскостность поверхности, контактирующей с прокладкой ГБЦ: не более 0,05 мм;

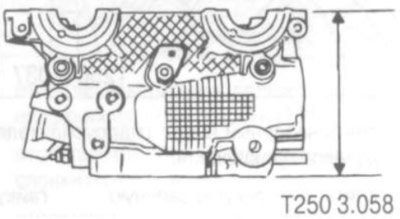

- высота ГБЦ: 138,13-138,18 мм.
Проверка клапанов и направляющих втулок

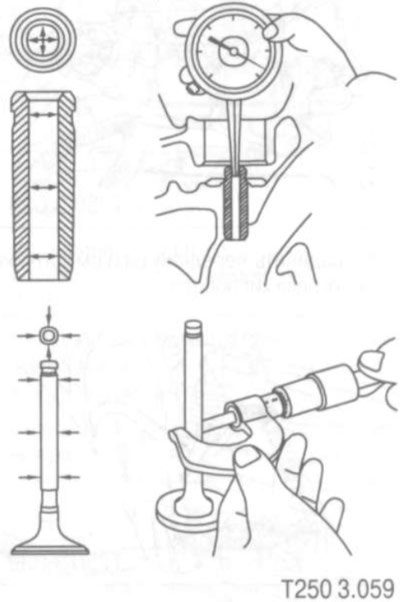

Измерение внутреннего диаметра направляющей втулки и внешнего диаметра клапана производится в трех плоскостях по двум взаимно перпендикулярным диаметрам в каждой плоскости.
Внутренний диаметр направляющей втулки впускных/выпускных клапанов: 6,0-6,02 мм.
Диаметр штока впускного клапана: 5,955-5,97 мм.
Диаметр штока выпускного клапана: 5,935-5,95 мм.
Проверка седел клапанов
Седла клапанов проверяются визуально на наличие следов перегрева, механических повреждений и плотность прилегания поверхности клапана.
Ширина запирающей поверхности седла впускного отверстия: 1,17-1,57 мм.
Ширина запирающей поверхности седла выпускного отверстия: 1,4-1,8 мм.
Проверка клапанных пружин
При проверке производится визуальный осмотр на наличие повреждений и замер длинны пружины.
Длина пружины клапана при нагрузке 580 ±29 Н: 23 мм.
Длина пружины клапана при нагрузке 260 ±16 Н: 33 мм.
Проверка распределительных валов
При проверке распределительных валов проводятся измерения следующих параметров:
- наружный диаметр шейки №1 распределительного вала: 29,935-29,95 мм;
- наружный диаметр шейки №2, 3, 4, 5 распределительного вала: 26,935-26,95 мм:
- наружный диаметр подшипника скольжения №1: 30,0-30,021 мм;
- наружный диаметр подшипника скольжения №2, 3, 4, 5: 27,0-27,021 мм;
- высота подъема кулачка вала: 7,2 мм.
