Снятие
1. Поднимите и хорошо зафиксируйте автомобиль.
2. Снимите задние колеса.
3. Промаркируйте положение колес относительно ступиц колес.
4. Ослабьте трос стояночного тормоза.

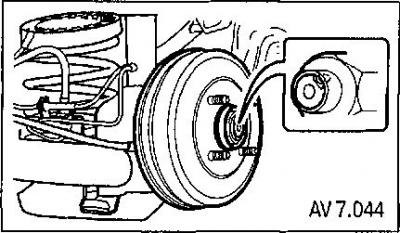

5. Снимите гайку барабана и барабан.

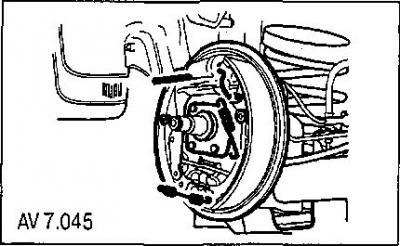

6. Отпустите прижимную пружину ведущей тормозной колодки. (На рисунке показан вариант с АБС.)
7. Отсоедините верхнюю пружину ведущей колодки, чтобы ослабить натяжение на верхней стяжной пружине.

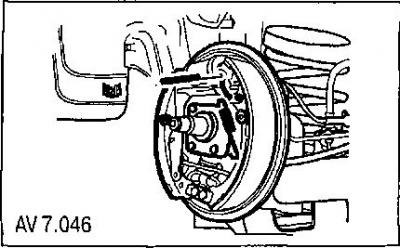

8. Снимите верхнюю стяжную пружину и регулировочное устройство.

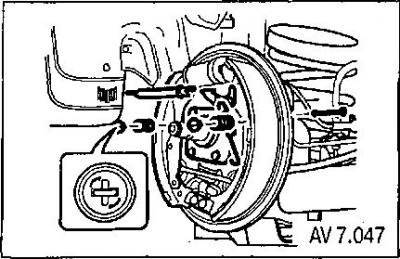

9. Разъедините отжимную тормозную колодку и фрикционные накладки, удерживая стяжную пружину.
10. Отсоедините тормозную колодку и фрикционные накладки на правой стороне.

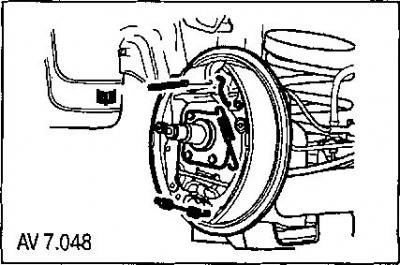

11. Снимите нижнюю стяжную пружину.
Установка
1. Измерьте минимальную толщину тормозной накладки.
[Оригинал найдёте на этом ресурсе AutoInstruction.ru]
2. Очистите и смажьте регулировочное устройство.
Примечание: если прочность и качество каких-либо частей являются сомнительными из-за перегрева, чрезмерного напряжения или износа, необходимо заменить тормозные колодки, пружины или регулировочное устройство.

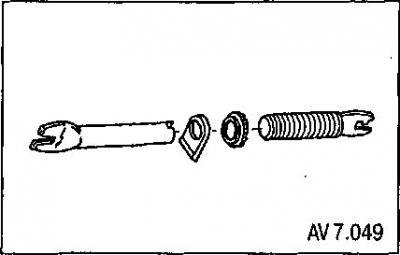

3. Произведите осмотр резьбы регулировочного устройства в отношении равномерного вращения.
4. С помощью прижимной пружины, шайбы и шплинта установите ведущую тормозную колодку с фрикционной накладкой.
5. Проверьте, чтобы трос стояночного тормоза был правильно проложен и присоединен к рычагу колодок.
Примечание: не перетягивайте нижнюю стяжную пружину.

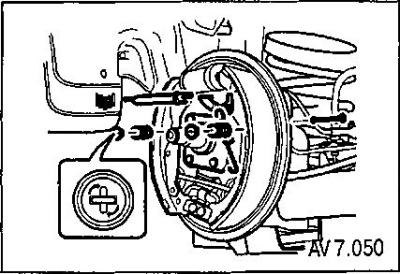

6. Прикрепите нижнюю стяжную пружину к тормозной колодке.
7. Поместите ведущую тормозную колодку с регулировочным устройством напротив опорного щита.

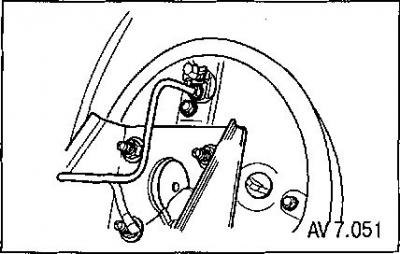

8. Прикрепите нижнюю стяжную пружину к ведущей тормозной колодке.
9. Установите регулировочное устройство.
10. Насколько возможно вкрутите регулировочное устройство внутрь.
11. Поставьте зажим пружины к опорному щиту.

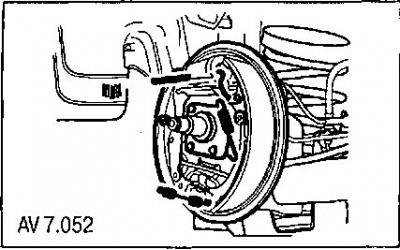

12. С помощью прижимной пружины установите ведущую тормозную колодку.
13. Присоедините верхнюю пружину ведущей колодки, которая дает натяжение верхней стяжной пружине.
Примечание: не перетягивайте верхнюю стяжную пружину.
14. Установите верхнюю стяжную пружину.

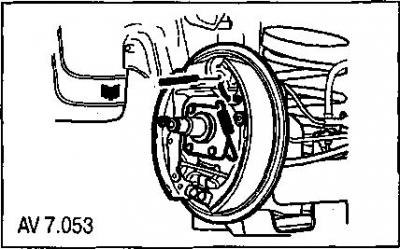

Примечание: гайка не должна сильно затягиваться на конце регулировочного устройства.
15. Перед установкой тормозного барабана удостоверьтесь, что гайка регулировочного устройства закручена до конца.
16. Установите тормозной барабан и затяните его винтом крепления.
Затяжка
Затяните винт крепления тормозного барабана моментом 200 Нм.
17. Установите задние колеса.
18. Отрегулируйте тормоза задних колес.
19. Отрегулируйте стояночный тормоз.
20. Опустите автомобиль.
