Приводные ремни
Для снятия ремня привода компрессора К/В должен быть снят ремень привода генератора. Если предполагается дальнейшее использование снимаемого ремня, отметьте направление его движения.
1. Запомните схему прокладки ремней на шкивах.

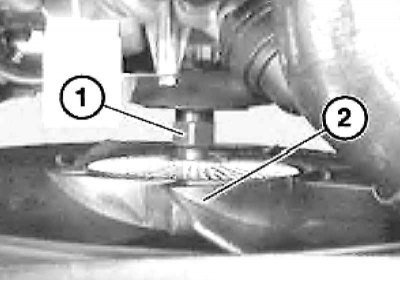

2. Отдайте накидную гайку (1) крыльчатки вентилятора системы охлаждения, стараясь не повредить радиатор.

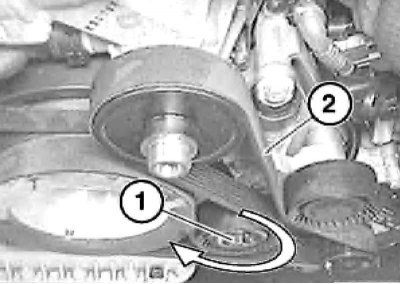

3. Отожмите натяжитель приводного ремня за шестигранник (1) в направлении стрелки и снимите приводной ремень (2).

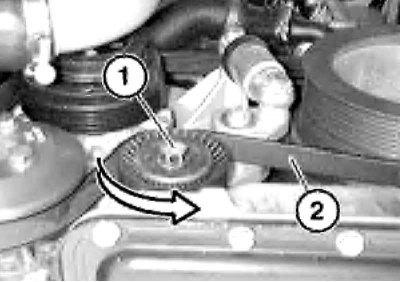

Снятие ремня привода компрессора К/В
4. Проверьте состояние ремня (см. Главу Настройки и текущее обслуживание автомобиля) и при необходимости замените его.
5. Уложите приводной ремень на шкивы и ролики и удостоверьтесь в правильности его положения.
При установке уже использовавшегося ремня соблюдайте прежнее направление его движения.
Натяжители
1. Снимите ремень привода генератора.
2. Снимите кожух вентилятора системы охлаждения (см. Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования).

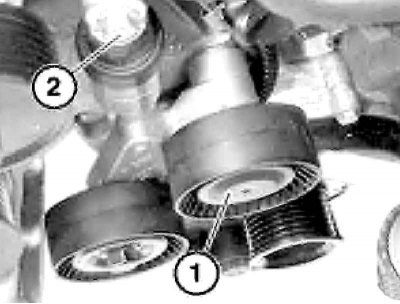

3. Снимите крышку (1) болта и выверните его. Выверните болт (2) на демпфере.

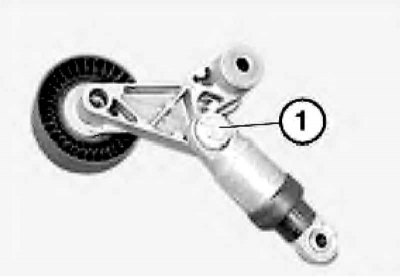

4. Выверните винт и выньте демпфер из держателя.
5. Снимите ремень привода компрессора К/В.

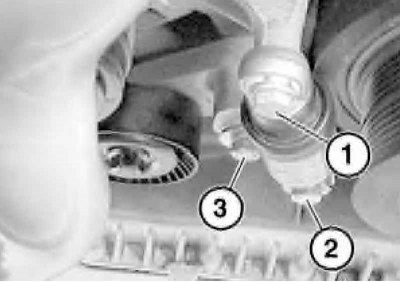

6. Выверните болты (1 и 2) и снимите демпфер. Выверните болт (3) и снимите натяжитель.
