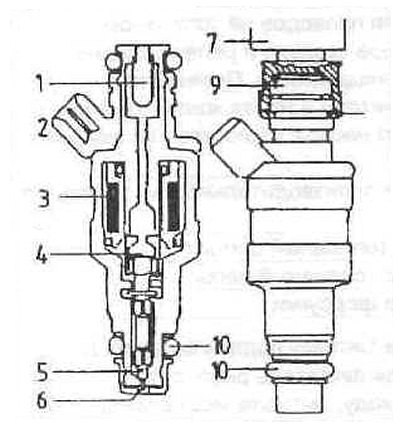

1 - сетка; 2 - электрический контакт; 3 - обмотка электромагнита; 4 - якорь; 5 - игла жиклера; 6 - кончик иглы; 7 - распределительная магистраль; 8 - предохранительная скоба; 9 - верх нее уплотнительное кольцо; 10 - нижнее уплотнительное кольцо.
Снятие
Снимите крышку маслоналивной горловины. Подденьте маленькие крышки отверткой и открутите болты, находящиеся подними. Снимите два пластмассовых кожуха.

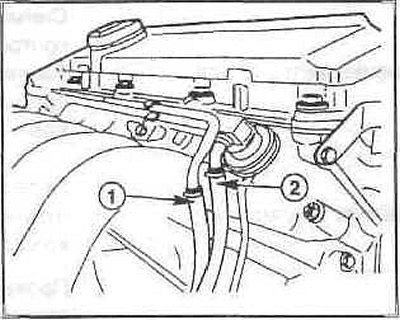

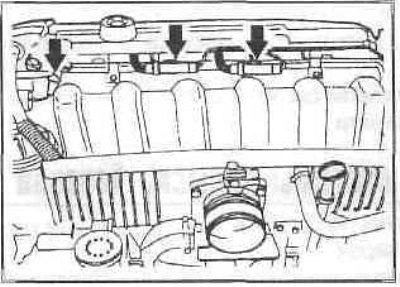

Отсоедините штекеры лямбда-зондов. Снимите штекер электромагнитного клапана системы VANOS.
Внимание: У некоторых моделей подающий трубопровод вкручен непосредственно в распределительный трубопровод. В этом случае при установке нужно всегда заменять уплотнительное кольцо и смазывать его техническим вазелином.

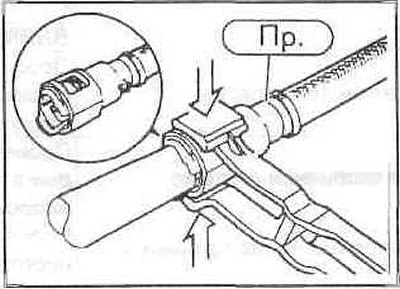

В другой конструкции крепление топливного шланга осуществляется с помощью фиксирующих скоб, и в этом случае для освобождения скоб необходимо специальное приспособление или подобные зажимы. Перед установкой проверьте уплотнительное кольцо и, при необходимости, замените его.

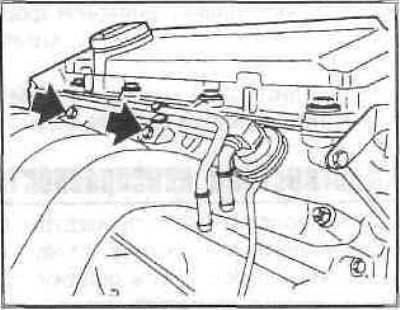

Открутите болты крепления (стрелки) для топливного распределителя.
Снимите вакуумный шланг (1) с регулятора давления топлива (2 — соединение для топлива; 3 — место крепления).

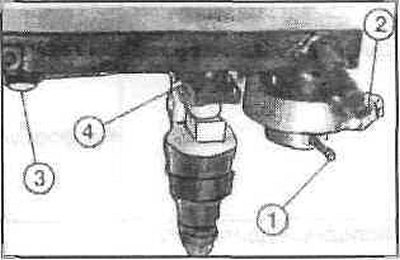

Вытащите топливный распределительный трубопровод вместе с форсунками вверх из головки блока цилиндров. Форсунки просто вставлены, и их можно вытащить.
Вытащите фиксаторы (4) вбок и снимите форсунки.
Установка
Вставьте форсунки в топливный распределительный трубопровод и закрепите их скобами.
Смажьте уплотнительные кольца техническим вазелином или трансмиссионным маслом SAE90.
Равномерно вдавите форсунки с топливным распределителем в головку блока цилиндров.
Внимание: При установке форсунок обратите внимание, чтобы уплотнительные кольца не были повреждены. Поврежденные уплотнительные кольца замените, обратив при этом внимание на положение другого уплотнительного кольца. Смазывайте уплотнительные кольца перед установкой только техническим вазелином или трансмиссионным маслом.
Закрепите двумя болтами распределительный трубопровод на головке блока цилиндров.
Наденьте шланги (топливопроводы) подачи и возврата топлива на распределительный трубопровод и закрепите их новыми хомутами или уплотнительными кольцами.
Соедините штекеры лямбда-зондов и электромагнитного клапана системы VANOS.
Наденьте планку штекеров форсунок.
Установите два кожуха двигателя, поставьте крышку маслоналивной горловины.
Считайте коды неисправностей из памяти системы DME. После устранения неисправностей сотрите коды из памяти.
