Проверка датчика температуры
Снимите штекер с нужного датчика. Расположение датчиков показано далее.

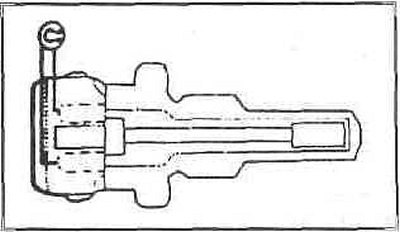

Подсоедините омметр к контактам датчика.
Измерьте сопротивление и сравните его с техническими данными. В зависимости от температуры могут быть получены промежуточные значения:
- -10°: 8,2-10,5 Ом;
- +20°С: 3,3-2,7 Ом;
- +80°: 0,3-0,36 Ом.
Если сопротивление отличается от требуемого, то нужно снять датчик.
Подвесьте датчик за шестигранник на проволоке в емкости с водой, чтобы он не касался стенок емкости. Охладите воду, бросив в нее кусочки льда, а затем прогрейте воду в емкости на плитке. Выньте датчик при нужной температуре и измерьте сопротивление между контактами. Если оно отличается от требуемого, замените датчик.
Если датчик температуры в порядке, подсоедините вольтметр между штекером датчика температуры и массой.
Включите зажигания. Требуемое значение напряжения — около 5 В. Если напряжения нет, проверьте целостность провода.
Если напряжение есть, проверьте провод массы на целостность.
Если провода датчика в порядке, то нужно искать неисправность в другом месте, например, в блоке управления.
Снятие датчика температуры
Чтобы при снятии датчика не вытекала охлаждающая жидкость, лучше ее заранее частично слить.
Снимите крышку (кожух) двигателя с впускного коллектора и отсоедините соединение для вентиляции картера от клапанной крышки.

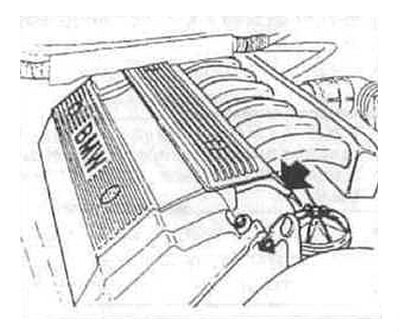

Датчик температуры охлаждающей жидкости находится под впускным коллектором впереди на блоке цилиндров.
Снимите штекер и выкрутите датчик. Датчик содержит устройства для DME и для указателя температуры.
Установка
Вкрутите датчик с новым уплотнительным кольцом и затяните его моментом 20 Нм.
Наденьте штекер и закрепите его, защелкнув проволоку.
Наденьте шланг для вентиляции картера на головку блока цилиндров, установите крышку двигателя.
Залейте охлаждающую жидкость и удалите воздух из системы охлаждения.
Совершите контрольную поездку и проверьте плотность соединения датчика, при необходимости немного подтяните его.
Опросите память блока DME. После устранения неисправностей сотрите коды неисправностей.
Снятие датчика температуры поступающего воздуха
Открутите болты и снимите корпус дроссельной заслонки.
Внимание: Трос «газа» и шланги охлаждающей жидкости для подогрева дроссельной заслонки остаются подсоединенными.

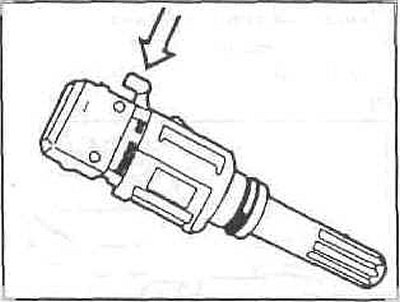

Нажмите фиксатор на датчике температуры, чтобы вытащить его из впускного коллектора. Снимите штекер.
Посмотрите оригинал на портале AutoInstruction
Установка
Вставьте датчик температуры.
Наденьте штекер — проволочный фиксатор должен защелкнуться.
Установите корпус дроссельной заслонки.
Наденьте шланг подачи воздуха и закрепите его хомутом.
Опросите память блока DME. После устранения неисправностей сотрите их коды из памяти.
