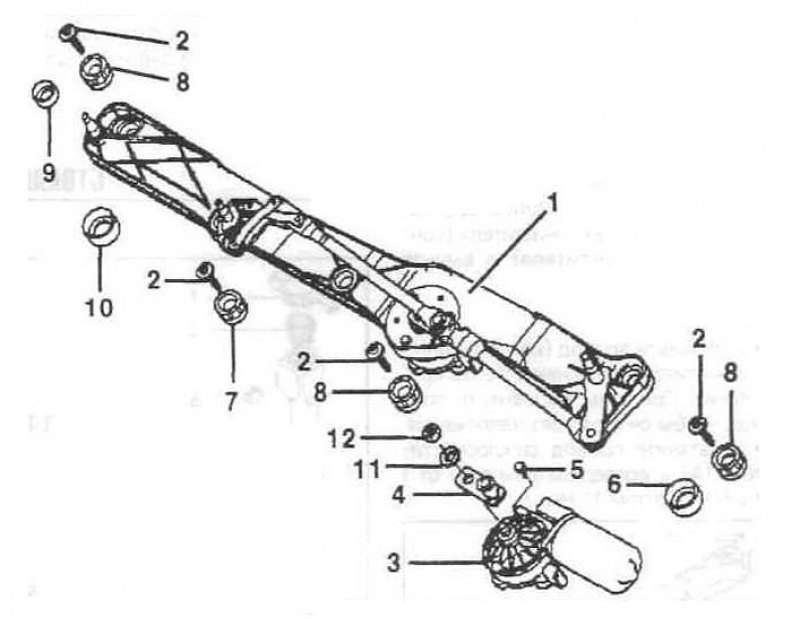

Двигатель и штанги привода стеклоочистителя: 1 - консоль стеклоочистителя; 2 - болт; 3 - двигатель стеклоочистителя; 4 - кривошип двигателя; 5 - болт; 6 - опорная втулка круглого отверстия; 9 - верхняя часть демпфирующего кольца; 10 - нижняя часть демпфирующего кольца; 11 - пружинная шайба; 12 - гайка.
Снятие
Пометьте положение рычагов стеклоочистителя на переднем стекле, для чего наклейте куски клейкой ленты на стекло рядом с рычагами.

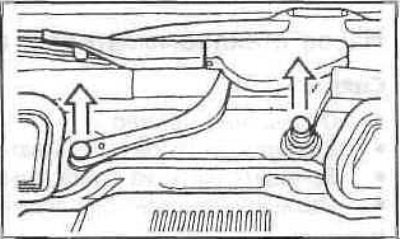

Стяните или подденьте маленькой отверткой крышки с гаек крепления.

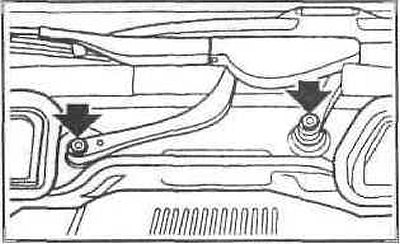

Открутите гайки.
Стяните обе тяги рычага стеклоочистителя.
Внимание: Не изгибайте при этом рычаги. Для облегчения снятия рычагов лучше воспользоваться подходящим съемником.
Отцепите крышку левого рычага вверх.
Открутите гайку на опоре рычага и стяните рычаг стеклоочистителя вверх.
Снимите регулировочную шайбу с опоры. Эта шайба сидит очень прочно, поэтому для ее снятия необходим подходящий съемник.
Стяните резиновое уплотнение с перегородки моторного отсека вверх. Отсоедините хомуты на каналах для воздуха слева и справа.
Поверните воздушные каналы к средней линии автомобиля, освободив их таким образом из креплений, и выньте их.
Снимите фильтрующие элементы воздушных фильтров для салона слева и справа.
Вытащите вбок проволочную скобу. Отцепите корпус фильтра сзади и снимите его.
Снимите крышку обтекателя. Для этого освободите восемь раздвижных заклепок (зажимов): выкрутите раздвижные штифты отверткой и подденьте зажимы.
Открутите винты и снимите крышку, штанг стеклоочистителя.
(Статья перепечатана отсюда: AutoInstruction.ru)
Снимите крышку для проводов, предварительно повернув на 90° все фиксаторы.
Освободите штекер и снимите его. Для этого сдвиньте задвижку крепления вниз, чтобы штекер ото шел от контактов.
Открутите пять болтов крепления привода стеклоочистителя (консоли стеклоочистителя) и выньте привод.
Установка
Вставьте привод (консоль) стеклоочистителя и наживите болты крепления. При этом выровняйте привод, чтобы он стоял без напряжения.

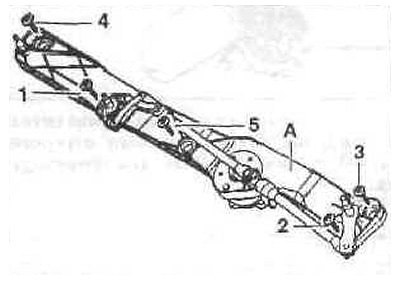

Затяните привод стеклоочистителя (А) в последовательности от 1 до 5 моментом 10 Нм.
Установите штекер, вставьте сбоку задвижку и прижмите штекер к контактам.
Установите крышку проводов и закрепите ее, повернув четыре фиксатора.
Дальнейшая установка осуществляется в последовательности, обратной снятию.
