Совет. Для уменьшения риска повредить окраску кузова автомобиля предпочтительнее снять бампер (см. "Передний бампер - снятие и установка").
Замечание. Работа показана на левой блок-фаре. Снятие правой блок-фары выполняется аналогично, но для этого не требуется снимать аккумуляторную батарею. Достаточно выключить наружное освещение.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем аккумуляторную батарею (см. "Аккумуляторная батарея - снятие и установка").
3. Снимаем решетку радиатора (см. "Решетка радиатора - снятие и установка").

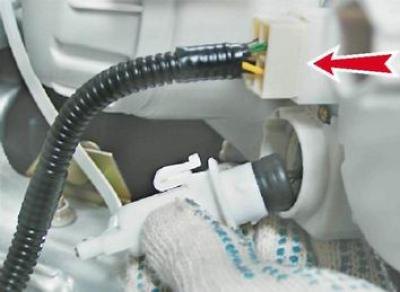

4. Слегка повернув против часовой стрелки рабочий цилиндр гидрокорректора, извлекаем его из корпуса фары. Отсоединяем колодку жгута проводов от фары.

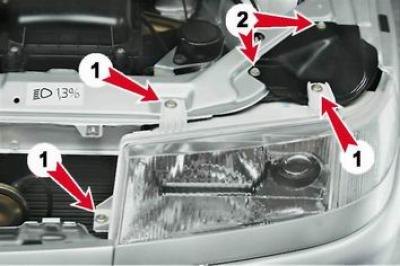

5. Торцовым ключом на 8 мм отворачиваем три болта крепления фары (1). Торцовым ключом на 10 мм отворачиваем два болта крепления щитка к верхней поперечине передней панели (2).

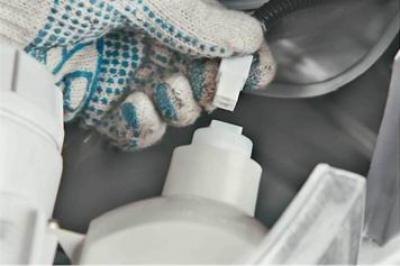

6. Отсоединяем колодку жгута проводов переднего указателя поворота.
7. Накидным ключом на 10 мм под бампером, снизу автомобиля, отворачиваем гайку крепления нижнего кронштейна фары (на фото вид снизу).
Предупреждение! Выполнение следующей операции требует сноровки и аккуратности, так как легко повредить элементы кузова или поцарапать краску. Если возникнут затруднения, то следует снять передний бампер и продолжить работу уже без него.

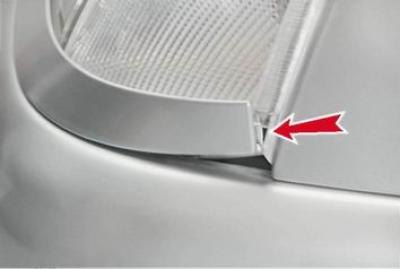

8. Отжав незакрепленную фару вверх, аккуратно, стараясь не повредить краску на крыле и бампере, выводим наружный конец накладки фары из зацепления с кромкой переднего крыла.
9. Слегка наклоняя верхнюю кромку накладки вперед, выводим ее нижнюю часть из зацепления с бампером и одновременно вытягиваем накладку из-под блок-фары и смещаем в сторону переднего крыла.
10. Снимаем блок-фару с автомобиля.
Установка
Устанавливаем блок-фару в обратной последовательности, после чего регулируем направление пучка ее света (см. "Блок-фара - регулировка света").
