Примечание. Замена кольца приемной трубы глушителя показана на автомобиле ВАЗ 2110 с двигателем 21124 (1,6i), где уплотнительное кольцо установлено между фланцами приемной трубы и дополнительного глушителя. На двигателе ВАЗ 2112 (1,5i) металлографитовое кольцо установлено между фланцами приемной трубы и каталитическим нейтрализатором, но работа по замене выполняется аналогично.
Рекомендация. Если нарушена герметичность шарнирного соединения и заменой пружин стяжных болтов восстановить ее не удается - необходимо заменить металлографитовое кольцо приемной трубы.
Для выполнения ремонтных работ необходима смотровая яма или эстакада.
Снятие

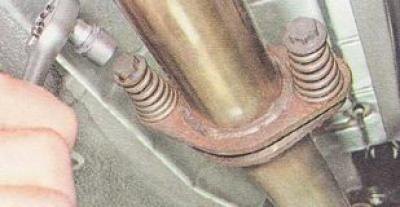

1. Ключом на 13 мм отворачиваем два стяжных болта шарнирного соединения приемной трубы глушителя...

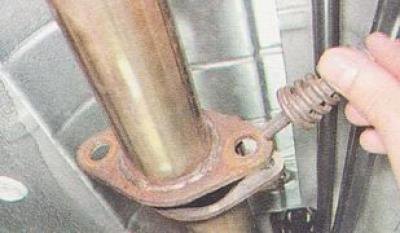

...и снимаем болты вместе с пружинами.

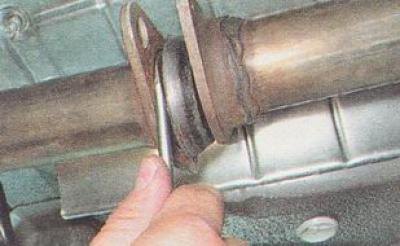

2. Немного разводим фланцы в стороны. Шлицевой отверткой снимаем с посадочного места металлографитовое уплотнительное кольцо приемной трубы.
Оригинал можно просмотреть на сайте: AutoInstruction.ru
Установка
Устанавливаем на автомобиль новое уплотнительное кольца приемной трубы глушителя и все снятые детали в последовательности обратной снятию.
Рекомендация. Пружины болтов желательно заменить новыми.
