Примечание. Снятие заднего наружного фонаря показано на автомобиле ВАЗ 2112 с кузовом хэтчбек. На автомобилях ВАЗ 2110 с кузовом седан и ВАЗ 2111 с кузовом универсал основные работы выполняются аналогично.
Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ.
2. Выключаем на автомобиле наружное освещение.
Примечание. При снятии заднего левого фонаря снимаем плафон освещения багажного отделения.

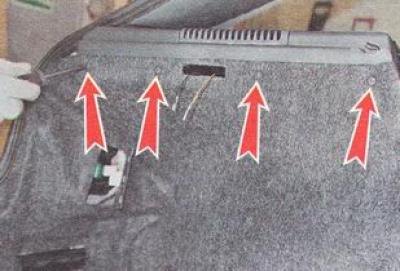

3. Отворачиваем шесть саморезов крепления верхнего края обшивки боковины багажника (один саморез ввернут в пластмассовую облицовку задней панели), и отодвигаем верхнюю часть обшивки багажного отделения.
Примечание. На автомобиле ВАЗ 2110 с кузовом седан обшивка прикреплена к крылу четырьмя саморезами.
4. Отсоединяем разъем жгута проводов от выводов заднего фонаря.

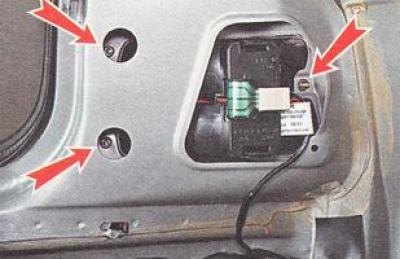

5. Придерживая задний фонарь снаружи, торцовым ключом на 8 мм отворачиваем три гайки его крепления.
6. Снимаем с автомобиля задний фонарь.
Оригинал можно просмотреть на сайте: AutoInstruction.ru
Установка
Устанавливаем на автомобиль задний наружный фонарь в обратной последовательности.
