Включение фар головного света производится выключателем, установленным на облицовке щитка приборов. Лампы дальнего и ближнего света фар горят только при включенном зажигании. При выключенном зажигания в фарах могут гореть только лампы габаритного света. Переключение фар с дальнего на ближний свет производится рычагом левого подрулевого переключателя.
Для регулировки направления пучка ближнего света на задней стенке каждой блок-фары имеются два винта с пластмассовыми рукоятками. Винты позволяют изменять направление светового пучка в горизонтальной и вертикальной плоскостях. Фары укомплектованы гидравлическим корректором направления светового потока, позволяющим изменять вертикальное направление светового луча из салона в соответствии с загрузкой автомобиля.
Часть автомобилей комплектуется противотуманными фарами, которые крепятся в нишах переднего бампера. Выключатель противотуманных фар установлен в облицовке щитка приборов с левой стороны. При включении противотуманных фар загорается контрольная лампа, расположенная рядом с выключателем. В фарах могут быть установлены лампы типа АКГ 12-55-2 (HI) или АКГ 12-55-1 (НЗ). Реле включения противотуманных фар установлено в монтажном блоке.
На автомобиле, не оборудованном противотуманными фарами, которые их установки закрыты пластмассовыми заглушками.
На наружных сторонах блок-фар закреплены передние указатели поворота. В них установлены лампы типа А12-21-4 (PY21W) с колбами оранжевого света. Сигналы поворота дублируются боковыми указателями поворота (повторителями), установленными на передних крыльях. В боковых указателях поворота установлены бесцокольные лампы. При этом если рассеиватель фонаря - оранжевого цвета, то применяются лампы типа А12-5-2 (W5W), а если рассеиватель бесцветный, то - с колбой оранжевого цвета типа А12-5-3 (WY5W). Указатели поворота включаются левым подрулевым переключателем.
На автомобилях ВАЗ 2110 с кузовом седан и ВАЗ 2112 с кузовом хэтчбек установлены комбинированные задние фонари, которые состоят из двух частей. Одна часть - наружный фонарь, установлен в нишу заднего крыла и состоит из двух секций: верхней - секции указателя поворота с лампой А12-21-3 (P21W) и нижней - секции габаритного и противотуманного света. В нижней секции установлены две лампы: А12-21-3 (P21W) и А12-4-1 (T4W). Другая часть - внутренний фонарь, установлен на крышке (или двери) багажного отделения и также состоит из двух секций: секции света заднего хода с бесцветным рассеивателем и секции сигнала торможения с рассеивателем красного цвета. В обеих секциях установлены однотипные лампы - А12-21-3 (P21W).
На автомобиле ВАЗ 2111 с кузовом универсал внутренний фонарь также состоит из двух секций с лампами А12-21-3 (P21W), но вместо секции сигнала торможения выполнена секция противотуманного света. Наружный фонарь имеет три секции: верхнюю - габаритного света с лампой А12-10 (R10W); среднюю - сигнала торможения; нижнюю - указателя поворота. В двух нижних секциях установлены однотипные лампы А12-21-3 (P21W).
На потолке салона установлен плафон освещения. Он включается автоматически при открывании любой из боковых дверей концевыми выключателями, установленными в проемах дверей, или принудительно при нажатии на рассеиватель плафона. В плафоне освещения салона установлена лампа типа АС12-5-1 (C5W). Такие же лампы применяются в фонарях освещения номерного знака, плафонах освещения вещевого ящика и багажного отделения. Номерной знак освещают два фонаря. Лампы фонарей освещения номерного знака, плафона освещения багажного отделения загораются при включении габаритного света. Лампу освещения багажного отделения можно принудительно погасить, для чего на самом плафоне имеется выключатель. Лампы освещения вещевого ящика загорается при включенном зажигании и открытой крышке вещевого ящика.

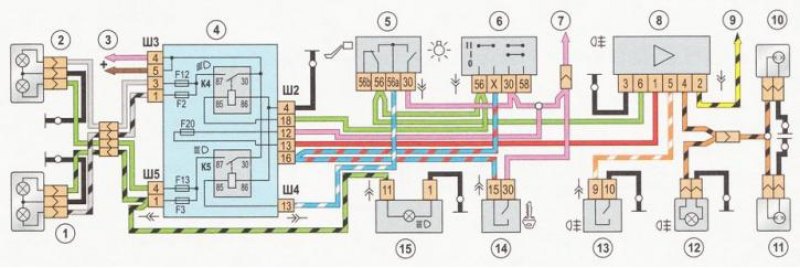

Схема включения фар головного света: 1 - левая блок-фара; 2 - правая блок-фара; 3, 7 - к источникам питания; 4 - монтажный блок предохранителей и реле; 5 - переключатель света фар; 6 - переключатель наружного освещения; 8 - реле включения противотуманных фар; 9 - к монтажному блоку (колодка Ш1, вывод 6); 10, 11 - лампы задних противотуманных фонарей; 12 - контрольная лампа противотуманных фонарей; 13 - выключатель противотуманных фонарей; 14 - выключатель зажигания; 15 - контрольная лампа дальнего света; К4 - реле включения ближнего света фар; К5 - реле включения дальнего света фар
Схема включения противотуманных фар: 1 - Противотуманные фары; 2 - контрольная лампа включения противотуманных фар; 3 - реле включения противотуманных фар; 4, 7 - к источникам питания; 5 - монтажный блок предохранителей и реле; 6 - переключатель наружного освещения; 8 - к выключателю освещения; 9 - выключатель противотуманных фар

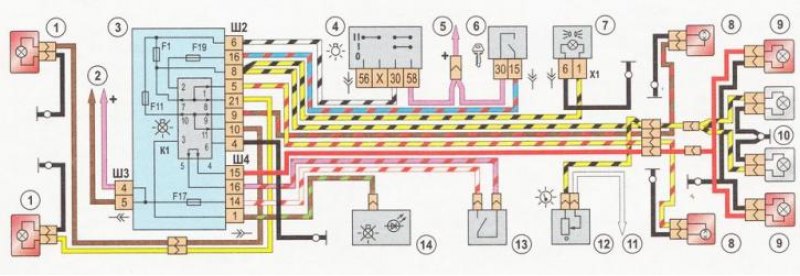

Схема включения наружного освещения: 1 - лампы габаритного света в блок-фарах; 2, 6 - к источникам питания; 3 - монтажный блок предохранителей и реле; 4 - переключатель наружного освещения; 5 - выключатель зажигания; 7 - контрольная лампа наружного освещения; 8 - лампы габаритного света задних фонарей; 7 - лампы сигнала торможения; 9 - фонари освещения номерного знака; 10 - выключатель освещения приборов; 11 - к лампам освещения приборов; 13 - выключатель фонарей сигнала торможения; 14 - блок индикации бортовой системы контроля; К1 - реле контроля исправности ламп
Посмотрите оригинал на портале www.AutoInstruction.ru

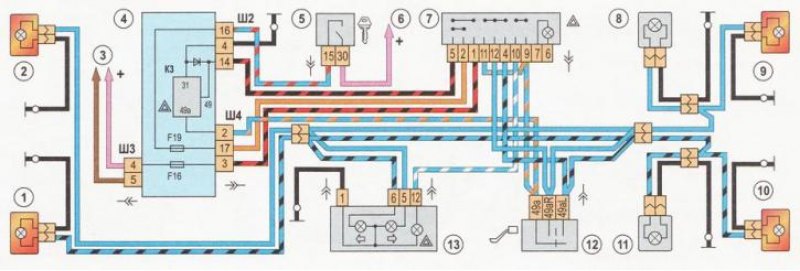

Схема включения указателей поворотов и аварийной сигнализации: 1, 2 - лампы указателя поворотов в блок фарах; 3, 6 - к источникам питания; 4 - монтажный блок предохранителей и реле; 5 - выключатель зажигания; 7 - выключатель аварийной сигнализации; 8 - левый боковой указатель поворота; 9, 10 - лампы указателей поворотов задних фонарей; 12 - левый подрулевой переключатель; 13 - контрольные лампы указателей поворотов; КЗ - реле-прерыватель сигналов поворотов и аварийной сигнализации

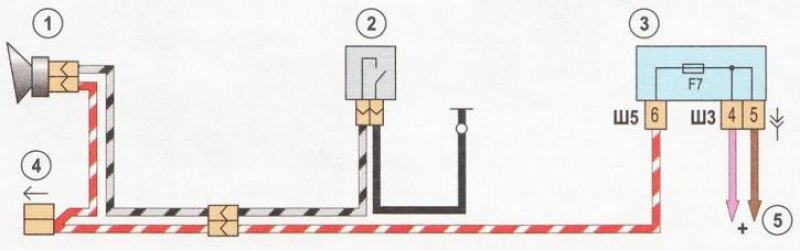

Схема включения звукового сигнала: 1 - звуковой сигнал; 2 - выключатель звукового сигнала; 3 - монтажный блок предохранителей и реле; 4 - колодка проводов вентилятора системы охлаждения; 5 - к источникам питания
