Схема электропривода дистанционного открытия замка багажника (Lada 110 «ВАЗ-2110»)

За последние несколько лет центральный замок открывания багажника стал обязательным элементом на всех выпускаемых автомобилях, вне зависимости от комплектации. При поиске и устранении неисправностей дополнительного электрооборудования следует пользоваться показанными схемами.

Открыть большую картинку в новой вкладке »

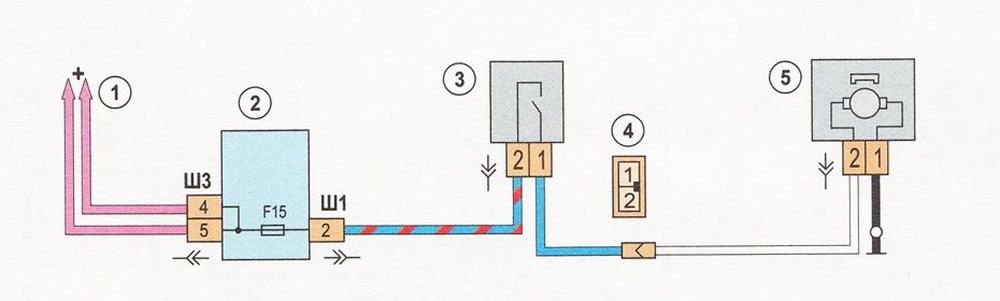

Схема включения электропривода механизма дистанционного открытия замка багажника: 1 - к источникам питания; 2 - монтажный блок; 3 - выключатель замка багажника; 4 - нумерация выводов в колодке разъемов мотор-редуктора; 5 - мотор-редуктор замка багажника

Статья проверена экспертом: Анатолий Стопариков
