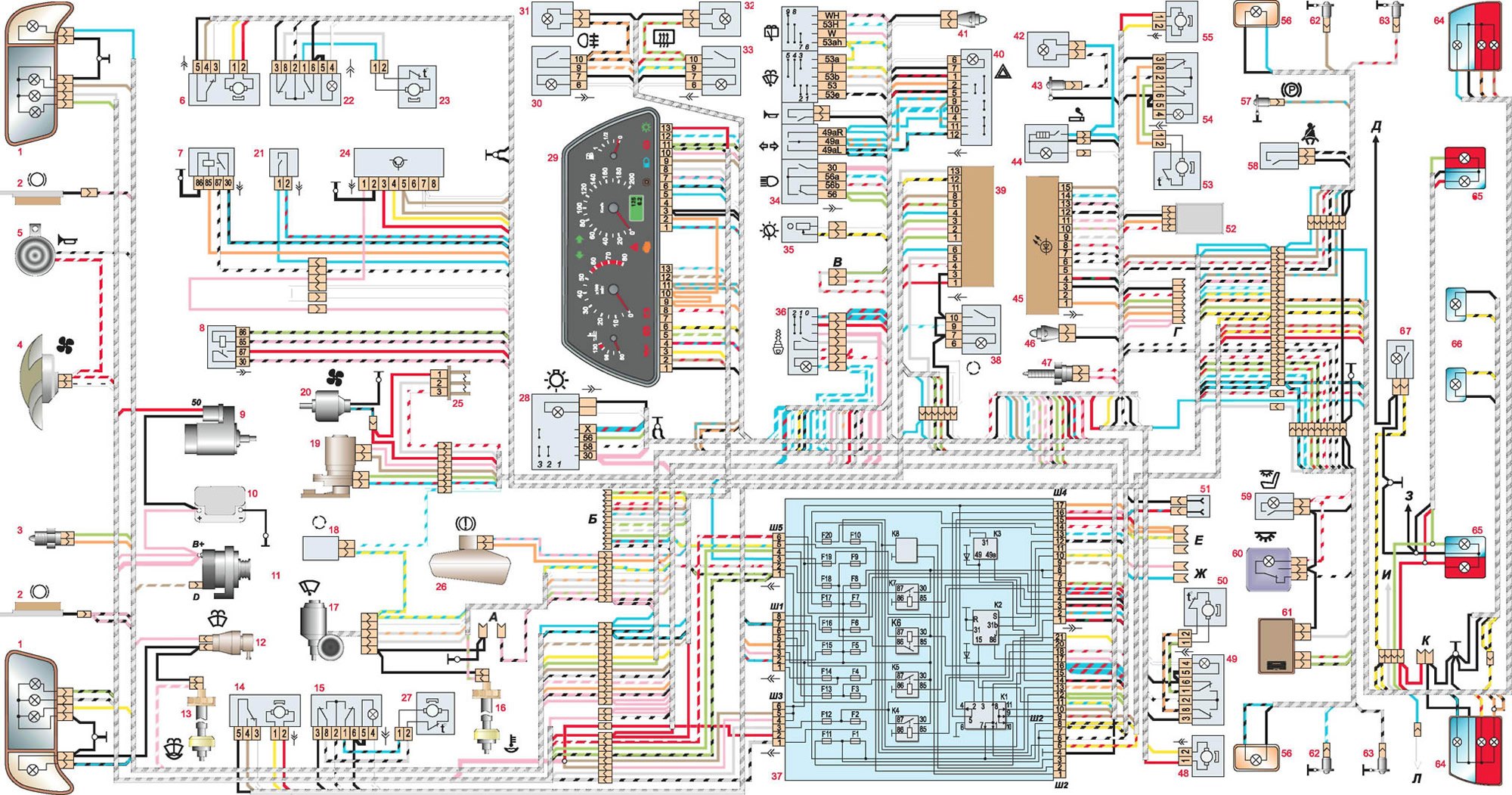

Электрическая схема электрооборудования: 1 - блок-фары; 2 - датчики износа тормозных колодок*; 3 - выключатель света заднего хода; 4 - электровентилятор радиатора двигателя; 5 - звуковой сигнал; 6 - мотор редуктор блокировки замка правой передней двери (на части автомобилей установлен мотор редуктор без встроенного выключателя центрального замка); 7 - реле включения стеклоподъемиков*; 8 - реле включения стартера; 9 - стартер; 10 - аккумуляторная батарея; 11 - генератор; 12 - электронасос омывателя ветрового стекла; 13 - датчик уровня омывающей жидкости; 14 - мотор редуктор блокировки левой передней двери (на части автомобилей установлен выключатель центрального замка); 15 - выключатель стеклоподъемника левой передней двери*; 16 - датчик уровня охлаждающей жидкости*; 17 - мотор редуктор стеклоочистителя ветрового стекла; 18 - электропневматический клапан рециркуляции (для отопителя с режимом рециркуляции воздуха); 19 - мотор редуктор заслонки отопителя; 20 - электровентилятор отопителя; 21 - кнопка электропривода замка багажника*; 22 - выключатель стеклоподъемника правой передней двери*; 23 - мотор редуктор стеклоподъемника правой передней двери*; 24 - блок управления центральным замком; 25 - дополнительный резистор (сопротивление) электродвигателя отопителя; 26 - датчик недостаточного уровня тормозной жидкости; 27 - мотор редуктор стеклоподъемника левой передней двери*; 28 - выключатель освещения и фар головного света; 29 - щиток приборов; 30 - выключатель задних противотуманных фонарей; 31 - контрольная лампа включения задних противотуманных фонарей; 32 - контрольная лампа обогрева заднего стекла; 33 - выключатель обогрева заднего стекла; 34 - подрулевые переключатели; 35 - регулятор подсветки приборов; 36 - выключатель (замок) зажигания; 37 - монтажный блок предохранителей и реле; 38 - выключатель рециркуляции воздуха (для отопителя с режимом рециркуляции воздуха); 39 - блок управления отопителем; 40 - выключатель аварийной сигнализации; 41 - лампа подсветки панели приборов; 42 - лампа освещения вещевого ящика; 43 - выключатель лампы освещения вещевого ящика; 44 - прикуриватель; 45 - блок бортовой индикации системы контроля; 46 - лампа подсветки пепельницы; 47 - выключатель сигнала торможения; 48 - мотор редуктор блокировки замка левой задней двери*; 49 - выключатель стеклоподъемника левой задней двери*; 50 - мотор редуктор стеклоподъемника левой задней двери*; 51 - розетка для переносной лампы; 52 - часы; 53 - мотор редуктор стеклоподъемника правой задней двери; 54 - выключатель стеклоподъемника правой задней двери*; 55 - мотор редуктор замка правой задней двери*; 56 - боковые указатели поворота; 57 - выключатель контрольной лампы стояночного тормоза; 58 - датчик непристегнутого ремня безопасности*; 59 - фонарь индивидуальной подсветки; 60 - плафон освещения салона; 61 - датчик температуры воздуха в салоне; 62, 63 - выключатели лампы освещения салона; 64 - задние фонари (наружные); 65 - задние фонари (внутренние); 66 - фонари освещения номерного знака; 67 - плафон освещения багажного отделения; А - разъемы для подключения электронасоса омывателя заднего стекла (для автомобилей с кузовами ВАЗ 2112 хэтчбек и ВАЗ 2111 универсал); Б - разъем для подключения жгута проводов системы управления двигателем; В - разъемы для переключения проводов при установке блок-фар другого типа; Г - разъем для подключения маршрутного компьютера; Д, И - к элементу обогрева заднего стекла; Е - разъемы для подключения очистителя фар*; Ж - разъемы для подключения к топливному модулю (к датчику указателя уровня топлива); 3, Л - к мотор редуктору электропривода замка двери (крышки) багажного отделения*; К - к фонарю дополнительного сигнала торможения
Примечание. Схема электрооборудования (в зависимости от года выпуска и комплектации) может по цветам некоторых проводов и количеству дополнительного оборудования отличаться от представленной схемы.
* Устанавливается на части автомобилей.
