Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ.
2. Снимаем правую и левую накладки центральной консоли.
3. Сдвигаем передние сиденья вперед до упора.
4. Крестовой отверткой отворачиваем два самореза заднего крепления верхней части накладки туннеля пола по обеим сторонам от пепельницы.
5. Сдвигаем сиденья назад до упора.
6. Специальной угловой отверткой, либо отвернув по четыре гайки крепления передних сидений и откинув сиденья назад, отворачиваем два самореза среднего крепления верхней части накладки.

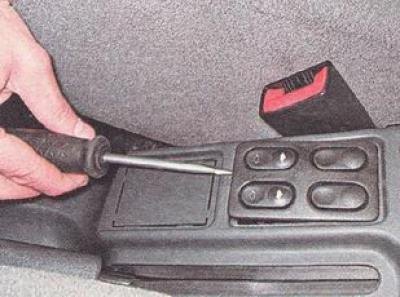

7. Поддев шлицевой отверткой снимаем кнопки управления стеклоподъемников.

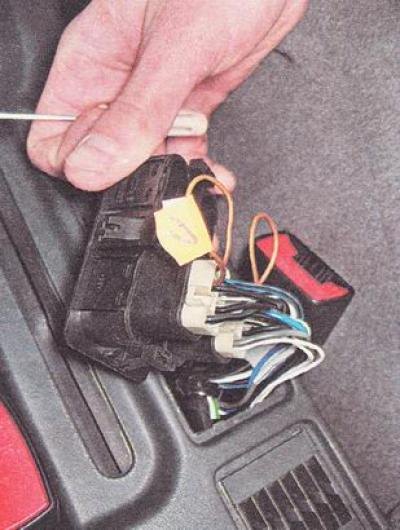

8. Чтобы не перепутать при сборке, помечаем соединительные разъемы управления стеклоподъемников.

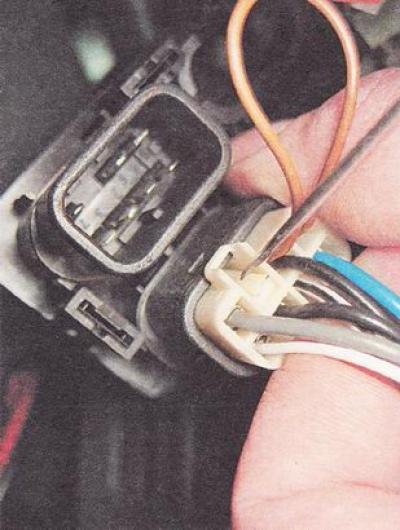

9. Тонкой шлицевой отверткой, отжимая фиксаторы, отсоединяем разъемы от кнопок стеклоподъемников.
10. Поднимаем рычаг стояночного тормоза.

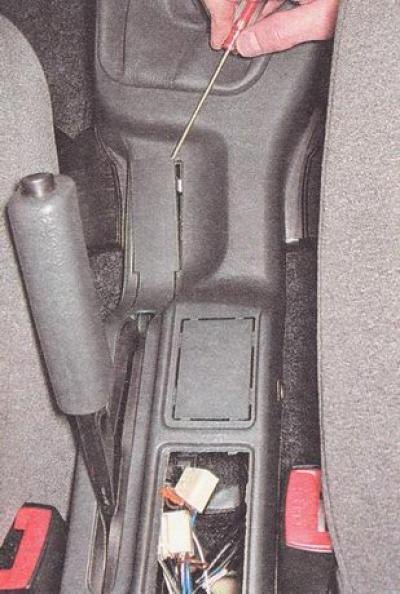

11. Той же отверткой отжимаем фиксаторы рамки рычага стояночного тормоза, и отсоединяем ее от накладки туннеля пола. Сдвигаем рамку вверх по рычагу.
12. Аналогичным образом, снимаем чехол рычага переключения передач.

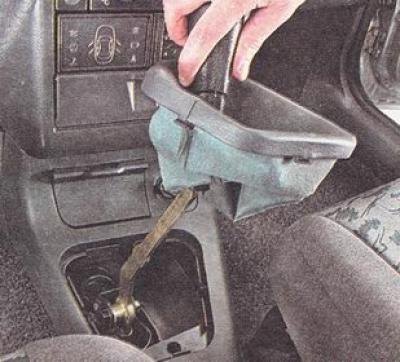

13. Рывком вверх выдергиваем нижний конец рычага из шарового шарнира. Снимаем рукоятку рычага переключения передач вместе с чехлом.
14. Разъединяем две пары разъемов прикуривателя.

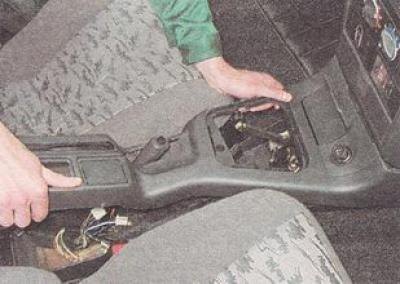

15. Приподняв заднюю часть верхней накладки туннеля пола, сдвигаем ее назад, выводя переднюю часть накладки из зацепления центральной консолью.

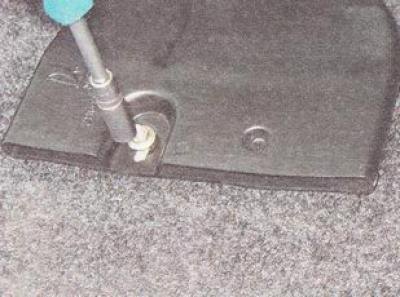

16. Торцовым ключом на 10 мм отворачиваем гайку крепления воздуховода.

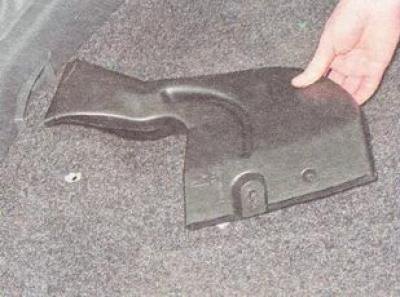

17. Снимаем воздуховод, выводя его переднюю часть из отверстия в нижней части накладки туннеля пола.
Исходник статьи на этом веб-сайте: AutoInstruction.ru

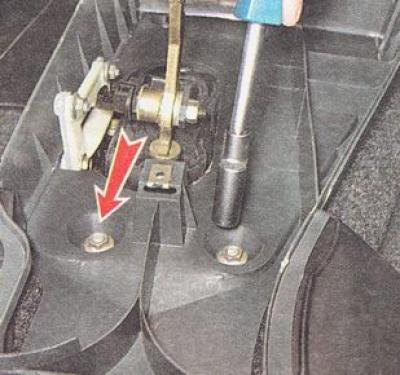

18. Торцовым ключом на 10 мм отворачиваем шесть гаек крепления нижней части накладки туннеля пола (две гайки — в передней части накладки, две — в задней и две — около рычага переключения передач).

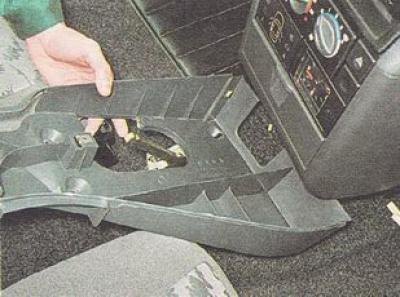

19. Снимаем нижнюю часть накладки.
Установка
Устанавливаем на автомобиль накладки и все снятые ранее детали в обратной последовательности. При соединении разъемов проводов к выключателям ориентируемся по меткам, нанесенным при разборке.
