Освещение, световая и звуковая сигнализация — общие сведения (ВАЗ-1119 Lada Kalina)

  • Главная
  • АвтоВАЗ
  • Лада Калина
  • ВАЗ-1119 хэтчбэк (2004-2013)
  • Электрооборудование
  • Освещение и сигнализация
  • Освещение, световая и звуковая сигн…
0
На автомобиль установлены две блок-фары головного света с галогенными лампами дальнего и ближнего света. Для регулировки направления пучка ближнего света на каждой блок-фаре имеются два регулировочных винта. Они позволяют изменять направление светового пучка в горизонтальной и вертикальной плоскостях. Фары укомплектованы электрическим корректором, позволяющим изменять направление светового пучка в вертикальной плоскости из салона в соответствии с загрузкой автомобиля.

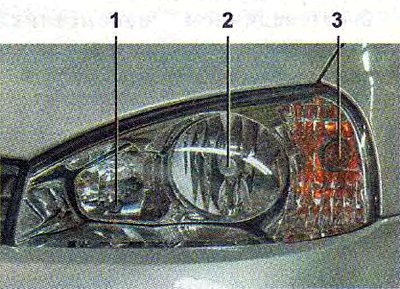

Блок-фара: 1 - секция дальнего и габаритного…

Блок-фара: 1 - секция дальнего и габаритного света; 2 - секция ближнего света; 3 - секция переднего указателя поворота.


В наружные стороны блок-фар встроены передние указатели поворота с лампами оранжевого света. Сигналы поворота дублируются боковыми указателями поворота (повторителями), установленными на передних крыльях.

Часть автомобилей комплектуется противотуманными фарами, которые крепятся в отверстиях переднего бампера.

На автомобиль установлены комбинированные задние фонари. Каждый фонарь состоит из четырех секций: указателя поворота, сигнала торможения, света заднего хода, габаритного/противотуманного света. В задний бампер встроены светоотражатели красного цвета.

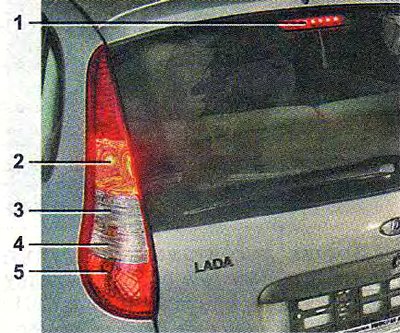

Задние фонари: 1 - дополнительный фонарь сигнала…

Задние фонари: 1 - дополнительный фонарь сигнала торможения; 2 - секция сигнала торможения; 3 - секция света заднего хода; 4 - секция заднего указателя поворота; 5 - секция габаритного и противотуманного света.


В передней части потолка установлен плафон освещения салона. Он включается автоматически при открывании любой из боковых дверей или принудительно с помощью выключателя на плафоне. В плафон встроены два фонаря индивидуальной подсветки для водителя и пассажира на переднем сиденье.

Задний номерной знак освещают два фонаря. Лампа освещения вещевого ящика загорается при включенном наружном освещении и открытой крышке вещевого ящика.

На автомобиле установлен один звуковой сигнал вибрационного типа.
