Диагностический разъем
Место установки: диагн. разъем для тестера -VAS 5051В- находится в пространстве для ног водителя.
Mechatronik, блок управления АКП -J217-, мультифункциональный переключатель -F125-, датчик частоты вращения входного вала -G182- и датчик частоты вращения выходного вала -G195-

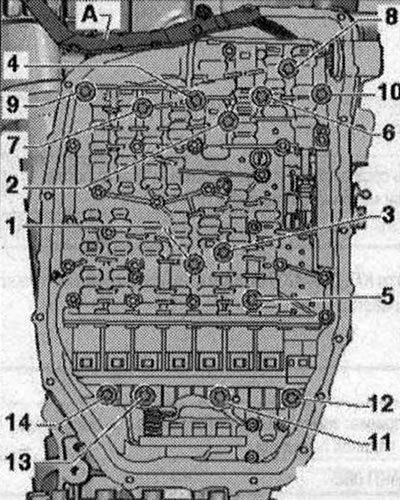

Место установки: Mechatronik закреплен на нижней части картера КП и закрыт масляным поддоном КП.
Mechatronik объединяет гидравлический и электронный блоки управления, датчики, а также исполнительные элементы в определенную единую систему. Сюда относятся: Б/у АКП -J217-, Мультифункциональный переключатель -F125-, Датчик числа оборотов входного вала КП -G182-, Датчик частоты вращения втор, вала КП -G195-. Замене подлежит только вся система "Mechatronik" в сборе. Все элементы проверяются посредством самодиагностики.
Жгут проводов в КП

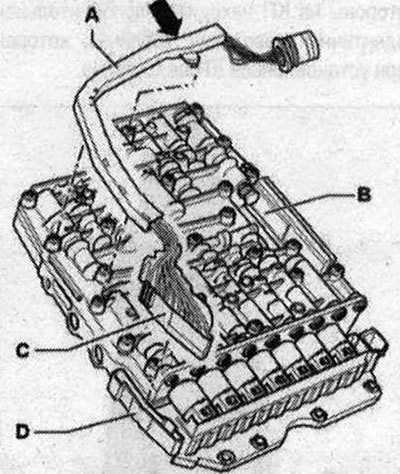

Место установки: жгут проводки -А- со штекерным разъемом -С- закреплен на Mechatronik -В-.
Индикатор положения селектора АКП -Y6-

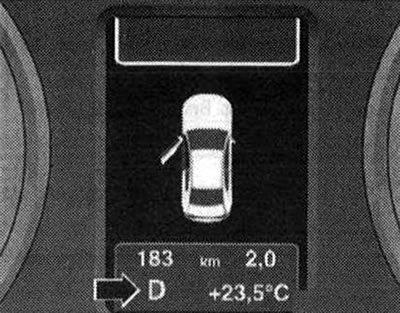

Место установки: Индикатор положения селектора АКП -Y6- интегрирован в комбинацию приборов.
При неисправности индикатора положения селектора АКП необходимо менять комбинацию приборов.
Б/у датчиков селектора АКП-J587- и переключатель Tiptronic -F189-

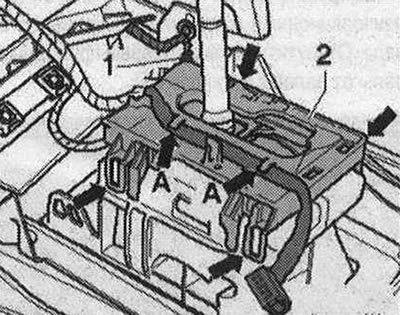

Место установки: блок управления датчиков селектора АКП -J587- и переключатель Tiptronic -F189- как единый блок -2- зафиксированы зажимами -стрелки- на функциональном блоке механизма переключения передач.
Не обращать внимания на -стрелки А-.
Электромагнит блокировки селектора -N110-
[Источник статьи доступен на портале AutoInstruction]

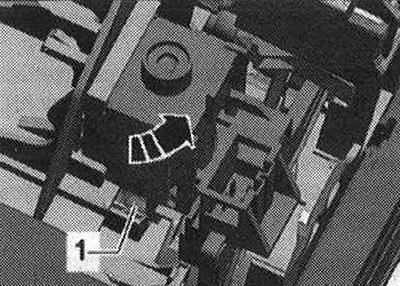

Место установки: магнит блокировки селектора АКП -N110- -Поз. 1- зафиксирован зажимами на механизме переключения передач.
Выключатель положения Р селектора -F305-

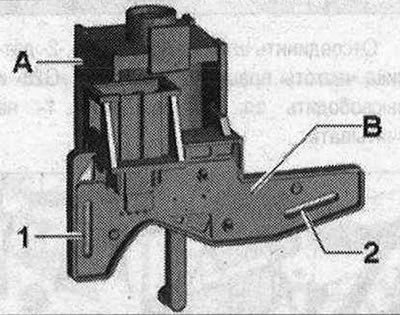

Место установки: состоящий из 2 герконов -1- и -2- выключатель положения Р селектора -F305- установлен на плате -В- магнита блокировки селектора АКП -N110- -А-. Выключатель положения Р селектора -F305- можно заменить только вместе с электромагнитом блокировки селектора АКП -N110-.
Выключатель Kickdown -F8-
В блоке управления двигателя сохраняется определенное значение датчика положения педали газа -G79- и датчика 2 положения педали газа -G185-.

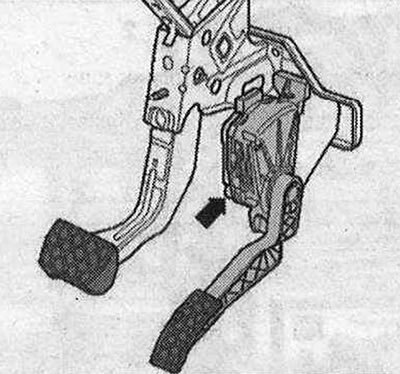

Место установки: датчики положения педали газа интегрированы в модуль педали газа -стрелка-. При неисправности одного датчика положения педали газа необходимо заменить модуль педали газа.
Панель индикации положения селектора КП-Y26-

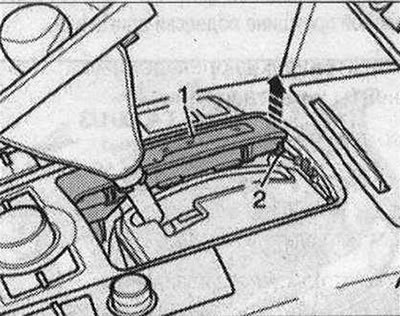

Место установки: панель индикации положения селектора АКП -Y26- -Поз. 1- зафиксирована зажимами в центральной консоли.
