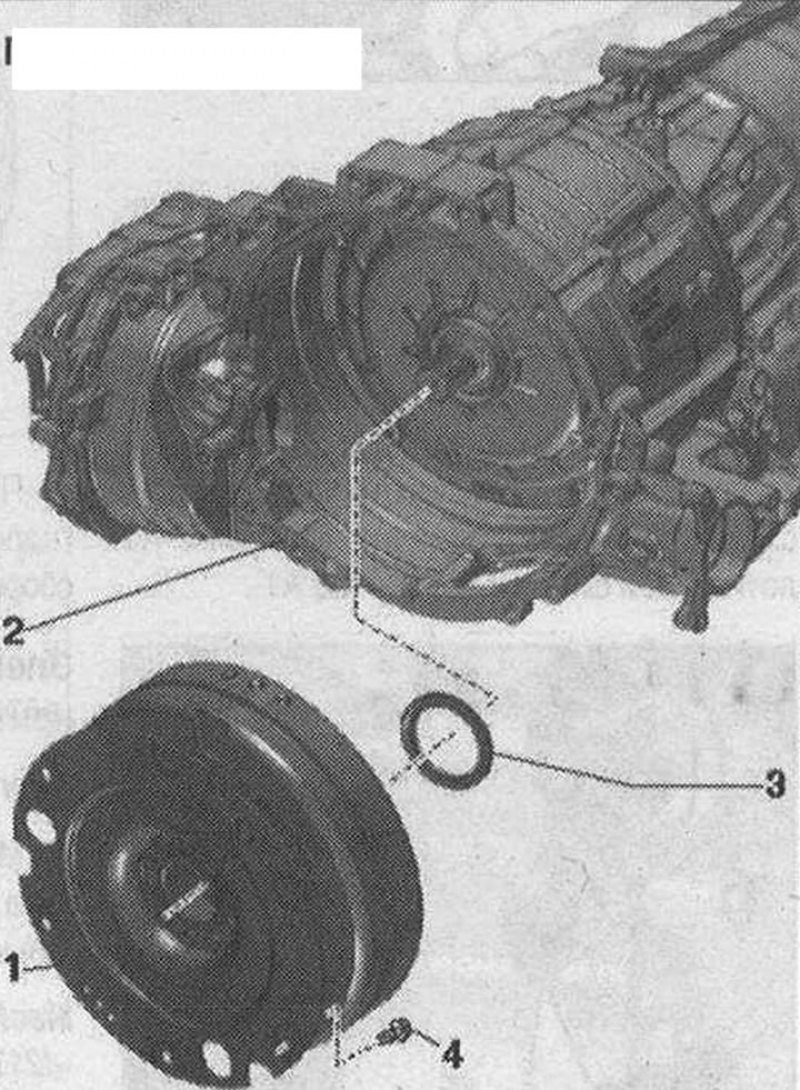

Гидротрансформатор 1. Гидротрансформатор; 2. Картер КП; 3. Уплотн. кольцо: манжета (уплотнение вала); гидротрансформатора; 4. Болт: заменить; 6 шт.

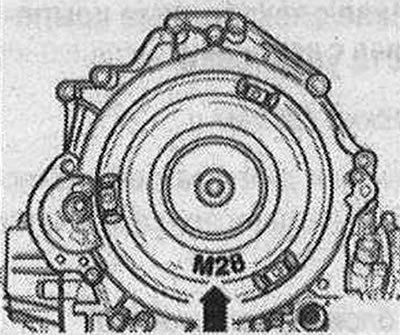

Маркировка гидротрансформатора
Существует несколько типов гидротрансформаторов. Они маркируются при помощи буквенных обозначений -стрелка-.
Снятие

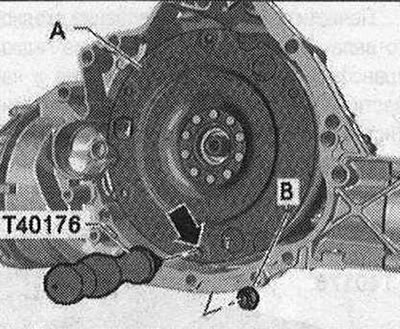

КП закреплена на фиксаторе двигателя и КП -VAS 6095-. Снять левый вал с фланцем. Закрепить съемник -Т40176- на гидротрансформаторе -А- гайкой -В-.

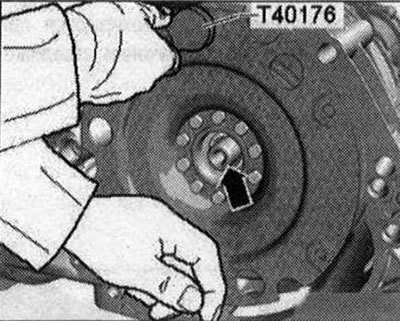

Повернуть съемник -Т40176- вверх. Во избежание опрокидывания гидротрансформатора следует удерживать за гидротрансформатор снизу, как показано на рисунке. -Стрелку- во внимание не принимать. Снять гидротрансформатор без перекоса с входного вала -стрелка-. Осторожно положить гидротрансформатор, например, на верстак.
Монтаж

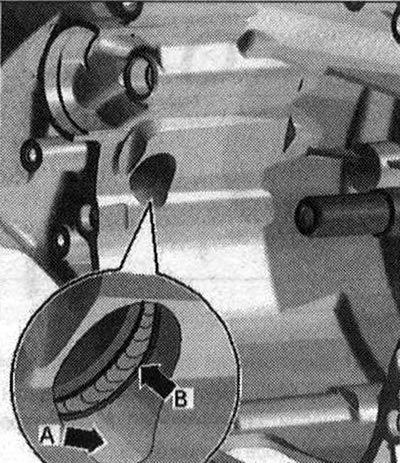

Установка в обратном порядке. Тщательно очистить картер гидротрансформатора в зоне доступа дифференциала -стрелка А- и уплотнение вала -стрелка В-. При повреждении кольца уплотнения вала между дифференциалом и картером КП -стрелка В- заменить его. Наполовину заполнить пространство между рабочими кромками уплотняющей смазкой -G 052 128 А1-.

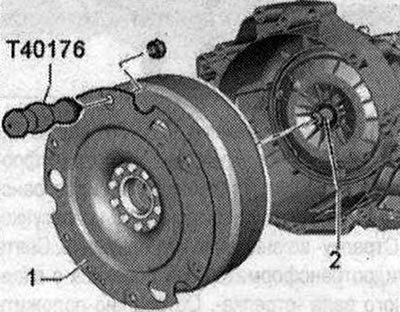

Почистить зубчатое зацепление входного вала -2- и зубчатое зацепление гидротрансформатора, удалить коррозию и нанести на зацепление очень тонкий слой консистентной смазки для зубчатого зацепления дисков сцепления -G 000 100-. Обязательно удалить избыточную смазку.
Осторожно без перекашивания насадить гидротрансформаторе помощью съемника -Т40176- на входной вал -стрелка-. Отвернуть съемник -Т40176- от гидротрансформатора -А-. Выкрутить гайку -В-. Установить левый вал с фланцем.
Проверка гидротрансформатора

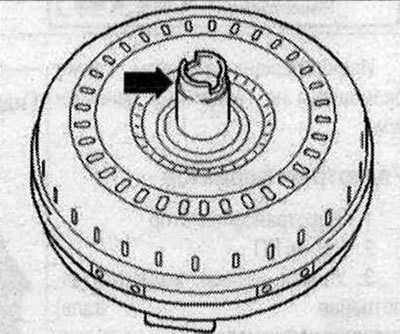

Проверить ступицу гидротрансформатора -стрелка- на отсутствие следов приработки.
(Материал скопирован с онлайн-ресурса Autoinstruction.ru)
При повреждении или неисправностях гидротрансформатор подлежит замене в сборе.
