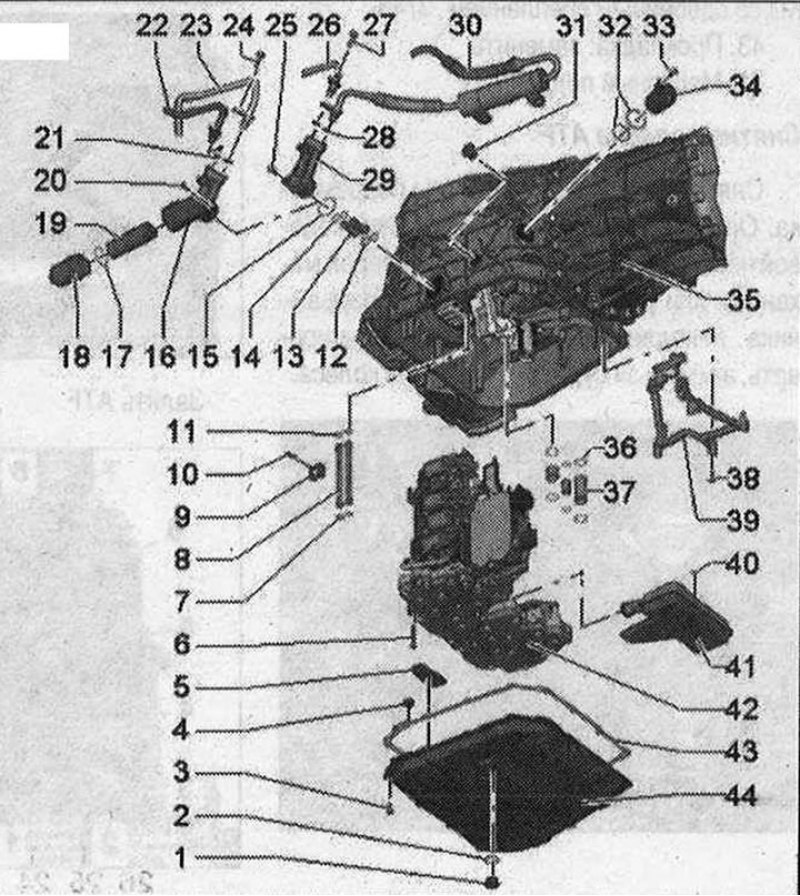

Mechatronik КП с двухдисковым сцеплением -J743- II 1. Резьбовая пробка сливного отверстия ATF; 2. Уплотнительная манжета: заменить; 3/6/10/38. Болт; 4. Распорная заклепка: в первичном оснащении для крепления прокладки поддона ATF; для установки не обязательно; 5. Электромагнит: 2 шт.; вставить в углубление масляного поддона ATF; обратить внимание на плотное прилегание к масляному поддону ATF; 7. Уплотн. кольцо: заменить; 8. Напорные трубы ATF (усилие выключения сцепления); 9. Крепежная пластина: для напорных труб ATF (усилие выключения сцепления); 11/12/14. Уплотн. кольцо: заменить; 13. Маслопроводы ATF: разные исполнения в зависимости от года выпуска; 15. Уплотн. кольцо: заменить; разные исполнения в зависимости от года выпуска; 16. Корпус сменного фильтра ATF: для КП со сменным фильтром ATF; разные исполнения в зависимости от года выпуска; 17. Уплотн. кольцо: для КП со сменным фильтром ATF; заменить; 18. Крышка сменного фильтра ATF: для КП со сменным фильтром ATF; 19. Сменный фильтр ATF: замена при замене ATF и после проведения ремонта на КП; учитывать соответствие; 20. Болт: для КП со сменным фильтром ATF; 3 шт.; 21. Уплотн. кольца: для КП со сменным фильтром ATF; заменить; 22. Отводящая масляная магистраль ATF: для КП со сменным фильтром ATF; 23. Подающая масляная магистраль ATF: для КП со сменным фильтром ATF; 24. Болт: для КП со сменным фильтром ATF .; 25. Болт: для КП с магистр, фильтром ATF; 3 шт.; 26. Отводящая масляная магистраль ATF: для КП с магистр, фильтром ATF; 27. Болт: для КП с магистр, фильтром ATF; 28. Уплотн. кольца: для КП с магистр, фильтром ATF; заменить; 29. Соединитель магистралей ATF: для КП с магистр, фильтром ATF; 30. Магистральный фильтр ATF: при замене и проведении ремонта на КП заменять магистральный фильтр ATF; 31. Резьбовая пробка заливного и контрольного отверстия для масла ATF; 32/36. Уплотн. кольца: заменить; 33. Болт: 8 Н·м; 34. Штекерная колодка: для снятия выкрутить болт -поз. 33- и повернуть штекерную колодку против часовой стрелки; 35. Картер КП; 37. Маслопроводы ATF: различные исполнения в зависимости от модели, учитывать соответствие; 39. Направляющая кабеля датчиков частоты вращения; 40. Уплотн. кольцо: заменить; 41. Всасывающий фильтр ATF; 42. Mechatronik КП с двухдисковым сцеплением -J743-: после замены Mechatronik КП с двойным сцеплением -J743- необходимо выполнить соответствующую "Ведомую функцию" при помощи диагн. комплекса; отсоединить печатную плату от Mechatronik КП со сдвоенным сцеплением -J743-; 43. Прокладка: заменить; 44. Масляный поддон ATF
